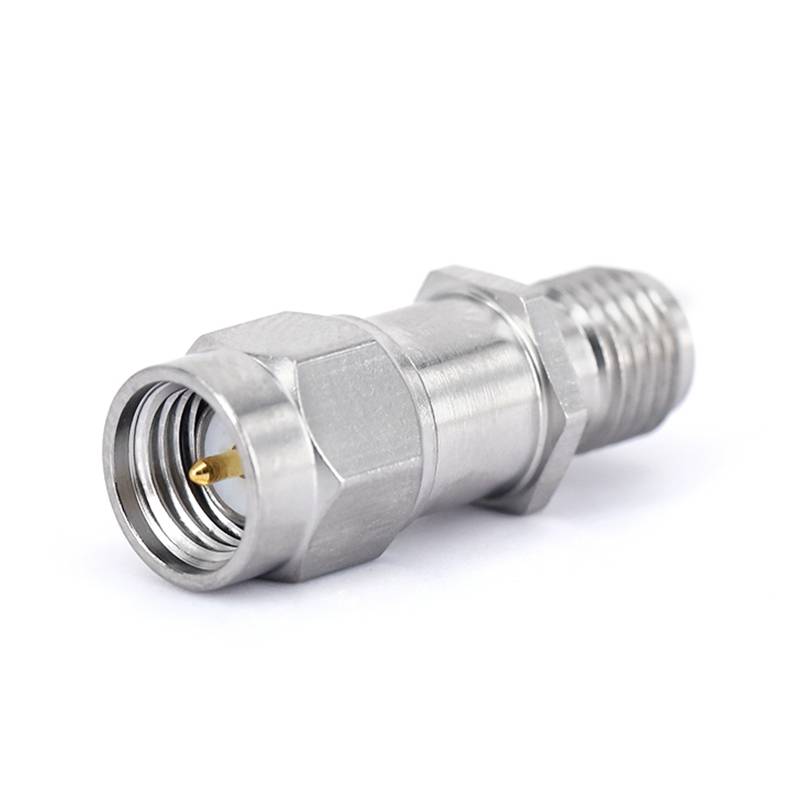

اندرونی ڈی سی بلاکس

ڈی سی بلاک کا بنیادی کام براہ راست موجودہ (ڈی سی) سگنلز کو گزرنے سے روکنا ہے جبکہ موجودہ (AC) سگنلز ، خاص طور پر ریڈیو فریکوینسی (RF) سگنلز کو آسانی سے گزرنے کی اجازت دیتے ہوئے۔ یہ خصوصیت بہت سے سرکٹس میں بہت اہمیت کا حامل ہے کیونکہ یہ ڈی سی سگنل کو بعد کے سرکٹس پر ناپسندیدہ اثرات مرتب کرنے سے روک سکتی ہے۔ مثال کے طور پر ، یہ حساس آر ایف اجزاء کو براہ راست موجودہ کی وجہ سے ہونے والے نقصان سے بچاتا ہے اور آر ایف سگنلز کی معمول کی ترسیل کے ساتھ ڈی سی تعصب کی مداخلت سے بچتا ہے۔

کچھ ایپلی کیشن منظرناموں کے لئے جن کے لئے سماکشیی کیبلز سے کنکشن کی ضرورت ہوتی ہے ، سماکشیی پیکیجنگ کے ساتھ آر ایف ڈی سی بلاکس استعمال کیے جائیں گے۔ اس پیکیجنگ فارم میں بہترین آریف کارکردگی اور اینٹی مداخلت کی صلاحیتیں ہیں ، جو سماکشیی کیبل اور اندرونی سرکٹ کے مابین آر ایف سگنلز کی موثر ترسیل کو یقینی بناتی ہیں۔ سماکشیی پیکیجنگ کے ساتھ آریف ڈی سی بلاک میں عام طور پر ایک مرکزی کنڈکٹر اور ایک بیرونی کنڈکٹر پن ہوتا ہے کہ وہ سماکشیی کیبل کی بیرونی شیلڈنگ پرت سے مربوط ہوں۔ اندرونی سرکٹ کم نقصان اور اعلی تنہائی کی کارکردگی کی ضروریات کو پورا کرنے کے لئے ایک خصوصی RF کنکشن ڈھانچے کے ذریعے پنوں سے منسلک ہوتا ہے۔ عام طور پر ، ڈی سی بلاکس کے سماکشیی انٹرفیس میں مختلف قسم کے آر ایف انٹرفیس جیسے ایس ایم اے ، 2.92 ملی میٹر ، اور 1.85 ملی میٹر شامل ہیں۔ بیرونی کنڈکٹر کو سٹینلیس سٹیل سے گزر جاتا ہے ، اور کنڈکٹر کا مواد سونے کے ساتھ پیتل کا چڑھایا جاتا ہے۔

وائرلیس مواصلات میں: وائرلیس ٹرانسیورز میں ، اس کا استعمال ریڈیو فریکوینسی (آر ایف) سگنلز کے ڈی سی اور اے سی اجزاء کو الگ کرنے کے لئے کیا جاتا ہے۔ یہ ڈی سی تعصب کو اس کے بعد کے سرکٹس کے ذریعہ آریف سگنلوں کی پروسیسنگ کو متاثر کرنے سے گریز کرتا ہے ، عام ٹرانسمیشن اور آر ایف سگنلز کی وسعت کو یقینی بناتا ہے۔

SKU	کنیکٹر سیریز	تعدد	vswr	اندراج کا نقصان
fr 5- gdcb -18 g-smas -50	SMA خواتین	10 میگاہرٹز ~ 18GHz	1.35	0. 7db
وولٹیج ، ڈی سی میکس (وولٹ)	پاور ، زیادہ سے زیادہ ان پٹ (واٹس)	بلاک کی قسم	جسمانی مواد	جسمانی چڑھانا
+50	2	اندرونی بلاک	سٹینلیس سٹیل	گزرنے والا

SKU	کنیکٹر سیریز	تعدد	vswr	اندراج کا نقصان

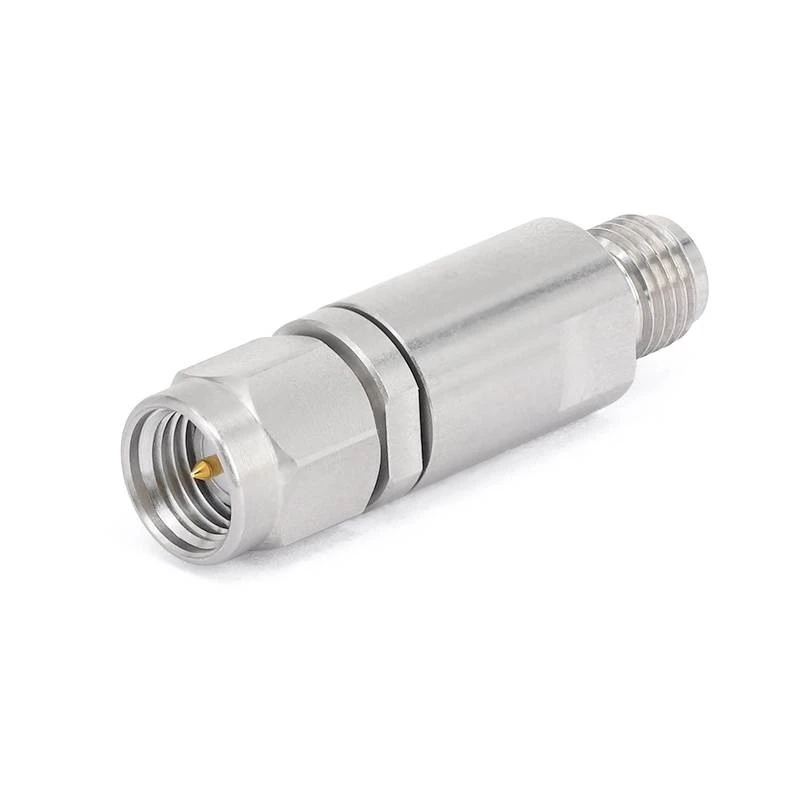

fr 5- gdcb -27 g-sma-jk	SMA خواتین	30 میگاہرٹز ~ 27GHz	1.25	0. 8db
وولٹیج ، ڈی سی میکس (وولٹ)	پاور ، زیادہ سے زیادہ ان پٹ (واٹس)	بلاک کی قسم	جسمانی مواد	جسمانی چڑھانا
+50	2	اندرونی بلاک	سٹینلیس سٹیل	گزرنے والا

SKU	کنیکٹر سیریز	تعدد	vswr	اندراج کا نقصان

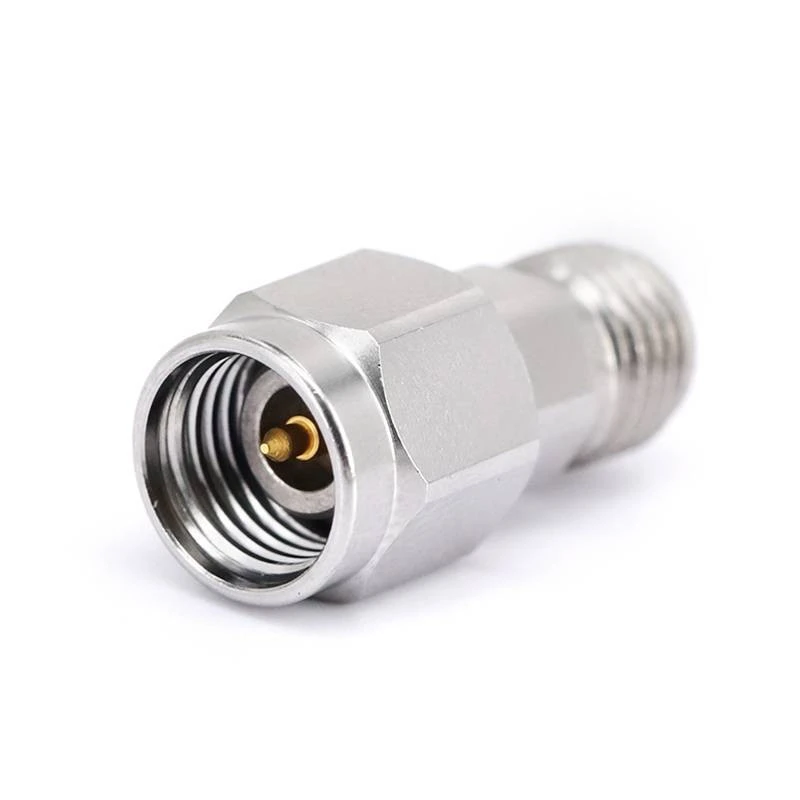

fr 5- gdcb -40 g -292 e	2.92 ملی میٹر خواتین	10 میگاہرٹز ~ 40GHz	1.30	0. 5db
وولٹیج ، ڈی سی میکس (وولٹ)	پاور ، زیادہ سے زیادہ ان پٹ (واٹس)	بلاک کی قسم	جسمانی مواد	جسمانی چڑھانا
+60	2	اندرونی بلاک	سٹینلیس سٹیل	گزرنے والا

SKU	کنیکٹر سیریز	تعدد	vswr	اندراج کا نقصان

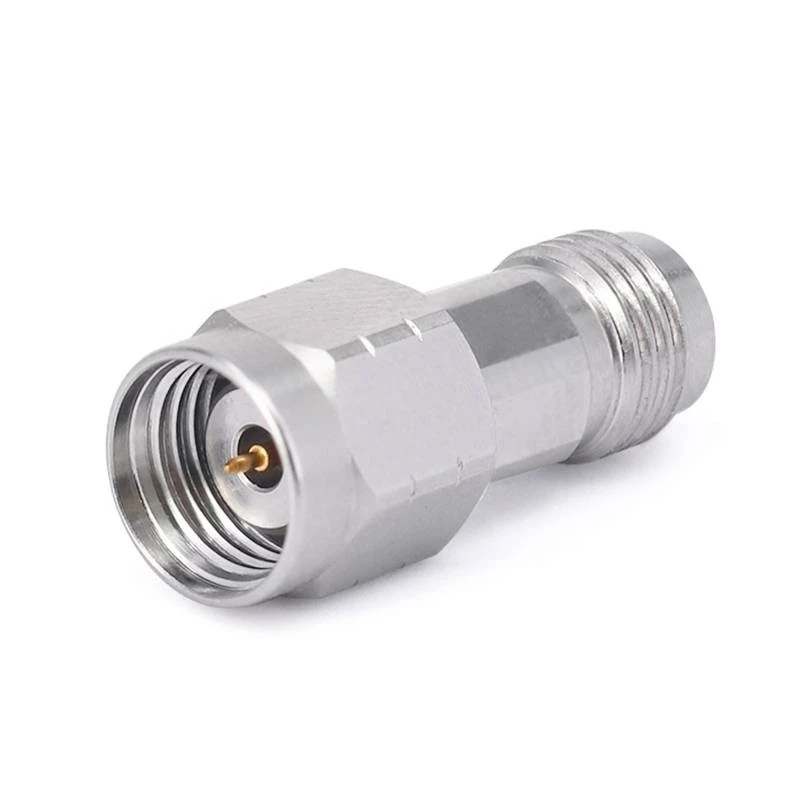

fr 5- gdcb -67 g -185 e	1.85 ملی میٹر خواتین	10 میگاہرٹز ~ 67GHz	1.50	0. 9db
وولٹیج ، ڈی سی میکس (وولٹ)	پاور ، زیادہ سے زیادہ ان پٹ (واٹس)	بلاک کی قسم	جسمانی مواد	جسمانی چڑھانا
+60	2	اندرونی بلاک	سٹینلیس سٹیل	گزرنے والا
