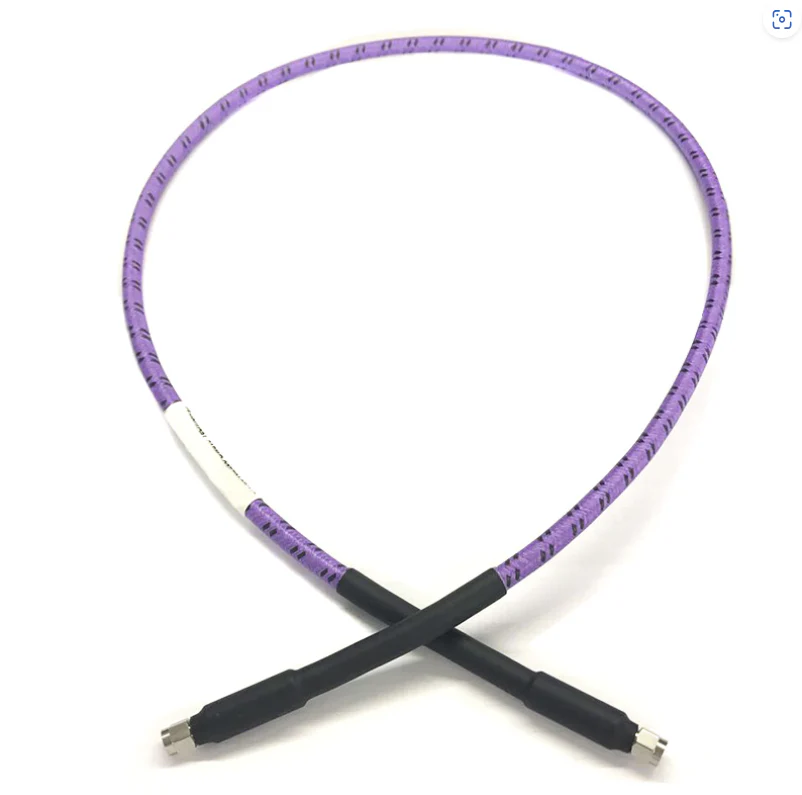

RF کیبل اسمبلی کا انتخاب کیسے کریں



ٹیلی مواصلات ، ریڈار ، ٹیسٹ اور پیمائش ، ایرو اسپیس ، اور صنعتی نظام جیسے شعبوں میں قابل اعتماد سگنل ٹرانسمیشن کو یقینی بنانے کے لئے صحیح آر ایف کیبل اسمبلی کا انتخاب بہت ضروری ہے۔ انتخاب کے عمل میں برقی کارکردگی ، مکینیکل خصوصیات ، ماحولیاتی مزاحمت ، اور درخواست کی مخصوص ضروریات کو متوازن کرنے کی ضرورت ہوتی ہے۔ باخبر فیصلہ کرنے میں آپ کی مدد کے لئے ایک قدم بہ قدم گائیڈ یہ ہے:



1. درخواست کی ضروریات اور منظرناموں کو واضح کریں

ٹیسٹ اور پیمائش: بار بار موڑنے ، بار بار رابطے ، اور اعلی صحت سے متعلق تقاضے (جیسے ، لیبارٹری کا سامان ، آسکیلوسکوپ)۔

فکسڈ انسٹالیشن: طویل مدتی استحکام اور کم بحالی کی ضروریات۔

سخت ماحول: انتہائی درجہ حرارت ، نمی ، کمپن ، یا کیمیکل (جیسے ، آؤٹ ڈور ٹاورز ، ایرو اسپیس ، صنعتی مشینری) کی نمائش۔

اعلی موبلٹی سسٹم: متحرک ریاستوں میں لچک اور استحکام (جیسے ، ڈرون ، روبوٹ ، پورٹیبل ڈیوائسز)۔



2. کلیدی برقی کارکردگی کے پیرامیٹرز کا اندازہ کریں

a. تعدد کی حد

آریف کیبلز میں زیادہ سے زیادہ آپریٹنگ فریکوئینسی ہوتی ہے ، جس سے آگے سگنل نقصان (توجہ) میں تیزی سے اضافہ ہوتا ہے۔ یقینی بنائیں کہ کیبل کی درجہ بندی کی فریکوئنسی آپ کے سسٹم کی آپریٹنگ رینج کا احاطہ کرتی ہے:

کم تعدد (6 گیگا ہرٹز سے کم یا اس کے برابر): آر جی 58 ، آر جی 316 (صارف الیکٹرانکس میں عام)۔

میڈیم فریکوئنسی (6–26 گیگا ہرٹز): .086 ، .141 نیم لچکدار اور نیم سخت کیبلز۔

اعلی تعدد (26–40 گیگا ہرٹز): انتہائی کم نقصان کا طول و عرض اور مرحلہ مستحکم سماکشیی کیبلز (جیسے ، سیٹلائٹ مواصلات ، ریڈار کے لئے)۔

الٹرا ہائی فریکوئنسی (40–110 گیگا ہرٹز): انتہائی کم نقصان کا طول و عرض اور مرحلہ مستحکم سماکشیی کیبلز (ملی میٹر ویو سسٹم)۔

بی۔ توجہ (سگنل نقصان)

توجہ (DB/FT) فاصلے پر سگنل کے نقصان کی پیمائش کرتی ہے اور تعدد کے ساتھ بڑھ جاتی ہے۔ طویل فاصلے تک ٹرانسمیشن کے ل low ، کم اٹینیشن کیبلز کو ترجیح دیں۔

c رکاوٹ مماثل

رکاوٹ مماثلت سگنل کی عکاسی کا سبب بنتی ہے ، کارکردگی کو کم کرتی ہے اور مداخلت پیدا کرتی ہے۔ کیبل کی رکاوٹ کو اپنے سسٹم سے ملائیں:

زیادہ تر آریف سسٹم (جیسے ، فوجی ، ٹیلی مواصلات ، ٹیسٹ کے سازوسامان): 50Ω۔

ویڈیو / کیبل ٹی وی سسٹم: 75Ω۔

رکاوٹوں کو ملاوٹ سے پرہیز کریں (جیسے ، 75Ω رابطوں کے ساتھ 50ω کیبل)۔

ڈی۔ پاور ہینڈلنگ کی گنجائش

زیادہ گرمی یا خرابی سے بچنے کے لئے کیبل کو نظام کی طاقت (اوسط اور چوٹی کی طاقت) کا مقابلہ کرنا ہوگا۔ کلیدی عوامل:

اوسط طاقت: مستقل طاقت (جیسے ، بیس اسٹیشنوں میں 100W)۔

چوٹی کی طاقت: شارٹ پلس پاور (جیسے ، ریڈار میں کلو واٹ کی سطح)۔

اعلی درجہ حرارت والے ماحول میں ڈھل جائیں (جیسے ، 60 ڈگری میں 20 ٪ کمی)۔

ای. مرحلہ استحکام

مرحلے سے حساس نظاموں میں ، جیسے تفریق سگنل والے ، درجہ حرارت میں تبدیلی یا موڑنے کی وجہ سے مرحلے کے بڑھنے کو کم سے کم کریں۔ مستحکم طول و عرض اور مرحلے کی خصوصیات والی کیبلز کا انتخاب کریں۔



3. مکینیکل خصوصیات کا اندازہ کریں

a. لچک

اعلی لچک: منظرنامے کے لچکدار کیبلز کا استعمال کریں جس میں بار بار موڑنے کی ضرورت ہوتی ہے (جیسے ، ٹیسٹ لیڈز)۔

کم لچک: مستحکم تنصیبات کے ل stability استحکام کی ضرورت ہوتی ہے ، نیم سخت (ٹھوس تانبے کا بیرونی کنڈکٹر) یا نیم لچکدار کیبلز استعمال کریں۔

بی۔ استحکام

موڑنے والے رداس: یقینی بنائیں کہ کیبل کارکردگی کے انحطاط کے بغیر کم سے کم موڑنے والے رداس کا مقابلہ کرسکتا ہے۔

مزاحمت پہنیں: سخت صنعتی ماحول میں مضبوط میانوں (جیسے ، سٹینلیس سٹیل نایلان لٹ میانوں) والی کیبلز کا استعمال کریں۔



4. ماحولیاتی مزاحمت پر غور کریں

کیبل کو اپنے آپریٹنگ شرائط کے تحت مناسب طریقے سے کام کرنا چاہئے:

درجہ حرارت کی حد: صنعتی گریڈ (-40 ڈگری سے 125 ڈگری) ، ایرو اسپیس گریڈ (-55 ڈگری سے 165 ڈگری) ، یا انتہائی ماحول۔ اعلی درجہ حرارت والے سپر کنڈکٹرز (جیسے ، پی ٹی ایف ای موصلیت 200 ڈگری تک -65 ڈگری کا مقابلہ کرسکتی ہے)۔

نمی مزاحمت / آئی پی کی درجہ بندی: بیرونی استعمال میں واٹر پروف کیبلز / کنیکٹر کی ضرورت ہوتی ہے (جیسے ، IP67 / IP68 N-قسم کے کنیکٹر O-Rings کے ساتھ)۔

کیمیائی مزاحمت / UV مزاحمت: تیل ، ایندھن ، یا سورج کی روشنی کے سامنے آنے والے منظرناموں کے لئے (جیسے ، کیمیائی مزاحمت کے لئے ایتھیلین-ٹیٹرافلوورویتھیلین کوپولیمر میان بیرونی استعمال کے لئے UV- مستحکم PVC)۔

کمپن / جھٹکا مزاحمت: فوجی / ایرو اسپیس ایپلی کیشنز کو مضبوط شیلڈنگ اور تناؤ سے نجات کے ساتھ کیبلز کی ضرورت ہوتی ہے (جیسے ، مل-ڈی ٹی ایل -17 معیارات سے ملاقات)۔



5. ہم آہنگ کنیکٹر منتخب کریں

کنیکٹرز کو لازمی طور پر کیبل اور آلات انٹرفیس کا مقابلہ کرنا چاہئے ، جس میں کم اندراج کے نقصان اور قابل اعتماد کنکشن کے ساتھ:

عام اقسام: ایس ایم اے (18 گیگا ہرٹز تک) ، این ٹائپ (18 گیگا ہرٹز ، ہائی پاور تک) ، ٹی این سی (کمپن مزاحم) ، بی این سی (کم تعدد ، کوئیک کنکشن) ، 2.92 ملی میٹر (40 گیگا ہرٹز تک) ، 1.85 ملی میٹر (67 گیگا ہرٹز تک)۔

خصوصیات: تنصیب کی ضروریات پر مبنی کرمپ ، سولڈر ، یا کمپریشن کنیکٹر کا انتخاب کریں۔ سخت ماحول میں ، پیتل والے پر سٹینلیس سٹیل کے کنیکٹر منتخب کریں۔

صنف اور قطعیت: یقینی بنائیں کہ مرد / خواتین کے اختتام آلات سے ملتے ہیں (جیسے ، ایس ایم اے مرد سے این قسم کی خواتین)۔



6. بیلنس لاگت اور وشوسنییتا

اعلی کارکردگی کی کیبلز (جیسے ، چاندی سے چڑھایا ہوا کنڈکٹر ، جھاگ پی ٹی ایف ای / کم کثافت پی ٹی ایف ای) زیادہ مہنگا ہوتا ہے لیکن اس میں کم نقصان ہوتا ہے اور اس کی لمبی عمر اور لمبی عمر ہوتی ہے (تنقیدی نظاموں کے لئے موزوں)۔

معاشی اختیارات (جیسے ، چاندی کے تانبے سے پوش اسٹیل ، ٹنڈ کاپر بریڈ ، پیویسی میان) کم تعدد ، غیر تنقیدی استعمال (جیسے ، صارف الیکٹرانکس) کے لئے موزوں ہیں۔

حفاظتی اہم ایپلی کیشنز (جیسے ، طبی سامان ، ہوا بازی) کے لئے ، لاگت سے زیادہ وشوسنییتا کو ترجیح دیں۔



کلیدی اقدامات کا خلاصہ

درخواست کے منظر نامے (فکسڈ / موبائل ، انڈور / آؤٹ ڈور ، تعدد کی حد) کی وضاحت کریں۔

بجلی کی وضاحتیں (رکاوٹ ، طاقت ، توجہ) سے ملیں۔

مناسب مکینیکل خصوصیات (لچک ، سائز ، استحکام) کو منتخب کریں۔

ماحولیاتی مزاحمت (درجہ حرارت ، نمی ، کیمیکل) کو یقینی بنائیں۔

ہم آہنگ کنیکٹر کا انتخاب کریں۔

توازن کی کارکردگی ، لاگت اور وشوسنییتا۔



ان اقدامات پر عمل کرتے ہوئے ، آپ ایک آر ایف کیبل اسمبلی کا انتخاب کرسکتے ہیں جو آپ کی مخصوص ضروریات کے لئے سگنل کی سالمیت اور لمبی عمر کو بہتر بناتا ہے۔
