RF سرکولیٹرز اور RF الگ تھلگ افراد کے مابین اختلافات اور رابطے

آپریشن کا اصول:

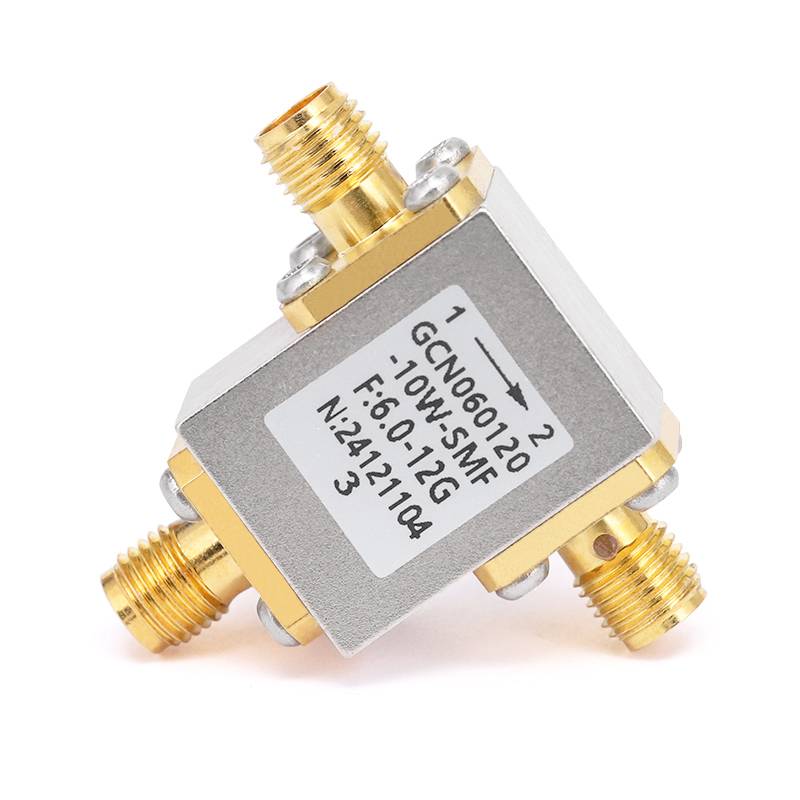

آر ایف سرکولیٹر:

ایک سرکولیٹر ایک تین بندرگاہ (یا اس سے زیادہ) آلہ ہے جو بندرگاہوں . کے مابین ایک مخصوص سمت میں آر ایف سگنل کی ہدایت کرتا ہے} یہ یقینی بناتا ہے کہ ایک بندرگاہ سے اگلی سمت میں ایک متعین سمت . میں سگنل بہتا ہے۔

سرکولیٹر مقناطیسی مواد کے نان لائنر اثرات . کی بنیاد پر کام کرتا ہے جس میں عام طور پر ایک گھومنے والی غیر لکیری مادے پر مشتمل ہوتا ہے جس میں مقناطیسی فیلڈ {{2} three کو تین پورٹ سرکولیٹر میں مل جاتا ہے ، پورٹ 1 سے سگنل پورٹ 2 پر جاتا ہے ، اور پورٹ 3 سگنل واپس جاتا ہے ، پورٹ 3 پر جاتا ہے ، اور پورٹ 3 سگنل واپس جاتا ہے ، اور پورٹ 3 سگنل واپس جاتا ہے ، اور پورٹ 3 سگنل واپس جاتا ہے۔

RF الگ تھلگ:

ایک الگ تھلگ عام طور پر ایک دو بندرگاہ والا آلہ ہوتا ہے جو سگنل کو ایک بندرگاہ سے دوسرے بندرگاہ میں بہنے کی اجازت دیتا ہے جبکہ کسی بھی سگنل کو اصل ماخذ پر واپس آنے سے روکتا ہے .

سرکولیٹر کی طرح ، ایک الگ تھلگ اپنے آپریشن کے لئے مقناطیسی مواد کا استعمال کرتا ہے ، لیکن اس میں صرف دو بندرگاہیں ہیں . الگ تھلگ ریورس سگنل کے بہاؤ کو روکتا ہے ، جس سے ماخذ کو کسی بھی عکاس اشاروں سے الگ تھلگ کرتا ہے جو نقصان یا مداخلت کا سبب بن سکتا ہے .



کلیدی آپریٹنگ اصول: مقناطیسی مواد

دونوں آلات فائدہ اٹھاتے ہیںفیرو میگنیٹک مواد(E . {g . ، فیرائٹ) جامد مقناطیسی فیلڈ کے تحت . مقناطیسی فیلڈ حوصلہ افزائی کرتا ہےغیر reciprocal پھیلاؤآر ایف سگنلز کے ، مطلب سگنل کا سلوک مختلف ہوتا ہے جب آگے کا سفر کرتے وقت . پسماندہ . یہ غیر ریسیپروسیٹی قابل بناتا ہے:

بندرگاہوں . کے مابین ترتیب سے سگنل کے راستے پر گردش کرنے والے

الٹ سگنلز کو دبانے کے لئے الگ تھلگ (ریورس سمت میں اعلی توجہ ، آگے کی سمت میں کم نقصان) .



عملی ایپلی کیشنز: حقیقی دنیا کے استعمال کے معاملات

گردش:

ریڈار سسٹم میں ، وہ منتقل اور موصول ہونے والے سگنل (ٹرانسمیٹر → اینٹینا → ریسیور بغیر مداخلت کے)

مواصلات کے نیٹ ورکس میں ، وہ ایک ہی چینل (E .} g . ، spting uplink/downlink سگنل) . on پر دو طرفہ سگنل کے بہاؤ کو قابل بناتے ہیں۔

الگ تھلگ:

مماثل بوجھ (E .} g . ، مختلف رکاوٹوں کے ساتھ اینٹینا) . سے عکاس طاقت کو مسدود کرکے آر ایف یمپلیفائر کی حفاظت کریں۔

بوجھ کی عکاسی کی وجہ سے تعدد کھینچنے سے روک کر آسکیلیٹرز کو مستحکم کریں .



.
