4- وے پاور ڈیوائڈرز

آر ایف اور مائکروویو فیلڈز {{1} میں پاور ڈیوائڈر 4- جس طرح سے ان کا بنیادی کام ان پٹ پاور کو یکساں طور پر تقسیم کرنا ہے یا اسے چار آؤٹ پٹ بندرگاہوں میں ایک مخصوص تناسب کے مطابق مختص کرنا ہے {. وہ بہت سے کلیدی شعبوں میں ایک ناگزیر کردار ادا کرتے ہیں جیسے مواصلات ، ریڈار ،

اس پروڈکٹ میں مختلف قسم کے ماڈلز . میں آتا ہے مثال کے طور پر ، ایس ایم اے انٹرفیس سیریز میں متعدد ماڈلز شامل ہیں جیسے جی پی ڈی- 4 - 005060 - ای (آپریٹنگ فریکوینسی 5MHz - 6}}}}}}}}}}}}}}}}}}}}}}} پیرامیٹرز جیسے فریکوینسی رینج ، وولٹیج اسٹینڈنگ لہر تناسب (VSWR) ، تنہائی ، مرحلے کا توازن ، اور طاقت - ہینڈلنگ کی گنجائش ، جو متنوع اطلاق کی ضروریات کو پورا کرسکتی ہے . GPD - 4 - 180400 - E کو 2 . 92 ملی میٹر انٹرفیس سیریز میں ایک بہترین آپشن فراہم کرتا ہے۔ تعدد درخواست کے منظرنامے۔

اس کے ڈھانچے کے اہم فوائد ہیں . مرکزی جسم زیادہ تر ایلومینیم کھوٹ سے بنا ہوا ہے ، اور کچھ اعلی تعدد مصنوعات پیتل . کا استعمال کرتے ہوئے عمدہ پروسیسنگ ٹکنالوجی کے ذریعہ ، بہترین میکانکی طاقت اور استحکام کے ساتھ علاج کرتے ہیں۔ سطح کے علاج کے طریقے جیسے بلیک پینٹنگ اور آکسیکرن ٹریٹمنٹ . یہ علاج نہ صرف مصنوع کی اینٹی سنکنرن کارکردگی کو بہت زیادہ بڑھا دیتا ہے بلکہ اس کی گرمی کی کھپت کی صلاحیت کو بھی بہتر بناتا ہے ، اعلی - بجلی کے آپریشن کے دوران گرمی کی موثر کھپت کو یقینی بناتا ہے اور مستحکم کارکردگی . کو برقرار رکھتا ہے۔

5 جی اور یہاں تک کہ مستقبل کے 6 جی بیس اسٹیشنوں میں ، یہ ضروری ہے کہ آر ایف سگنل کی طاقت کو ایک سے زیادہ اینٹینا یونٹوں میں تقسیم کریں . سے 1 - سے - 4 چینل آر ایف پاور ڈویڈر کا استعمال کرتے ہوئے ، یہ یقینی بنائے کہ ہر اینٹینا کو سگنل کی ایک مناسب طاقت مل سکتی ہے ، جس سے موثر سگنل ٹرانسمیشن اور استقبالیہ کو قابل بنایا جاتا ہے ، جس سے موثر سگنل ٹرانسمیشن اور استقبال ہوتا ہے {موثر سگنل ٹرانسمیشن اور استقبالیہ کو قابل بناتا ہے۔ معیار ، سگنل بلائنڈ سپاٹ کو کم کرتا ہے ، اور صارفین کو مستحکم اور تیز رفتار مواصلات کا تجربہ . کی ضمانت دیتا ہے

SMA 4- وے پاور ڈیوائڈرز
SKU	کنیکٹر سیریز	تعدد	VSWR ان پٹ	تنہائی من . (DB)
gpd -4-005060- e	SMA خواتین	5MHz ~ 6GHz	1.25	20
فیز بیلنس (ڈگری)	پاور ، زیادہ سے زیادہ ان پٹ (واٹس)	طول و عرض کا توازن (DB)	جسمانی مواد	جسمانی چڑھانا
± 4 ڈگری	30	±0.3	ایلومینیم کھوٹ	آکسیکرن

SKU	کنیکٹر سیریز	تعدد	VSWR ان پٹ	تنہائی من . (DB)

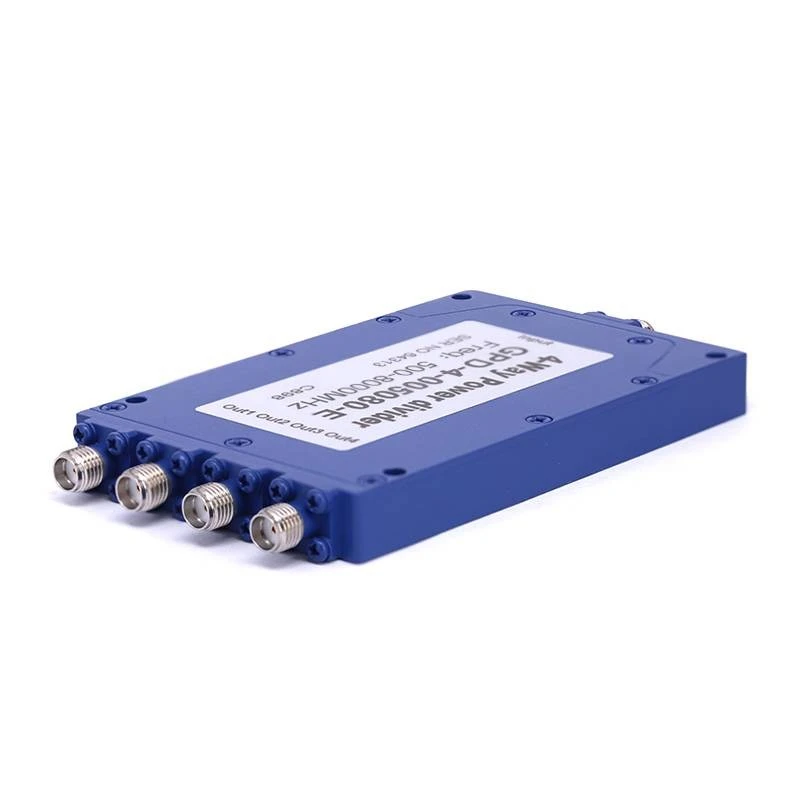

gpd -4-005080- e	SMA خواتین	500MHz ~ 8GHz	1.30	18
فیز بیلنس (ڈگری)	پاور ، زیادہ سے زیادہ ان پٹ (واٹس)	طول و عرض کا توازن (DB)	جسمانی مواد	جسمانی چڑھانا
± 4 ڈگری	20	±0.3	ایلومینیم کھوٹ	نیلے رنگ کا پینٹ

SKU	کنیکٹر سیریز	تعدد	VSWR ان پٹ	تنہائی من . (DB)
gpd -4-020080- e	SMA خواتین	2GHz ~ 8GHz	1.35	20
فیز بیلنس (ڈگری)	پاور ، زیادہ سے زیادہ ان پٹ (واٹس)	طول و عرض کا توازن (DB)	جسمانی مواد	جسمانی چڑھانا
± 4 ڈگری	30	±0.3	ایلومینیم کھوٹ	سیاہ پینٹ

SKU	کنیکٹر سیریز	تعدد	VSWR ان پٹ	تنہائی من . (DB)

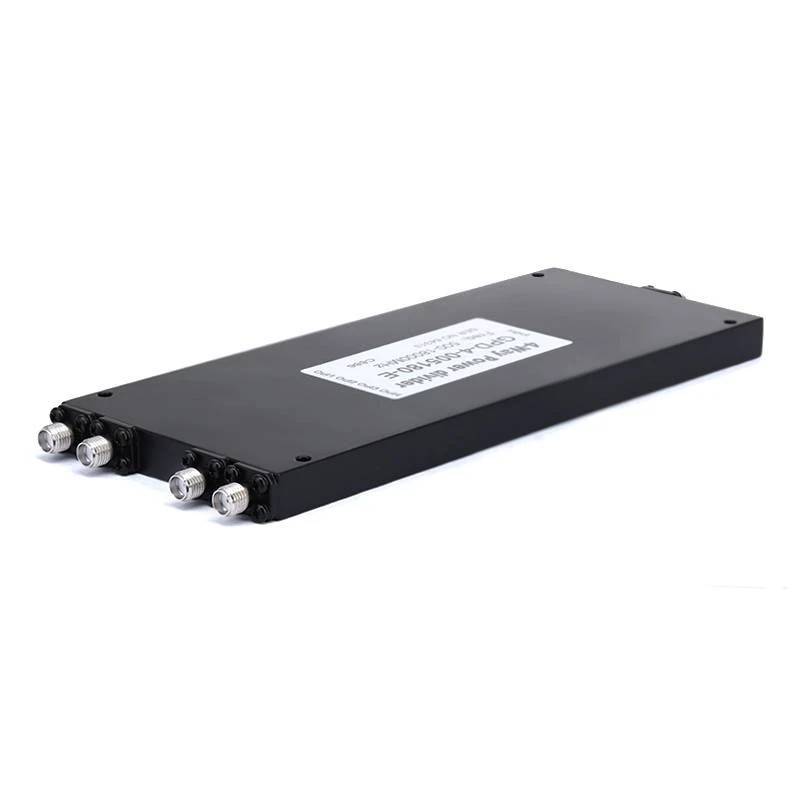

gpd -4-005180- e	SMA خواتین	0.5GHz ~ 18GHz	2.0	15
فیز بیلنس (ڈگری)	پاور ، زیادہ سے زیادہ ان پٹ (واٹس)	طول و عرض کا توازن (DB)	جسمانی مواد	جسمانی چڑھانا
± 8 ڈگری	30	±0.8	ایلومینیم کھوٹ	سیاہ پینٹ

SKU	کنیکٹر سیریز	تعدد	VSWR ان پٹ	تنہائی من . (DB)

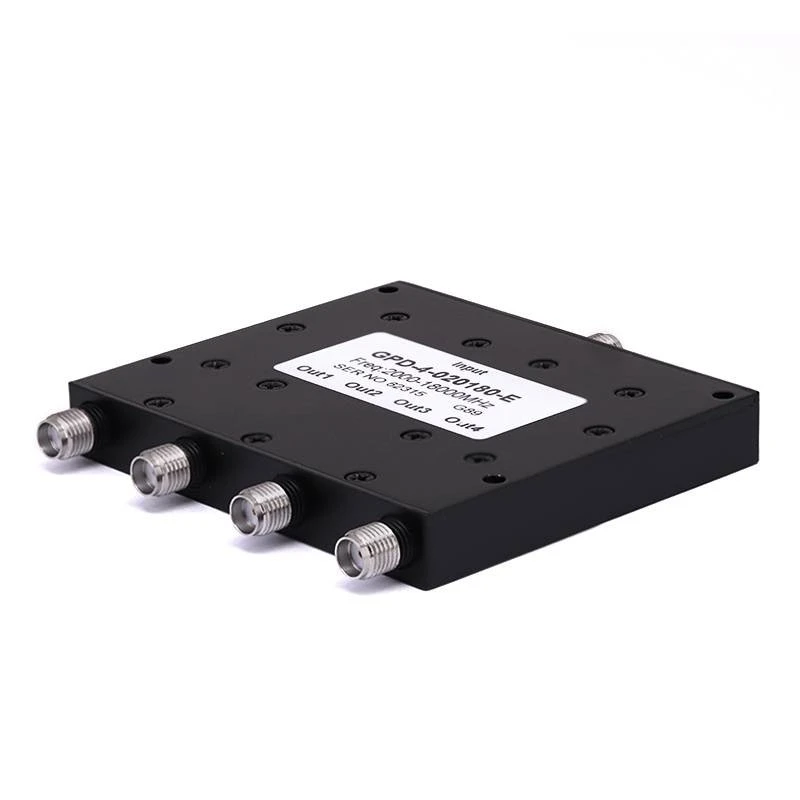

gpd -4-020180- e	SMA خواتین	2GHz ~ 18GHz	1.50	17
فیز بیلنس (ڈگری)	پاور ، زیادہ سے زیادہ ان پٹ (واٹس)	طول و عرض کا توازن (DB)	جسمانی مواد	جسمانی چڑھانا
± 6 ڈگری	20	±0.4	ایلومینیم کھوٹ	سیاہ پینٹ

SKU	کنیکٹر سیریز	تعدد	VSWR ان پٹ	تنہائی من . (DB)
gpd -4-060180- e	SMA خواتین	6GHz ~ 18GHz	1.40	18
فیز بیلنس (ڈگری)	پاور ، زیادہ سے زیادہ ان پٹ (واٹس)	طول و عرض کا توازن (DB)	جسمانی مواد	جسمانی چڑھانا
± 5 ڈگری	20	±0.3	ایلومینیم کھوٹ	سیاہ پینٹ

2.92 ملی میٹر 4- وے پاور ڈیوائڈرز
SKU	کنیکٹر سیریز	تعدد	VSWR ان پٹ	تنہائی من . (DB)

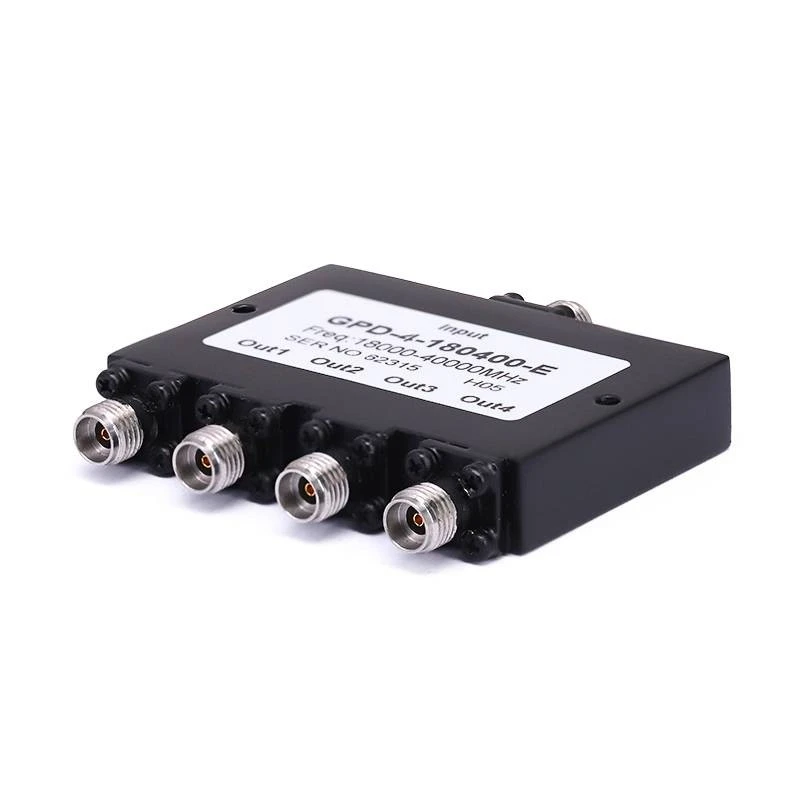

gpd -4-180400- e	2.92 ملی میٹر خواتین	18 ہ ہرٹز ~ 40GHz	1.50	16
فیز بیلنس (ڈگری)	پاور ، زیادہ سے زیادہ ان پٹ (واٹس)	طول و عرض کا توازن (DB)	جسمانی مواد	جسمانی چڑھانا
± 5 ڈگری	20	±0.6	ایلومینیم کھوٹ	سیاہ پینٹ
