3.5 ملی میٹر اڈاپٹر
3 . 5 ملی میٹر آر ایف اڈاپٹر عام طور پر ایک کمپیکٹ ڈھانچے کی خصوصیت رکھتے ہیں . کنیکٹر کا بیرونی قطر عام طور پر تقریبا 3 . 5 ملی میٹر ہوتا ہے ، جو چھوٹے اور ہلکا پھلکا ہونے کے لئے ڈیزائن کیا گیا ہے ، جس سے یہ جگہ محدود ہے جہاں جگہ پر استعمال ہوتا ہے۔ مثال کے طور پر ، کچھ چھوٹے مواصلاتی آلات یا اعلی کثافت سرکٹ بورڈ اسمبلیاں میں ، 3.5 ملی میٹر کنیکٹر کو زیادہ جگہ لینے کے بغیر آسانی سے مربوط کیا جاسکتا ہے۔
تصریح
مصنوعات کا تعارف
3 . 5 ملی میٹر آر ایف اڈاپٹر عام طور پر ایک کمپیکٹ ڈھانچے کی خصوصیت رکھتے ہیں . کنیکٹر کا بیرونی قطر عام طور پر تقریبا 3 . 5 ملی میٹر ہوتا ہے ، جو چھوٹے اور ہلکا پھلکا ہونے کے لئے ڈیزائن کیا گیا ہے ، جس سے یہ جگہ محدود ہے جہاں جگہ پر استعمال ہوتا ہے۔ مثال کے طور پر ، کچھ چھوٹے مواصلاتی آلات یا اعلی کثافت سرکٹ بورڈ اسمبلیاں میں ، 3.5 ملی میٹر کنیکٹر کو زیادہ جگہ لینے کے بغیر آسانی سے مربوط کیا جاسکتا ہے۔
اس کے علاوہ ، پورٹ انٹرفیس کی مختلف شکلیں بھی موجود ہیں ، جیسے سیدھے کنیکٹر اور دائیں زاویہ کنیکٹر . دائیں زاویہ کنیکٹر ان حالات کے ل more زیادہ آسان ہیں جہاں جگہ محدود ہے اور ایک صحیح زاویہ . میں ، ایک پیچیدہ سرکٹ بورڈ کی ترتیب میں ، دائیں زاویہ 3.5 ملی میٹر کے رابطے کو استعمال کرنے کی ضرورت ہے۔
پروڈکٹ تکنیکی ڈیٹا
3 . 5 ملی میٹر آر ایف اڈاپٹر آلات میں عام طور پر کم VSWR . کم VSWR میں سگنل کی عکاسی کو مؤثر طریقے سے کم کیا جاسکتا ہے اور سگنل ٹرانسمیشن کی کارکردگی کو بہتر بنایا جاسکتا ہے {{4} practical عملی ایپلی کیشنز میں ، جس میں 1.15 سے کم کی تشکیل کی جاسکتی ہے ، اس سے زیادہ کی جاسکتی ہے ، جو اس بات کو یقینی بناتی ہے کہ اس سے زیادہ کی جاسکتی ہے۔
خریداری عمومی سوالنامہ
مصنوعات کی تفصیلات کا ڈیٹا
|
ترتیب |
|
|
کنیکٹر 1 قسم |
3.5 ملی میٹر |
|
کنیکٹر 1 رکاوٹ |
50 اوہم |
|
کنیکٹر 1 قطبی |
معیار |
|
کنیکٹر 2 قسم |
2.4 ملی میٹر/2.92 ملی میٹر/3.5 ملی میٹر/این |
|
کنیکٹر 2 رکاوٹ |
50 اوہم |
|
کنیکٹر 2 قطبی |
معیار |
|
کنیکٹر ماؤنٹ کا طریقہ |
کوئی نہیں |
|
اڈاپٹر جسمانی انداز |
سیدھے flange |
|
مواد کی معلومات |
|
|
سینٹر سے رابطہ کریں |
مکعب سونے چڑھایا |
|
بیرونی رابطہ |
سٹینلیس سٹیل |
|
جسم |
سٹینلیس سٹیل |
|
dieelectric |
پیئی |
|
ماحولیاتی ڈیٹا |
|
|
درجہ حرارت کی حد |
-55 ڈگری سے +165 ڈگری |
|
2011/65/EU (ROHS) |
تعمیری |
مصنوعات کی قسم
|
3.5 ملی میٹر آر ایف اڈاپٹر |
|||||
|
SKU |
ڈرائنگ |
تعدد |
vswr |
تفصیل کی قسم |
|
|

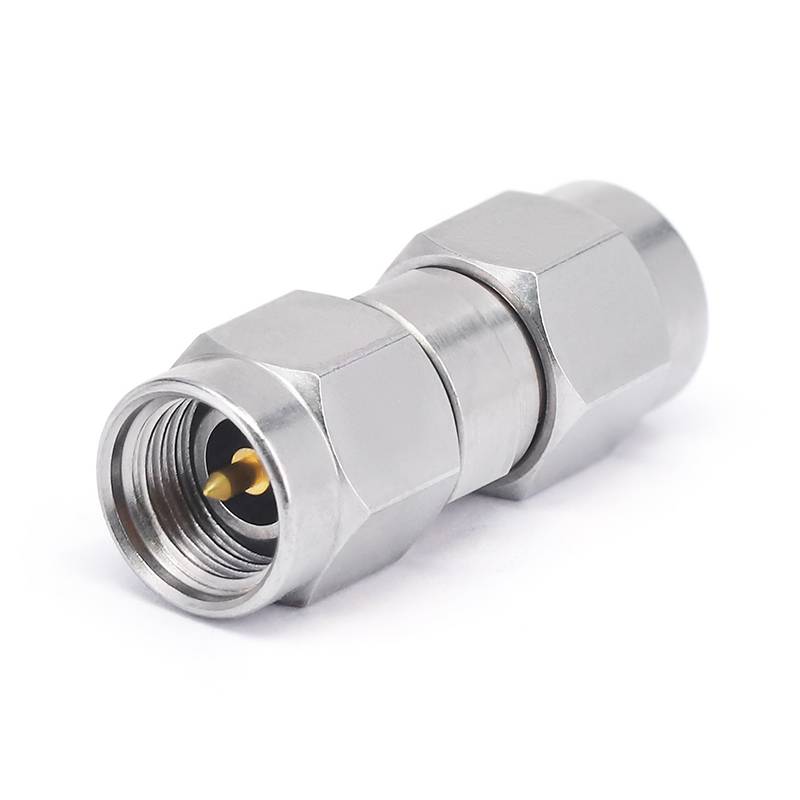

fr 1-3.5- jjs |
|
|
dc -33 ghz |
1.15 |
3.5 ملی میٹر مرد سے 3.5 ملی میٹر مرد |
|
fr 1-3.5- kks |
|
|
dc -33 ghz |
1.15 |
3.5 ملی میٹر خواتین سے 3.5 ملی میٹر خواتین |
|
fr 1-3.5- jks |
|
|
dc -33 ghz |
1.15 |
3.5 ملی میٹر مرد سے 3.5 ملی میٹر خواتین |
|
3.5 ملی میٹر سے 2.4 ملی میٹر آر ایف اڈاپٹر |
|||||
|
SKU |
ڈرائنگ |
تعدد |
vswr |
تفصیل کی قسم |
|
|
fr 1-3.5/2.4- jjs |
|
|
dc -26.5 ghz |
1.15 |
3.5 ملی میٹر مرد سے 2.4 ملی میٹر مرد |
|
fr 1-3.5/2.4- kks |
|
|
dc -26.5 ghz |
1.15 |
3.5 ملی میٹر خواتین سے 2.4 ملی میٹر خواتین |
|
fr 1-3.5/2.4- jks |
|
|
dc -26.5 ghz |
1.15 |
3.5 ملی میٹر مرد سے 2.4 ملی میٹر خواتین |
|
fr 1-3.5/2.4- kjs |
|
|
dc -26.5 ghz |
1.15 |
3.5 ملی میٹر خواتین سے 2.4 ملی میٹر مرد |
|
3.5 ملی میٹر سے 2.92 ملی میٹرآر ایف اڈاپٹر |
|||||
|
SKU |
ڈرائنگ |
تعدد |
vswr |
تفصیل کی قسم |
|
|
fr 1-3.5/2.92- jjs |
|
|
dc -26.5 ghz |
1.15 |
3.5 ملی میٹر مرد سے 2.92 ملی میٹر مرد |
|

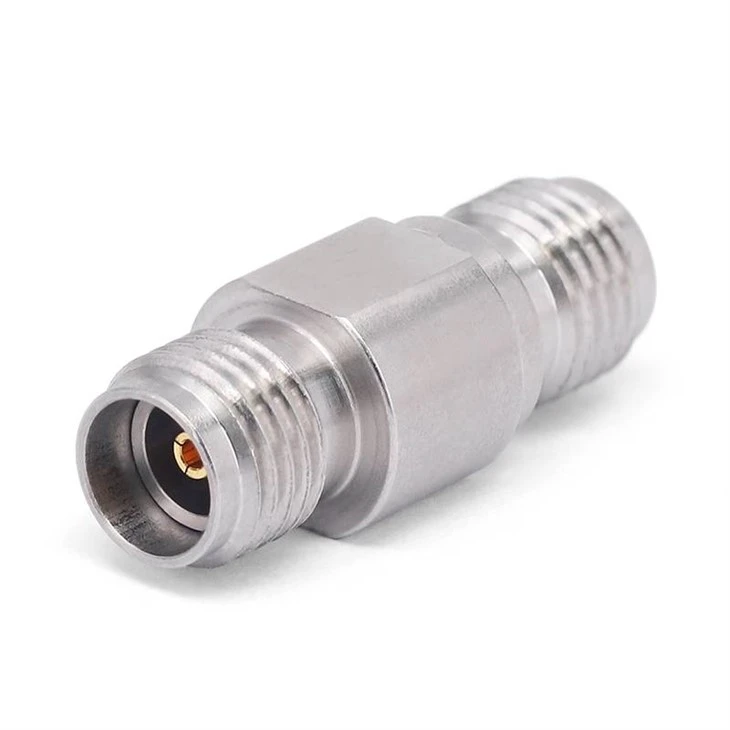

fr 1-3.5/2.92- kks |
|
|
dc -26.5 ghz |
1.15 |
3.5 ملی میٹر خواتین سے 2.92 ملی میٹر خواتین |
|

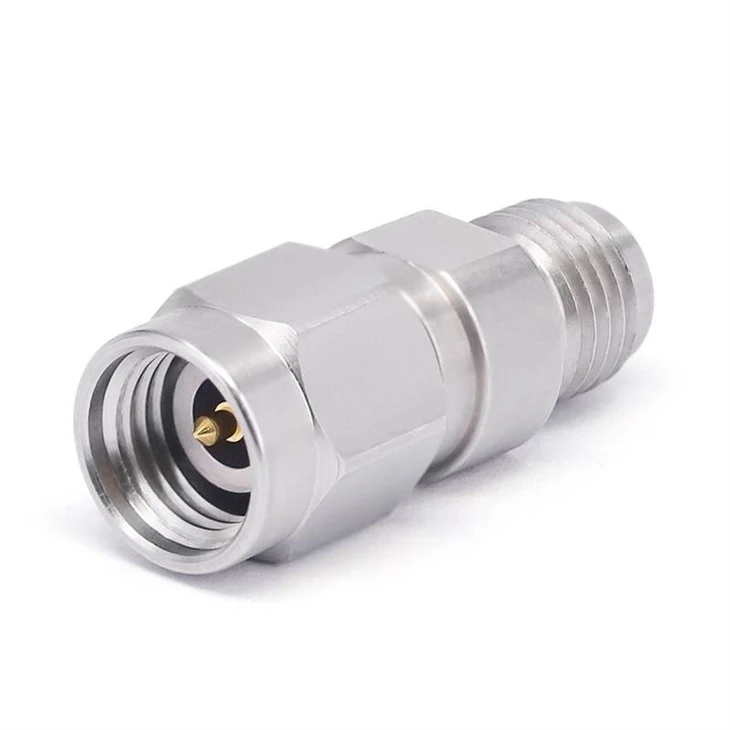

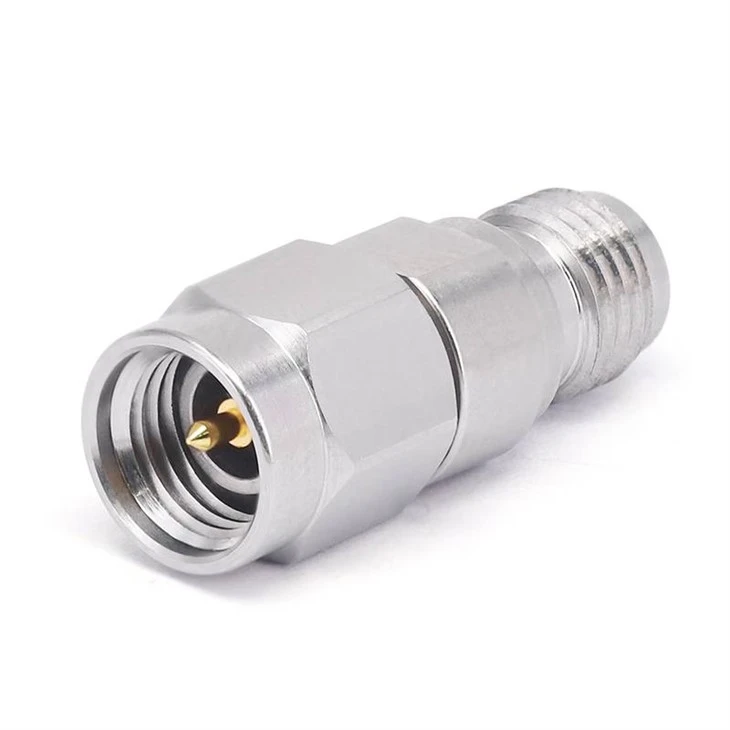

fr 1-3.5/2.92- jks |
|
|
dc -26.5 ghz |
1.15 |
3.5 ملی میٹر مرد سے 2.92 ملی میٹر خواتین |
|
fr 1-3.5/2.92- kjs |
|
|
dc -26.5 ghz |
1.15 |
3.5 ملی میٹر خواتین سے 2.92 ملی میٹر مرد |
|
3.5 ملی میٹر سے N RF اڈاپٹر |
|||||
|
SKU |
ڈرائنگ |
تعدد |
vswr |
تفصیل کی قسم |
|
|
fr 1- n/3.5- jjs |
|
|
dc -18 ghz |
1.15 |
n مرد سے 3.5 ملی میٹر مرد |
|
fr 1- n/3.5- kks |
|
|
dc -18 ghz |
1.15 |
n خواتین سے 3.5 ملی میٹر خواتین |
|
fr 1- n/3.5- jks |
|
|
dc -18 ghz |
1.15 |
n مرد سے 3.5 ملی میٹر خواتین |
|
fr 1- n/3.5- KJS |
|
|
dc -18 ghz |
1.15 |
n خواتین سے 3.5 ملی میٹر مرد |
