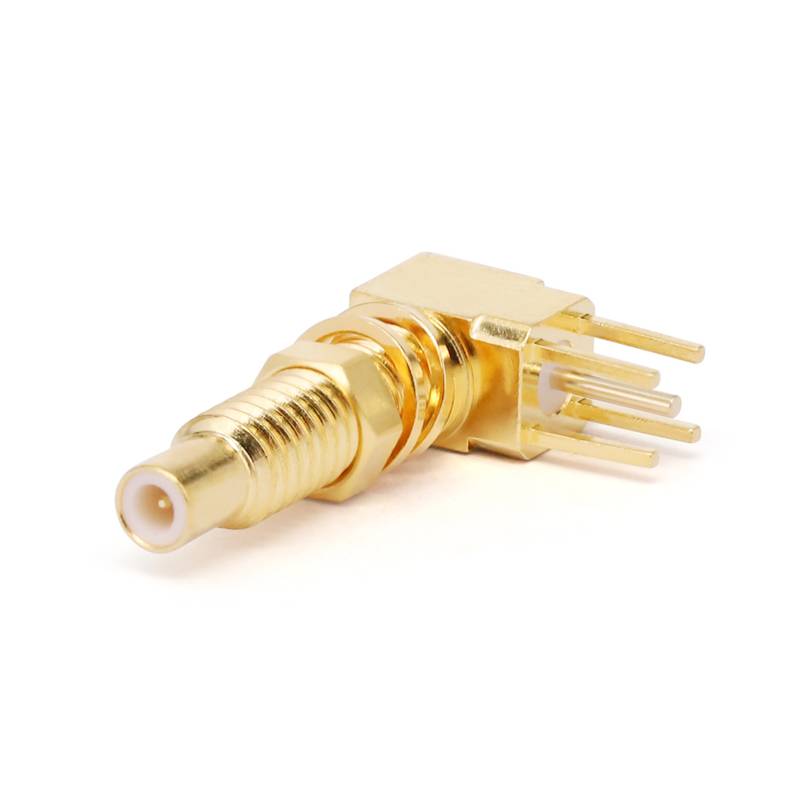

پی سی بی کنیکٹر
آر ایف پی سی بی کنیکٹر ، جو "ریڈیو فریکوینسی پرنٹڈ سرکٹ بورڈ کنیکٹر" کا مخفف ہے ، پیشہ ورانہ بجلی کے اجزاء ہیں۔ وہ سماکشیی کیبلز اور طباعت شدہ سرکٹ بورڈ (پی سی بی) کے مابین قابل اعتماد کنکشن حاصل کرنے کے لئے ڈیزائن کیے گئے ہیں۔ یہ کنیکٹر اعلی تعدد سگنل ٹرانسمیشن میں ایک اہم کردار ادا کرتے ہیں ، جس سے ایپلی کیشن کے وسیع رینج میں ڈیٹا کے ہموار بہاؤ کو یقینی بنایا جاتا ہے۔
تصریح
مصنوعات کا تعارف
آر ایف پی سی بی کنیکٹر ، جو "ریڈیو فریکوینسی پرنٹڈ سرکٹ بورڈ کنیکٹر" کا مخفف ہے ، پیشہ ورانہ بجلی کے اجزاء ہیں۔ وہ سماکشیی کیبلز اور طباعت شدہ سرکٹ بورڈ (پی سی بی) کے مابین قابل اعتماد کنکشن حاصل کرنے کے لئے ڈیزائن کیے گئے ہیں۔ یہ کنیکٹر اعلی تعدد سگنل ٹرانسمیشن میں ایک اہم کردار ادا کرتے ہیں ، جس سے ایپلی کیشن کے وسیع رینج میں ڈیٹا کے ہموار بہاؤ کو یقینی بنایا جاتا ہے۔
آر ایف پی سی بی کنیکٹر عام طور پر 50 یا 75 اوہم کی خصوصیت کی رکاوٹوں کے ساتھ ڈیزائن کیے گئے ہیں۔ یہ عین مطابق رکاوٹ مماثلت انتہائی اہمیت کا حامل ہے کیونکہ یہ ٹرانسمیشن لائنوں کی رکاوٹ کے مطابق ہے۔ مماثل رکاوٹ شدید سگنل کی عکاسی کا باعث بن سکتی ہے ، جس کے نتیجے میں سگنل میں نمایاں کمی اور کارکردگی کو ہرایا جاتا ہے۔ یہ کنیکٹر خاص طور پر اعلی تعدد سگنلز کو سنبھالنے کے لئے انجنیئر ہیں۔ کچھ ماڈل 110 گیگا ہرٹز یا اس سے بھی زیادہ تک تعدد پر کام کرنے کے قابل ہیں۔ ان میں کم اندراج کا نقصان ہوتا ہے ، اس کا مطلب یہ ہے کہ سگنل کی طاقت نسبتا مستحکم رہتی ہے کیونکہ سگنل کنیکٹر کے ذریعے گزرتا ہے۔
پروڈکٹ باڈی اسٹائل
PCB کنیکٹر کے لئے Flexirf's میں پورٹ کی مختلف اقسام ہیں۔ عام طور پر استعمال ہونے والوں میں ایس ایم اے ، 2.92 ملی میٹر ، ایس ایس ایم سی ، ایس ایم بی ، ایم ایم سی ایکس ، ایم سی ایکس ، ایس ایم پی ، اور ایس ایس ایم پی شامل ہیں۔ ہم آپریٹنگ فریکوینسی اور انسٹالیشن کے منظرناموں کی بنیاد پر مناسب کنیکٹر کا انتخاب کرسکتے ہیں۔
وہ مختلف بڑھتے ہوئے شیلیوں میں آتے ہیں ، بشمول - ہول بڑھتے ہوئے ، سطح بڑھتے ہوئے ، اور کنارے بڑھتے ہوئے۔ اس سے پی سی بی کی مختلف ترتیبوں میں آسانی سے انضمام کی اجازت ملتی ہے۔ مثال کے طور پر ، سطح - ماونٹڈ آر ایف پی سی بی کنیکٹرز کو اکثر کمپیکٹ الیکٹرانک آلات میں ترجیح دی جاتی ہے جہاں جگہ محدود ہوتی ہے ، کیونکہ انہیں براہ راست پی سی بی کی سطح پر سولڈر کیا جاسکتا ہے۔
پروڈکٹ ایپلی کیشن
آر ایف پی سی بی کنیکٹرز کو بڑے پیمانے پر موبائل بیس اسٹیشنوں میں استعمال کیا جاتا ہے ، جہاں وہ اینٹینا اور پی سی بی کے مابین اعلی تعدد سگنلز کی افیسینٹ ٹرانسمیشن کو یقینی بناتے ہیں۔ طبی سامان جیسے ایم آر آئی (مقناطیسی گونج امیجنگ) مشینیں اور وائرلیس مریضوں کی نگرانی کے آلات میں ، آر ایف پی سی بی کنیکٹر کو اعلی تعدد سگنل کو درست طریقے سے منتقل کرنے کے لئے استعمال کیا جاتا ہے۔ آٹوموٹو انڈسٹری میں ، آر ایف پی سی بی کنیکٹرز انڈیپٹیو کروز کنٹرول جیسے افعال کے لئے آٹوموٹو ریڈار سسٹم جیسے ایپلی کیشنز میں استعمال ہوتے ہیں۔
خریداری عمومی سوالنامہ
مصنوعات کی تفصیلات کا ڈیٹا
|
ترتیب |
|
|
کنیکٹر کی قسم |
SMA/2.92 ملی میٹر/2.4 ملی میٹر/1.85 ملی میٹر/جی پی او |
|
کنیکٹر مائبادا |
50 اوہم |
|
کنیکٹر پولریٹی |
معیار |
|
کنیکٹر ماؤنٹ کا طریقہ |
سیدھے/ 2 سوراخ flange/ 4 ہول flange |
|
منسلک طریقہ |
رابطہ کریں |
|
مواد کی معلومات |
|
|
سینٹر سے رابطہ کریں |
مکعب سونے چڑھایا |
|
بیرونی رابطہ |
پیتل کا سونے چڑھایا |
|
جسم |
پیتل کا سونے چڑھایا اور سٹینلیس سٹیل |
|
dieelectric |
pei/ptfe |
|
ماحولیاتی ڈیٹا |
|
|
درجہ حرارت کی حد |
-55 ڈگری سے +165 ڈگری |
|
2011/65/EU (ROHS) |
تعمیری |
مصنوعات کی قسم

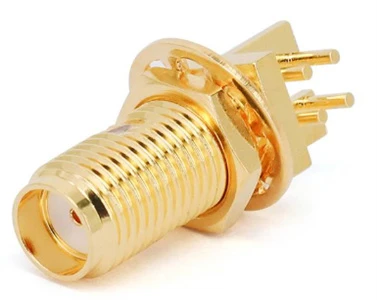

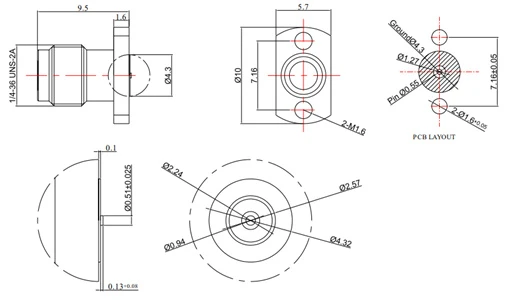

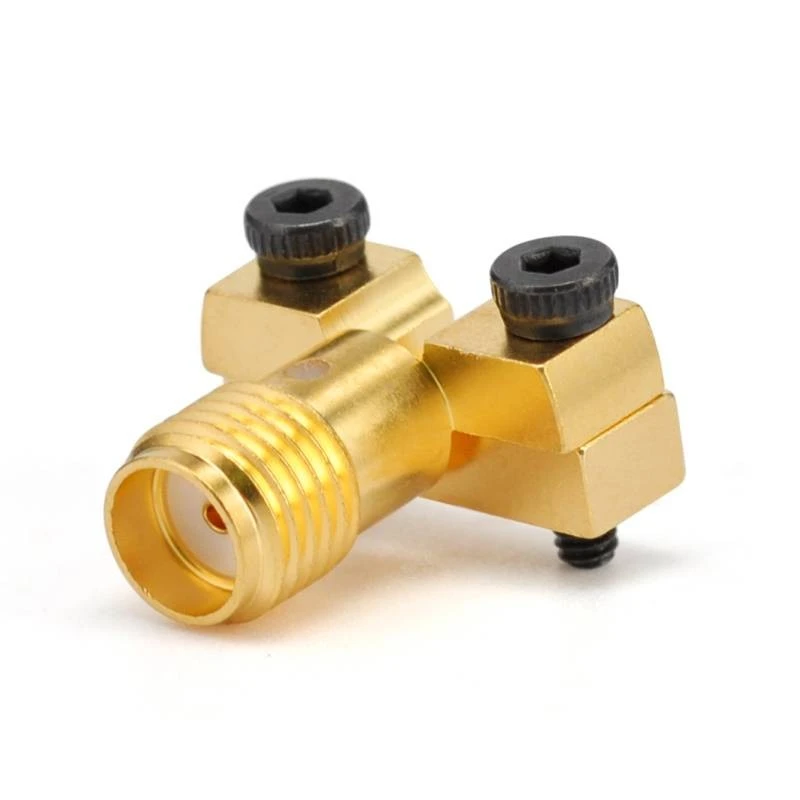

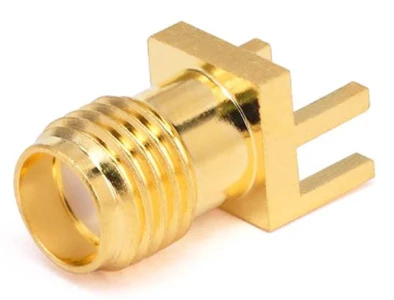

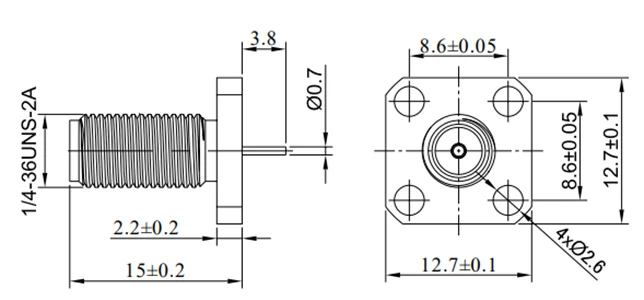

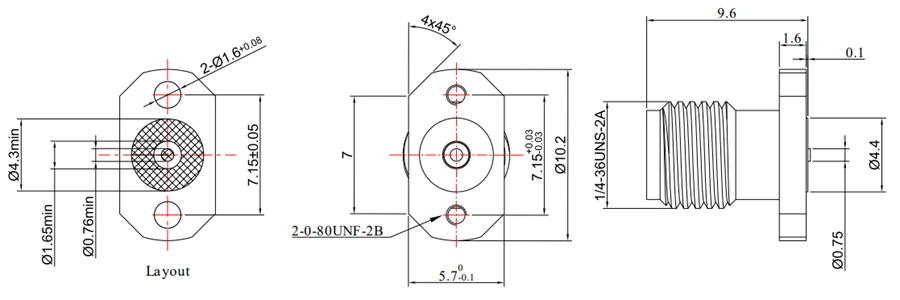

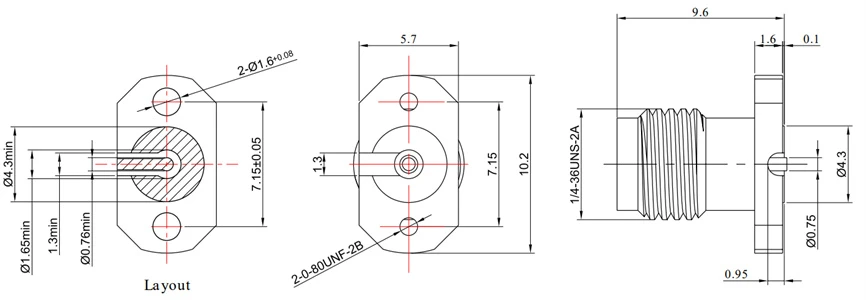

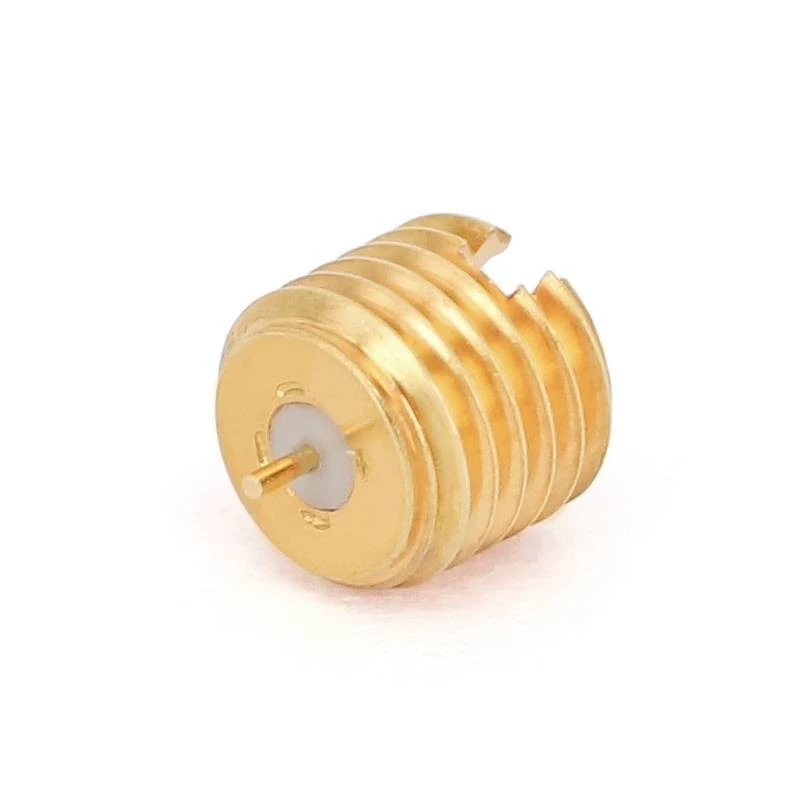

| ایس ایم اے پی سی بی کنیکٹر | |||||
 |
 |
||||
|
SKU |
تعدد |
vswr |
تنصیب |
مواد |
سگنل موڈ |
|

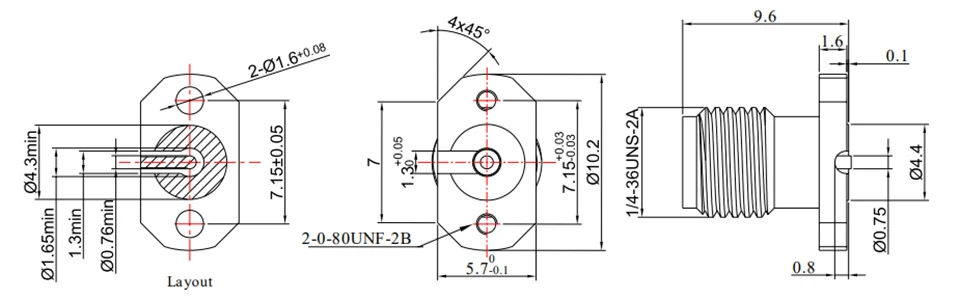

fr 2- sma-kfd 216-4 |
DC - 26. 5GHz |
1.20 |
سکرو باندھنا |
سٹینلیس سٹیل |
سطح کا اشارہ |
|
|
|
||||
|
SKU |
تعدد |
vswr |
تنصیب |
مواد |
سگنل موڈ |
|
FR 2- SMA-KFD216 |
DC - 26. 5GHz |
1.20 |
سکرو باندھنا |
سٹینلیس سٹیل |
درمیانی اور نچلے اشارے |
|
|
|
||||
|
SKU |
تعدد |
vswr |
تنصیب |
مواد |
سگنل موڈ |
|
fr 2- sma-khd 104-1 |
DC - 12. 4GHz |
1.20 |
کارٹریج سولڈرنگ |
پیتل کا سونے چڑھایا |
نا |
|

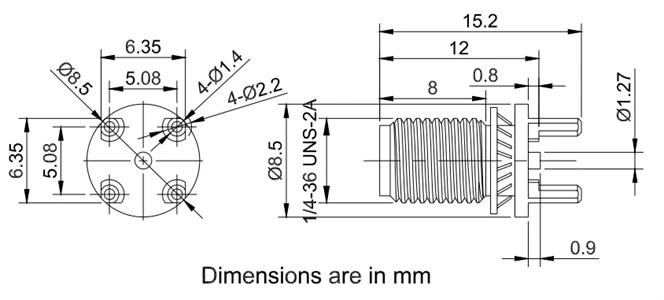

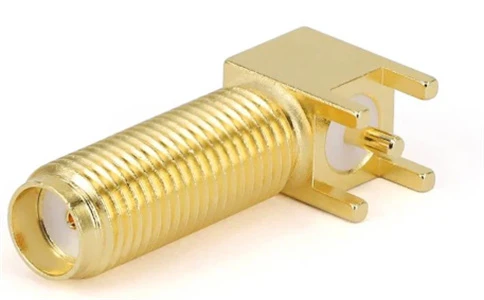

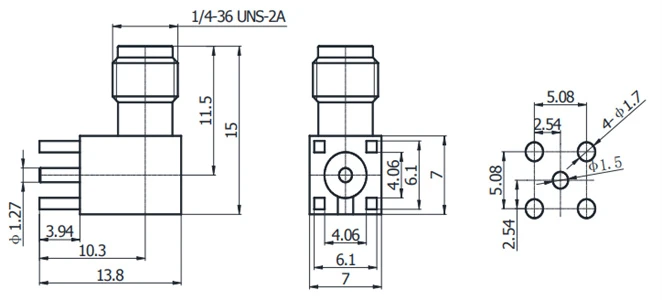

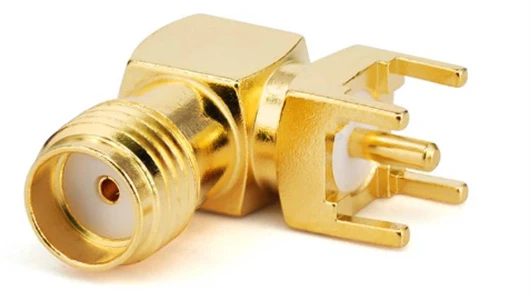

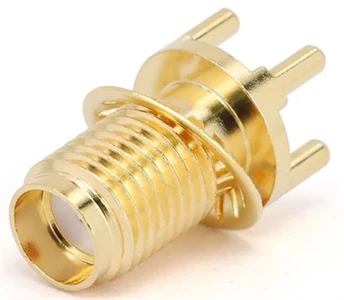

ایس ایم اے پی سی بی کنیکٹر |
|||||
|
|
|
||||
|
SKU |
تعدد |
vswr |
تنصیب |
مواد |
سگنل موڈ |
|
FR 2- SMA-KHD100 |
dc - 18 ghz |
1.25 |
کارٹریج سولڈرنگ |
پیتل کا سونے چڑھایا |
نا |
|
|
|
||||
|

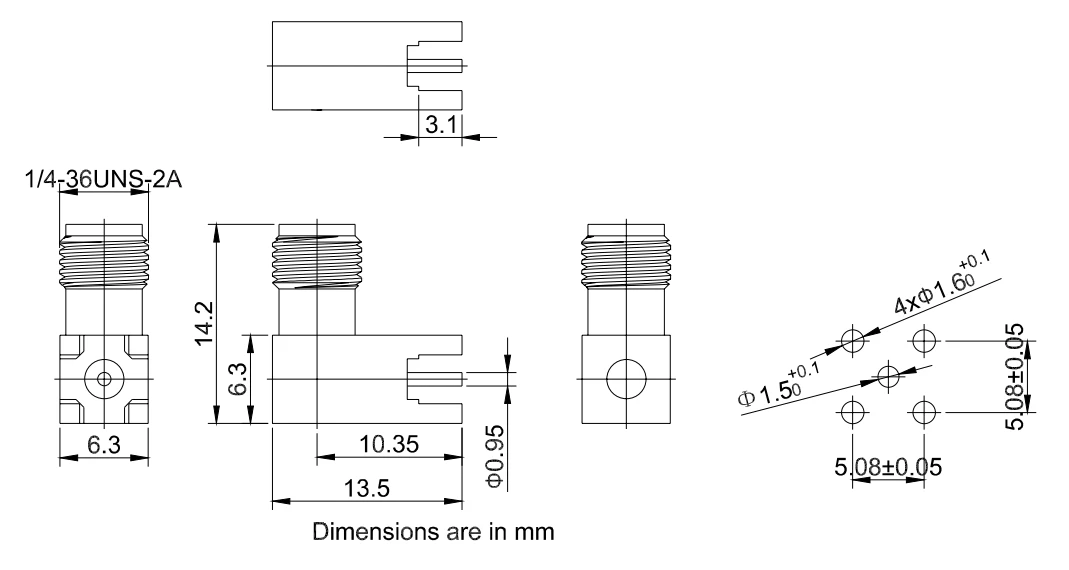

SKU |
تعدد |
vswr |
تنصیب |
مواد |
سگنل موڈ |
|
fr 2- SMA-KWHD |
dc - 6 ghz |
1.25 |
کارٹریج سولڈرنگ |
پیتل کا سونے چڑھایا |
نا |
|

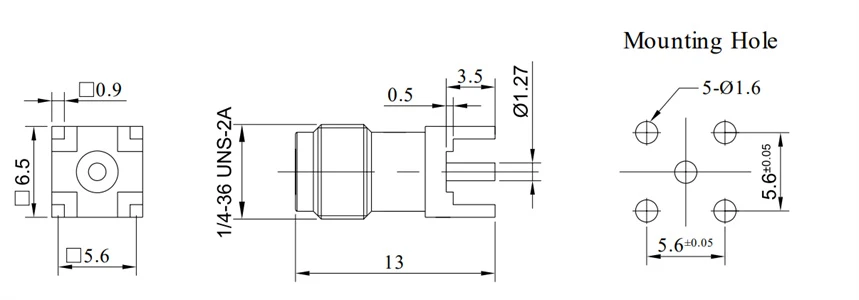

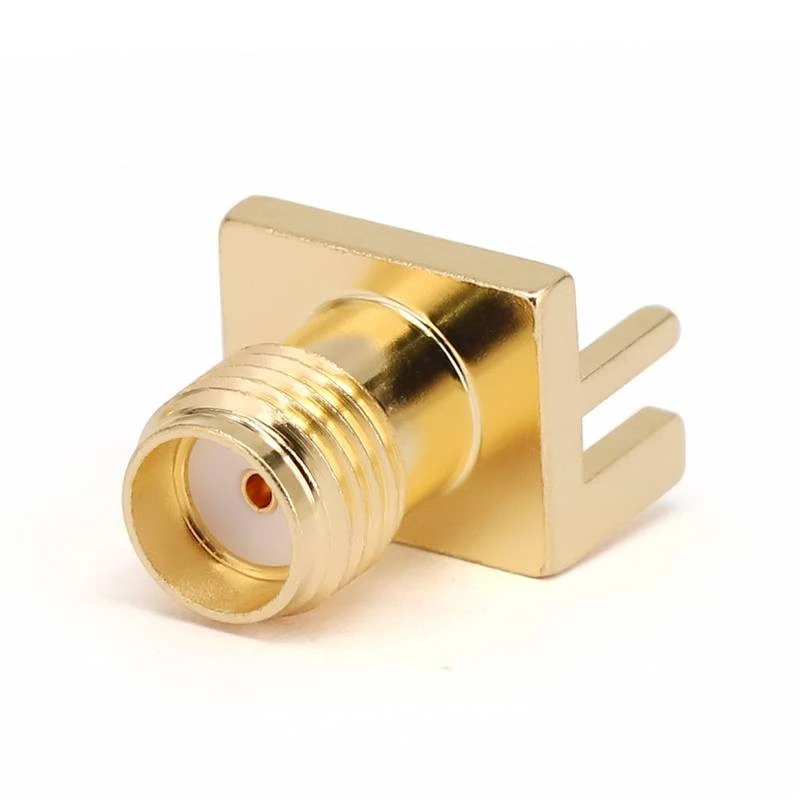

ایس ایم اے پی سی بی کنیکٹر |
|||||
|
|
|
||||
|
SKU |
تعدد |
vswr |
تنصیب |
مواد |
سگنل موڈ |
|
FR 2- SMA-KWHD10 |
dc - 6 ghz |
1.25 |
کارٹریج سولڈرنگ |
پیتل کا سونے چڑھایا |
نا |
|
|
|
||||
|
SKU |
تعدد |
vswr |
تنصیب |
مواد |
سگنل موڈ |
|
FR 2- SMA-KWHD17 |
dc - 6 ghz |
1.25 |
کارٹریج سولڈرنگ |
پیتل کا سونے چڑھایا |
نا |
|
|
 |
||||
|
SKU |
تعدد |
vswr |
تنصیب |
مواد |
سگنل موڈ |
|
FR 2- SMA-KWHD11 |
dc - 6 ghz |
1.25 |
کارٹریج سولڈرنگ |
پیتل کا سونے چڑھایا |
نا |
|

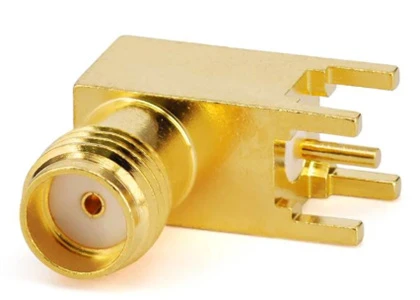

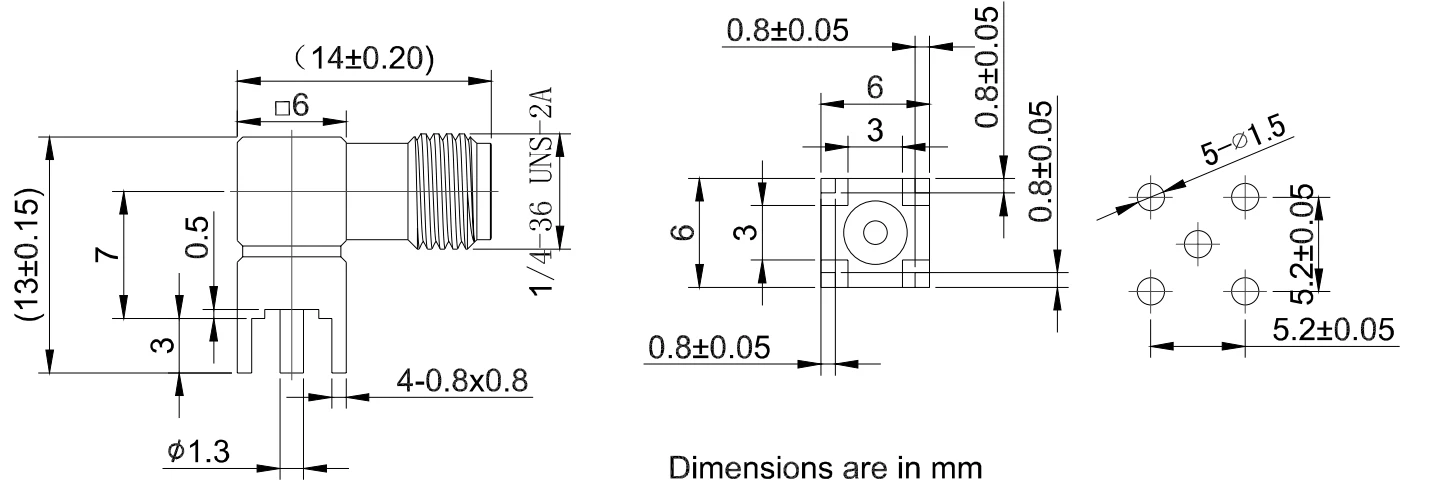

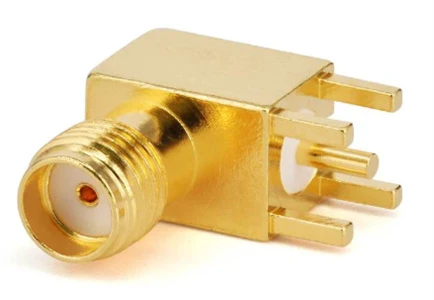

ایس ایم اے پی سی بی کنیکٹر |
|||||
|
|
|
||||
|
SKU |
تعدد |
vswr |
تنصیب |
مواد |
سگنل موڈ |
|
fr 2- sma-khd201a |
dc - 6 ghz |
1.25 |
افقی کارتوس سولڈرنگ |
پیتل کا سونے چڑھایا |
نا |
|
|
|
||||
|
SKU |
تعدد |
vswr |
تنصیب |
مواد |
سگنل موڈ |
|
FR 2- SMA-KWHD17 |
dc - 6 ghz |
1.25 |
کارٹریج سولڈرنگ |
پیتل کا سونے چڑھایا |
نا |
|
|
 |
||||
|

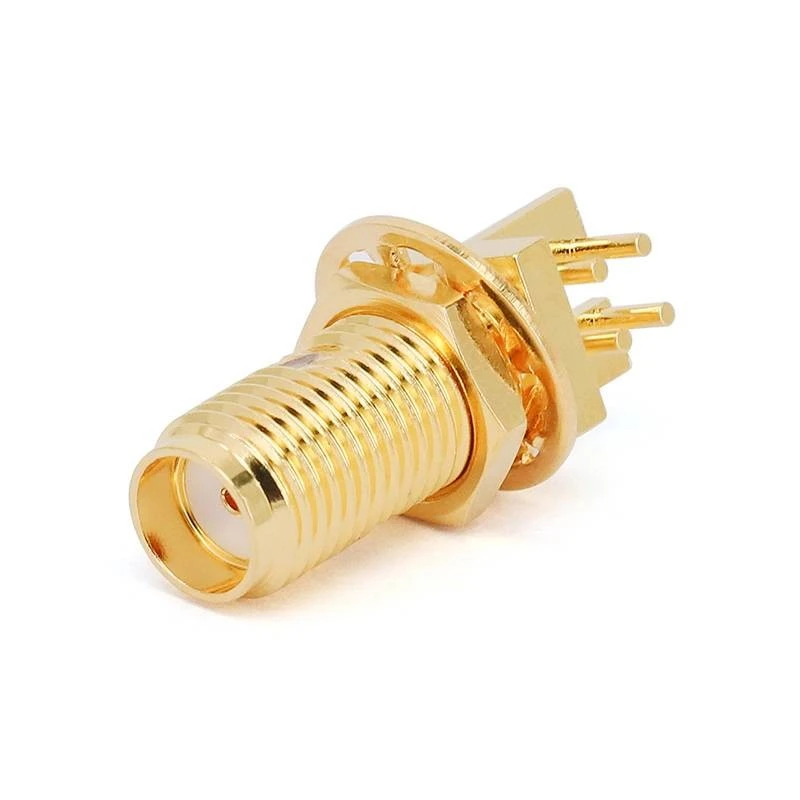

SKU |
تعدد |
vswr |
تنصیب |
مواد |
سگنل موڈ |
|

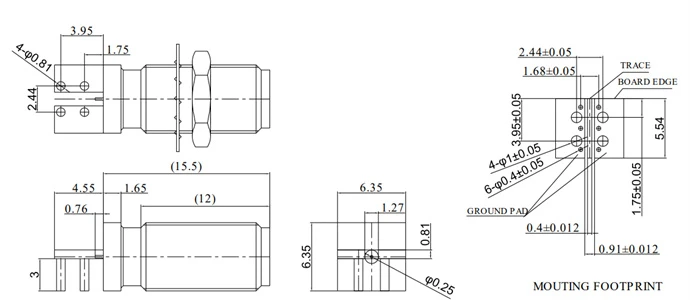

FR 2- SMA-KYFD0101 |
dc - 6 ghz |
1.25 |
سکرو باندھنا |
پیتل کا سونے چڑھایا |
نا |
|
ایس ایم اے پی سی بی کنیکٹر |
|||||
|
|
 |
||||
|
SKU |
تعدد |
vswr |
تنصیب |
مواد |
سگنل موڈ |
|
fr 2- SMA-kyhd321 |
DC - 26. 5GHz |
1.30 |
کارٹریج سولڈرنگ |
پیتل کا سونے چڑھایا |
نا |
|
|
 |
||||
|
SKU |
تعدد |
vswr |
تنصیب |
مواد |
سگنل موڈ |
|
fr 2- sma-khd |
dc - 6 ghz |
1.25 |
کارٹریج سولڈرنگ |
پیتل کا سونے چڑھایا |
نا |
|

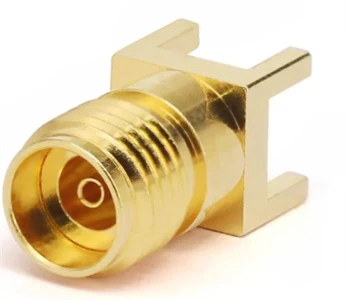

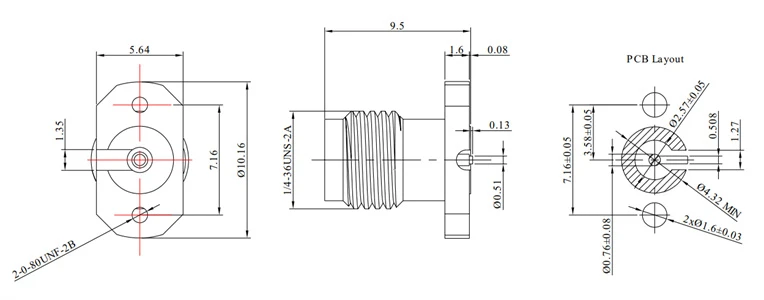

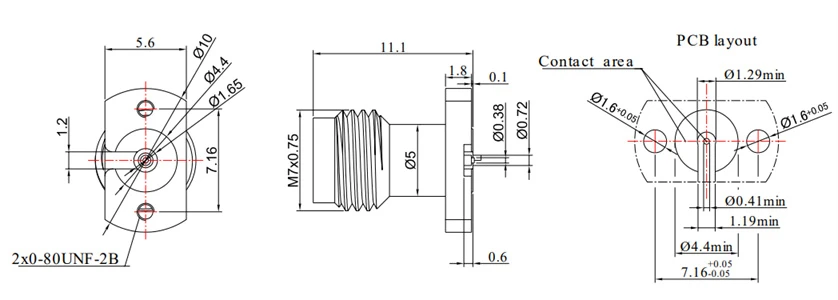

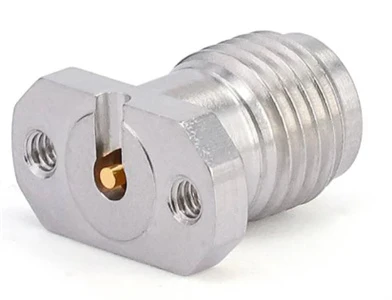

2.92 ملی میٹر پی سی بی کنیکٹر |
|||||
|
|
 |
||||
|
SKU |
تعدد |
vswr |
تنصیب |
مواد |
سگنل موڈ |
|
fr 2-2. 92- kfd216 |
dc - 40 ghz |
1.25 |
سکرو باندھنا |
سٹینلیس سٹیل |
سطح کا اشارہ |
|
|
 |
||||
|
SKU |
تعدد |
vswr |
تنصیب |
مواد |
سگنل موڈ |
|
fr 2-2. 92- kfd 216-1 |
dc - 40 ghz |
1.25 |
سکرو باندھنا |
سٹینلیس سٹیل |
درمیانی اور نچلے اشارے |
|
|
 |
||||
|
SKU |
تعدد |
vswr |
تنصیب |
مواد |
سگنل موڈ |
|
fr 2-2. 92- KHD100 |
dc - 40 ghz |
1.25 |
کارٹریج سولڈرنگ |
پیتل کا سونے چڑھایا |
نا |
|

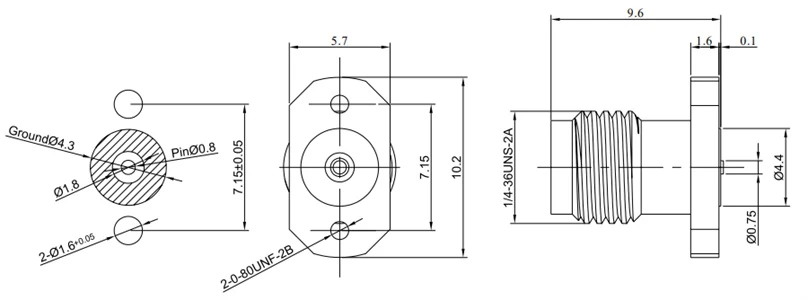

3.5 ملی میٹر پی سی بی کنیکٹر |
|||||
|
|
 |
||||
|
SKU |
تعدد |
vswr |
تنصیب |
مواد |
سگنل موڈ |
|
fr 2-3. 5- kfd216 |
DC - 26. 5GHz |
1.25 |
سکرو باندھنا |
سٹینلیس سٹیل |
سطح کا اشارہ |
|
|
 |
||||
|
SKU |
تعدد |
vswr |
تنصیب |
مواد |
سگنل موڈ |
|
fr 2-3. 5- kfd 216-1 |
DC - 26. 5GHz |
1.25 |
سکرو باندھنا |
سٹینلیس سٹیل |
درمیانی اور نچلے اشارے |
|

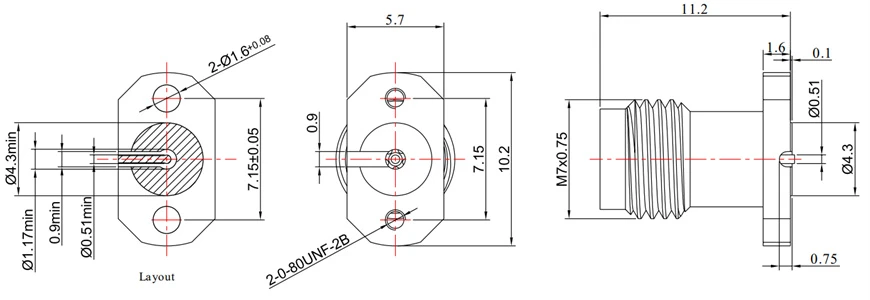

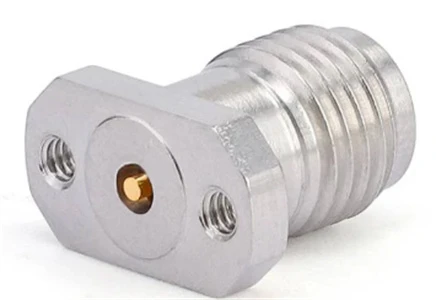

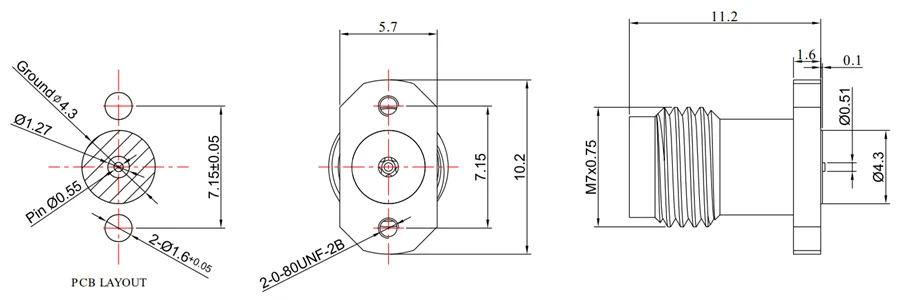

2.4 ملی میٹر پی سی بی کنیکٹر |
|||||
|
|
 |
||||
|
SKU |
تعدد |
vswr |
تنصیب |
مواد |
سگنل موڈ |
|
fr 2-2. 4- kfd216 |
DC - 50 ہرٹز |
1.25 |
سکرو باندھنا |
سٹینلیس سٹیل |
سطح کا اشارہ |
|
|
 |
||||
|
SKU |
تعدد |
vswr |
تنصیب |
مواد |
سگنل موڈ |
|
fr 2-2. 4- kfd 216-1 |
DC - 50 ہرٹز |
1.25 |
سکرو باندھنا |
سٹینلیس سٹیل |
درمیانی اور نچلے اشارے |
|

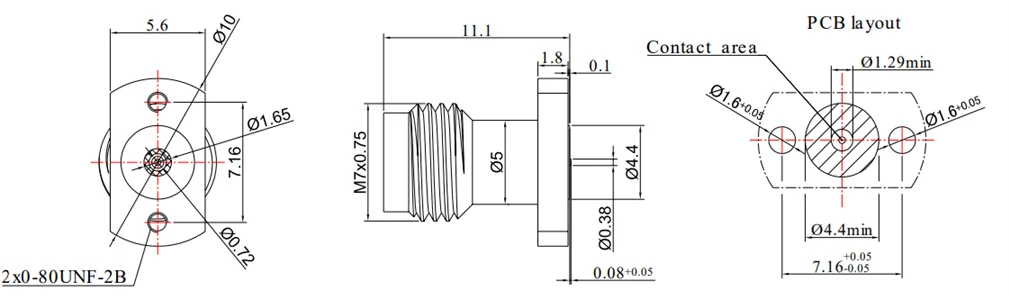

1.85 ملی میٹر پی سی بی کنیکٹر |
|||||
|
|
 |
||||
|
SKU |
تعدد |
vswr |
تنصیب |
مواد |
سگنل موڈ |
|
fr 2-1. 85- kfd216 |
DC - 67 ہرٹز |
1.30 |
سکرو باندھنا |
سٹینلیس سٹیل |
سطح کا اشارہ |
|
|
 |
||||
|
SKU |
تعدد |
vswr |
تنصیب |
مواد |
سگنل موڈ |
|
fr 2-2. 4- kfd 216-1 |
DC - 50 ہرٹز |
1.30 |
سکرو باندھنا |
سٹینلیس سٹیل |
درمیانی اور نچلے اشارے |
|

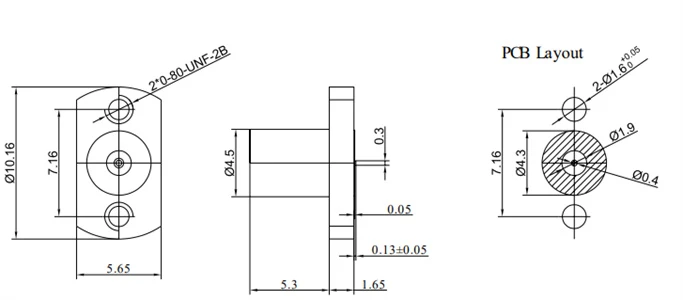

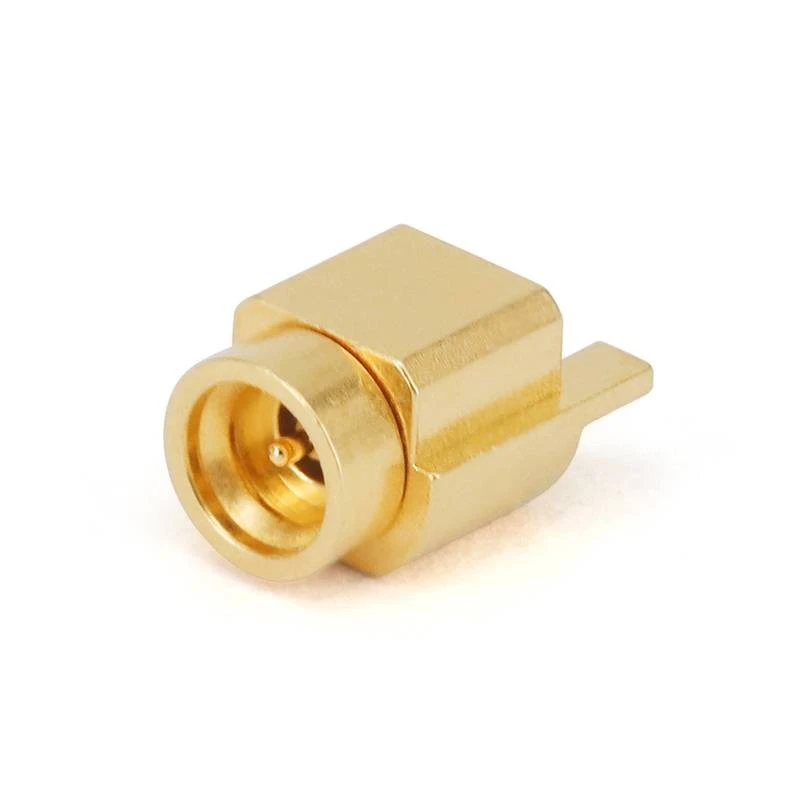

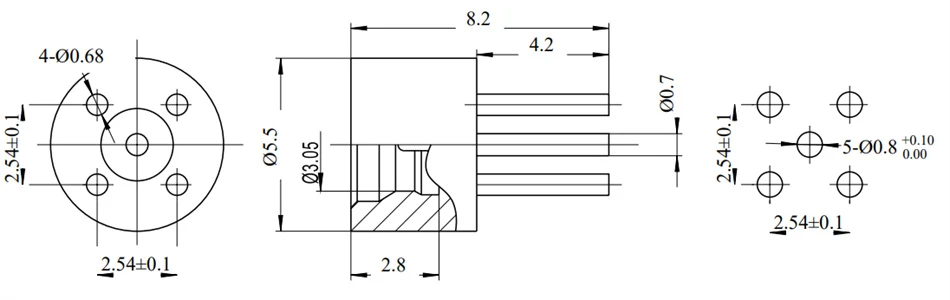

جی پی او (ایس ایم پی) پی سی بی کنیکٹر |
|||||
|
|
 |
||||
|

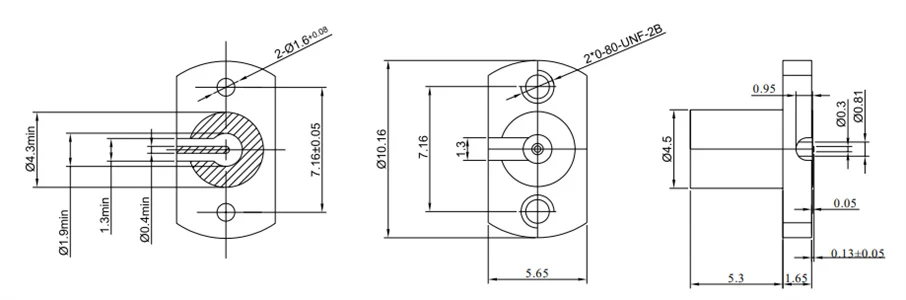

SKU |
تعدد |
vswr |
تنصیب |
مواد |
سگنل موڈ |
|
FR 2- GPO-JFD216 |
dc - 40 ghz |
1.50 |
سکرو باندھنا |
سٹینلیس سٹیل |
سطح کا اشارہ |
|
|
 |
||||
|
SKU |
تعدد |
vswr |
تنصیب |
مواد |
سگنل موڈ |
|
fr 2- gpo-jfd 216-1 |
dc - 40 ghz |
1.50 |
سکرو باندھنا |
سٹینلیس سٹیل |
درمیانی اور نچلے اشارے |
|
|
 |
||||
|

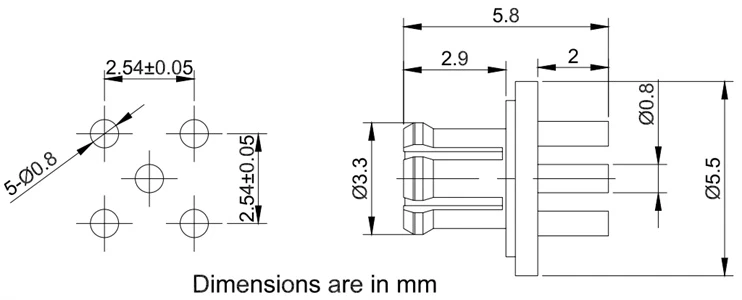

SKU |
تعدد |
vswr |
تنصیب |
مواد |
سگنل موڈ |
|
fr 2- gpo-khd |
DC - 18 ہرٹز |
1.25 |
کارٹریج سولڈرنگ |
پیتل کا سونے چڑھایا |
نا |
|
جی پی او (ایس ایم پی) پی سی بی کنیکٹر |
|||||
|
|
 |
||||
|
SKU |
تعدد |
vswr |
تنصیب |
مواد |
انٹرفیس کی قسم |
|
FR 2- GPO-JHD15 |
dc - 40 ghz |
1.50 |
کارٹریج سولڈرنگ |
پیتل کا سونے چڑھایا |
محدود ڈٹینٹ |
|
|
 |
||||
|
SKU |
تعدد |
vswr |
تنصیب |
مواد |
انٹرفیس کی قسم |
|
fr 2- gpo-jfd 246- f |
DC - 26. 5GHz |
1.45 |
سکرو باندھنا |
پیتل کا سونے چڑھایا |
مکمل ڈٹینٹ |
|
|
 |
||||
|

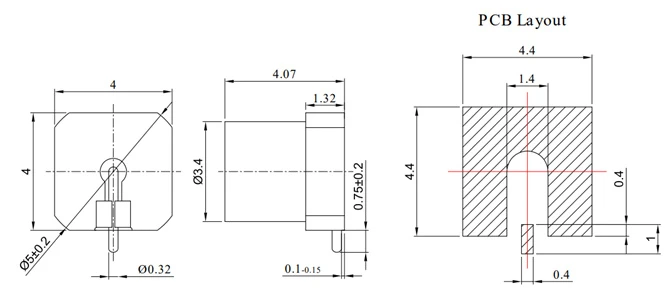

SKU |
تعدد |
vswr |
تنصیب |
مواد |
انٹرفیس کی قسم |
|
fr 2- GPO-JHD 23- f |
DC - 26. 5GHz |
1.45 |
کارتوس اور سطح کی سولڈرنگ |
پیتل کا سونے چڑھایا |
مکمل ڈٹینٹ |
|
جی پی او (ایس ایم پی) پی سی بی کنیکٹر |
|||||
|
|
 |
||||
|
SKU |
تعدد |
vswr |
تنصیب |
مواد |
انٹرفیس کی قسم |
|
FR 2- GPO-JHD 23- l |
DC - 26. 5GHz |
1.45 |
کارتوس اور سطح کی سولڈرنگ |
پیتل کا سونے چڑھایا |
محدود ڈٹینٹ |
|
|
|
||||
|
SKU |
تعدد |
vswr |
تنصیب |
مواد |
انٹرفیس کی قسم |
|
FR 2- GPO-JHD 23- s |
DC - 26. 5GHz |
1.45 |
کارتوس اور سطح کی سولڈرنگ |
پیتل کا سونے چڑھایا |
ہموار |
|
|
 |
||||
|
SKU |
تعدد |
vswr |
تنصیب |
مواد |
انٹرفیس کی قسم |
|
FR 2- GPO-JHD 2- s |
DC - 26. 5GHz |
1.45 |
کارٹریج سولڈرنگ |
پیتل کا سونے چڑھایا |
ہموار |
|

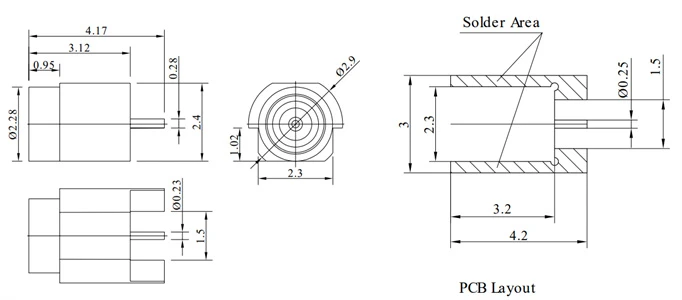

جی پی پی او (منی ایس ایم پی) پی سی بی کنیکٹر |
|||||
|
|
 |
||||
|
SKU |
تعدد |
vswr |
تنصیب |
مواد |
انٹرفیس کی قسم |
|
fr 2- gppo-jhd 1- s |
dc - 65 ghz |
1.57@40G |
سطح سولڈرنگ |
پیتل کا سونے چڑھایا |
ہموار |
|
|
 |
||||
|
SKU |
تعدد |
vswr |
تنصیب |
مواد |
انٹرفیس کی قسم |
|
fr 2- gppo-jhd1 |
dc - 65 ghz |
1.57@40G |
سطح سولڈرنگ |
پیتل کا سونے چڑھایا |
مکمل ڈٹینٹ |
|
|
 |
||||
|

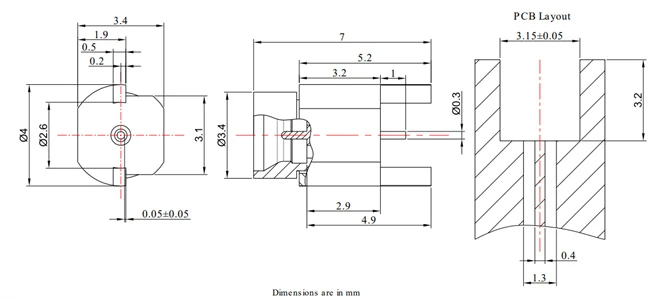

SKU |
تعدد |
vswr |
تنصیب |
مواد |
انٹرفیس کی قسم |
|
fr 2- gppo-jhd20r |
dc - 40 ghz |
1.25 |
افقی سطح سولڈرنگ |
پیتل کا سونے چڑھایا |
ہموار |
|
جی پی پی او (منی ایس ایم پی) اور جی 3 پی او (ایس ایم پی ایس) پی سی بی کنیکٹرز |
|||||
|
|
 |
||||
|
SKU |
تعدد |
vswr |
تنصیب |
مواد |
انٹرفیس کی قسم |
|
fr 2- gppo-jhd-s |
dc - 40 ghz |
1.50 |
کارٹریج سولڈرنگ |
پیتل کا سونے چڑھایا |
ہموار |
|
|
 |
||||
|
SKU |
تعدد |
vswr |
تنصیب |
مواد |
انٹرفیس کی قسم |
|
fr 2- G3PO-JHD 10-1 |
dc - 100 ghz |
1.70 |
افقی سطح سولڈرنگ |
پیتل کا سونے چڑھایا |
ہموار |
|

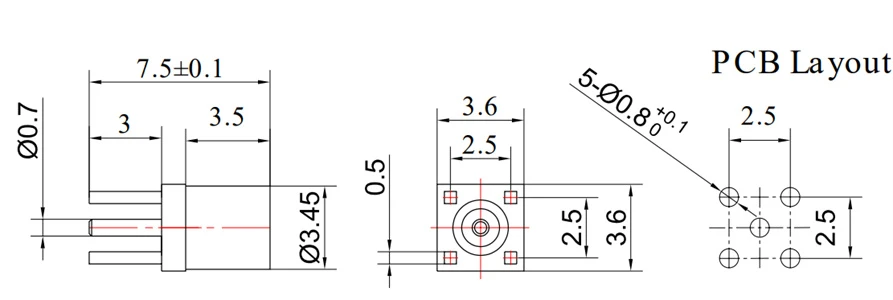

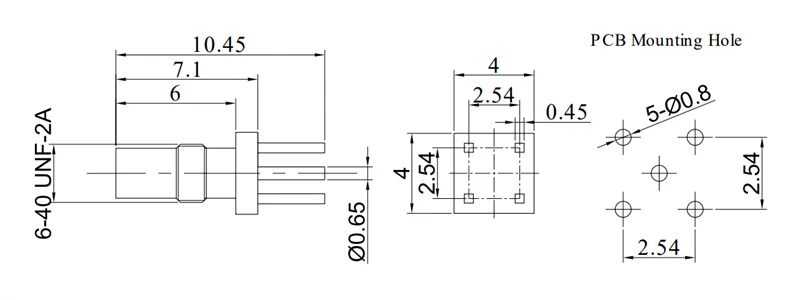

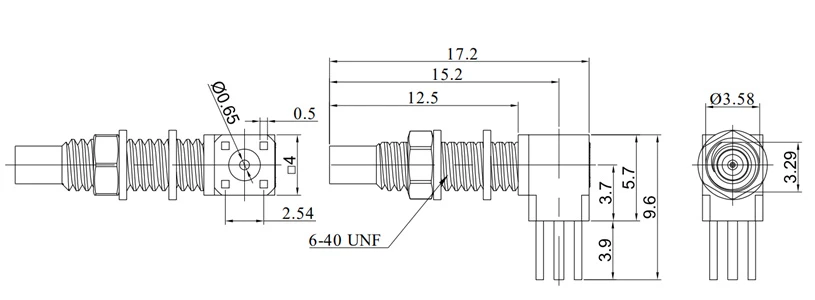

ایس ایس ایم سی پی سی بی کنیکٹر |
|||||
|
|
 |
||||
|
SKU |
تعدد |
vswr |
تنصیب |
مواد |
سگنل موڈ |
|
FR 2- SSMC-JWHD1 |
dc - 6 ghz |
1.35 |
کارٹریج سولڈرنگ |
پیتل کا سونے چڑھایا |
نا |
|
|
 |
||||
|
SKU |
تعدد |
vswr |
تنصیب |
مواد |
سگنل موڈ |
|
fr 2- SSMC-JYWHD5 |
dc - 6 ghz |
1.35 |
کارٹریج سولڈرنگ |
پیتل کا سونے چڑھایا |
نا |
|
|
 |
||||
|
SKU |
تعدد |
vswr |
تنصیب |
مواد |
سگنل موڈ |
|
fr 2- SSMC-JHD2 |
dc - 6 ghz |
1.35 |
کارٹریج سولڈرنگ |
پیتل کا سونے چڑھایا |
ہموار |
|

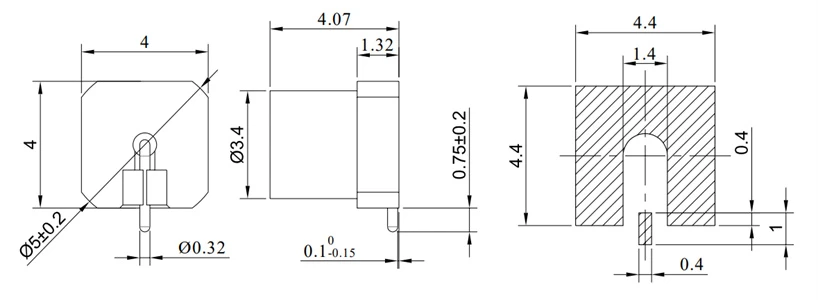

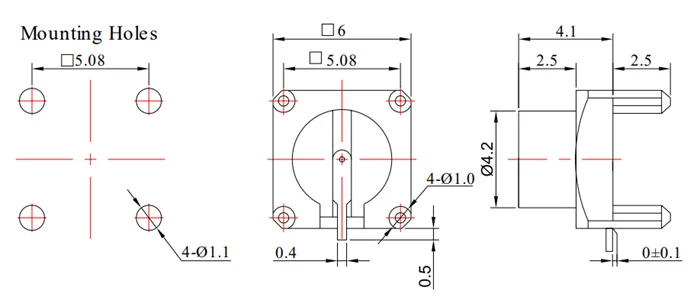

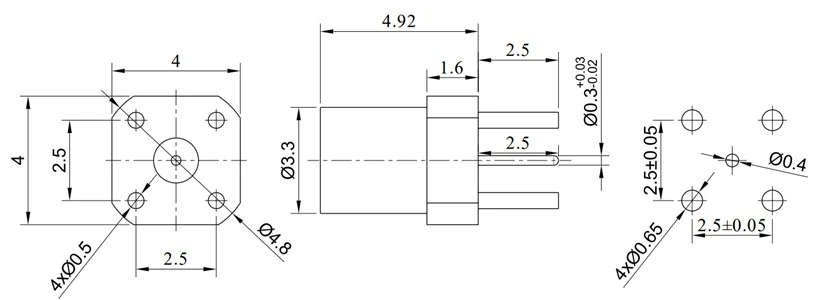

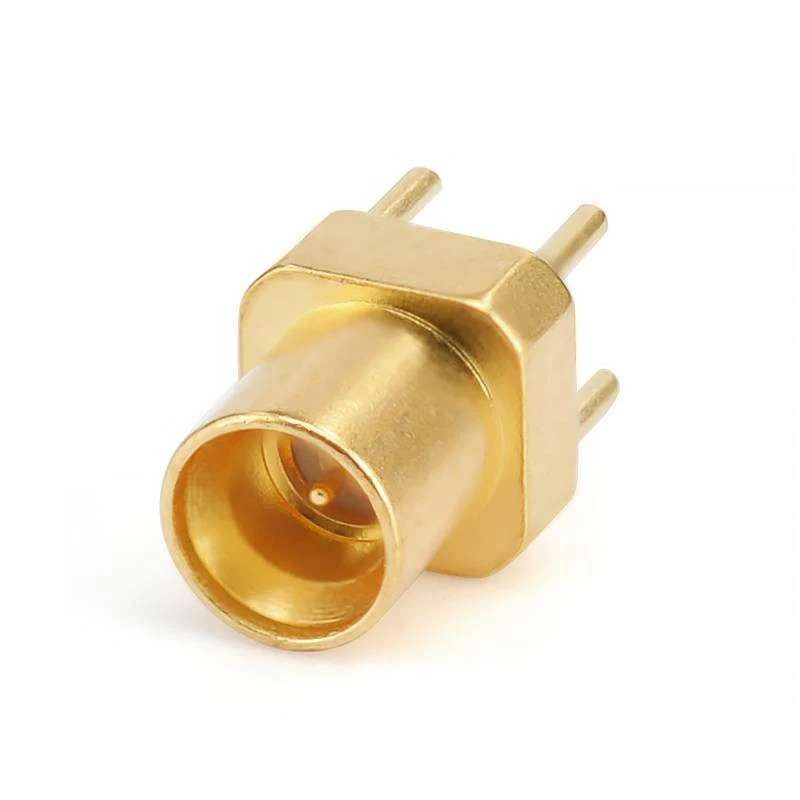

ایم ایم سی ایکس اور ایم سی ایکس پی سی بی کنیکٹر |
|||||
|
|
 |
||||
|
SKU |
تعدد |
vswr |
تنصیب |
مواد |
سگنل موڈ |
|
FR 2- MCX-KHD101E |
dc - 6 ghz |
1.30 |
کارٹریج سولڈرنگ |
پیتل کا سونے چڑھایا |
نا |
|
|
 |
||||
|
SKU |
تعدد |
vswr |
تنصیب |
مواد |
سگنل موڈ |
|
fr 2- mcx-keyd1e |
dc - 6 ghz |
1.20 |
بلک ہیڈ ماؤنٹ |
پیتل کا سونے چڑھایا |
نا |
|
|
 |
||||
|
SKU |
تعدد |
vswr |
تنصیب |
مواد |
سگنل موڈ |
|
fr 2- mmcx-khd1e |
dc - 6 ghz |
1.20 |
کارٹریج سولڈرنگ |
پیتل کا سونے چڑھایا |
نا |
|

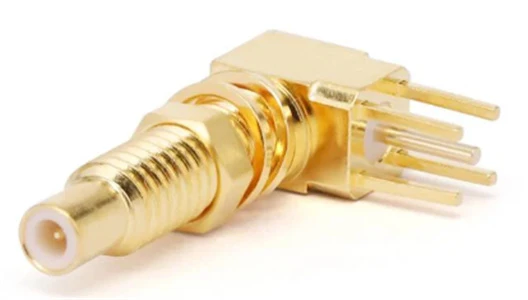

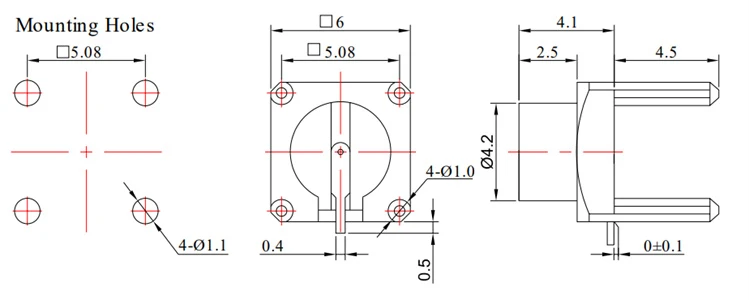

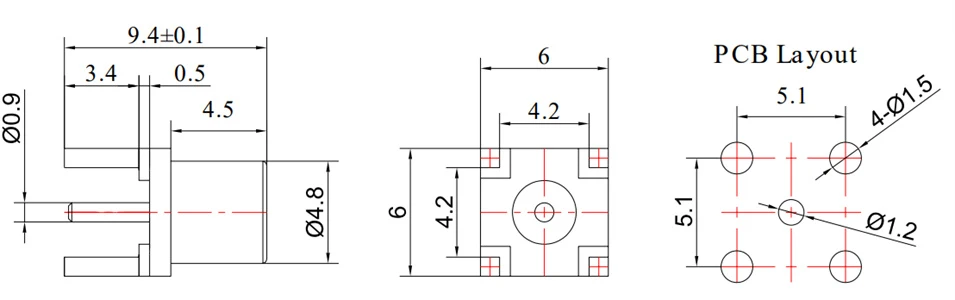

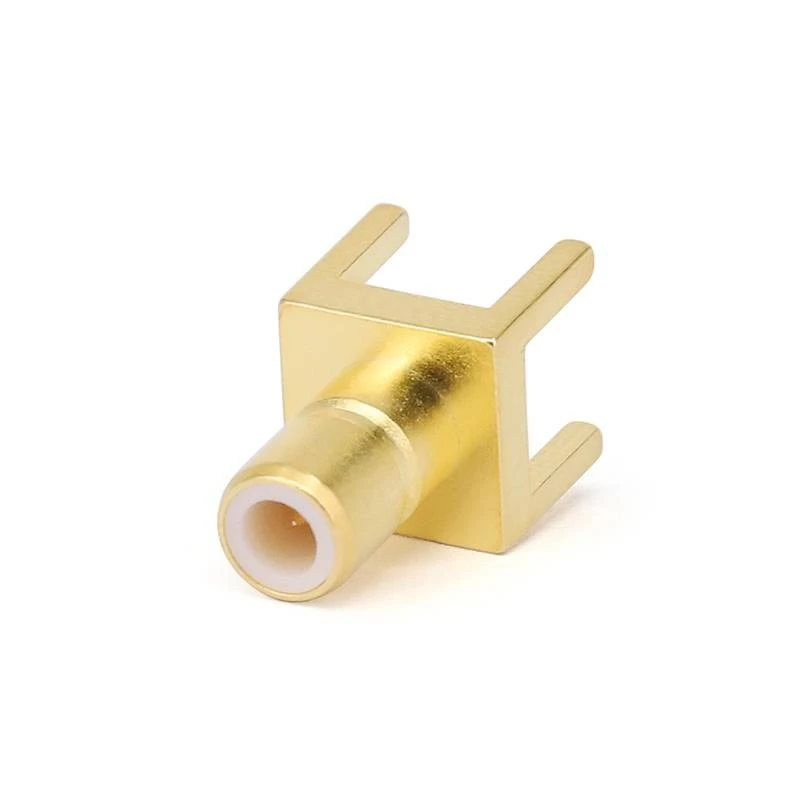

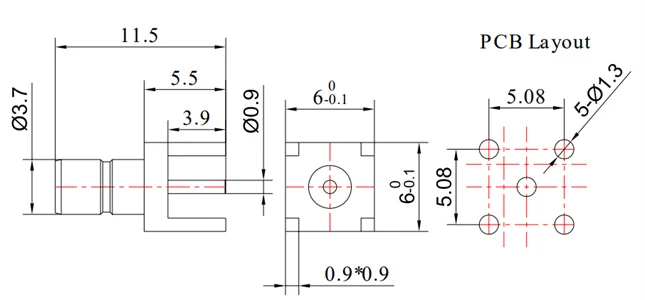

ایس ایم بی پی سی بی کنیکٹر |
|||||
|
|
 |
||||
|
SKU |
تعدد |
vswr |
تنصیب |
مواد |
سگنل موڈ |
|
fr 2- smb-JHD101E |
dc - 6 ghz |
1.35 |
کارٹریج سولڈرنگ |
پیتل کا سونے چڑھایا |
نا |
|
بی این سی پی سی بی کنیکٹر |
|||||
|
|
 |
||||
|
SKU |
تعدد |
vswr |
تنصیب |
مواد |
سگنل موڈ |
|
fr 2- bnc-ky -3 |
dc - 4 ghz |
1.30 |
بلک ہیڈ ماؤنٹ |
پیتل نی چڑھایا |
نا |
