امتیازی سنگل ٹیسٹ کے لئے ٹیسٹ آر ایف کیبل کا مرحلہ یا تاخیر سے ملاپ

امتیازی سگنل کی جانچ میں ، ٹیسٹ آر ایف کیبلز کے مرحلے یا تاخیر سے ملنے کی ضرورت بنیادی طور پر تفریق سگنلز کی ٹرانسمیشن خصوصیات اور جانچ کے منظر نامے کی درستگی کی ضروریات کے ذریعہ طے کی جاتی ہے۔

1. تفریق اشاروں کی ضروری خصوصیت کی حفاظت - مداخلت کی منسوخی کی بنیاد

امتیازی سگنلوں کا بنیادی فائدہ ان کی مشترکہ موڈ مداخلت (جیسے برقی مقناطیسی مداخلت اور شور) کو "فرق کے حساب کتاب" کے ذریعے وصول کرنے والے پر "فرق کے حساب کتاب" کے ذریعے منسوخ کرنے کی صلاحیت میں مضمر ہے ، اس حقیقت پر انحصار کرتے ہیں کہ "دونوں لائنوں پر سگنل میں مساوی طول و عرض اور مخالف قطبی.}" اگر دو کیبلز کے درمیان مرحلے یا تاخیر میں کوئی مماثلت موجود ہے تو ، یہ ایک مماثل ہے یا اس میں تاخیر کا سبب بنے گا ، یہ ایک مماثل ہے یا اس میں کوئی مماثلت ہے۔وقت کا فرق یا مرحلہ فرقوصول کنندہ پر پہنچنے والے دو اشاروں کے درمیان ، "مساوی طول و عرض اور مخالف قطبی.}" کے ہم آہنگی تعلقات میں خلل پڑتا ہے ، اس طرح کے معاملات میں ، مداخلت کو مؤثر طریقے سے منسوخ نہیں کیا جاسکتا ہے اور یہاں تک کہ اس کو بڑھایا جاسکتا ہے ، جس سے براہ راست امتیازی سگنلز کی اینٹی مداخلت کی صلاحیت .} کو کم کیا جاسکتا ہے۔

{{0} testing جانچ کی درستگی کو یقینی بنانے کے لئے سگنل مسخ سے پرہیز کرنا

امتیازی اشاروں کی ترسیل کا انحصار دونوں لائنوں کے "توازن" پر ہے:

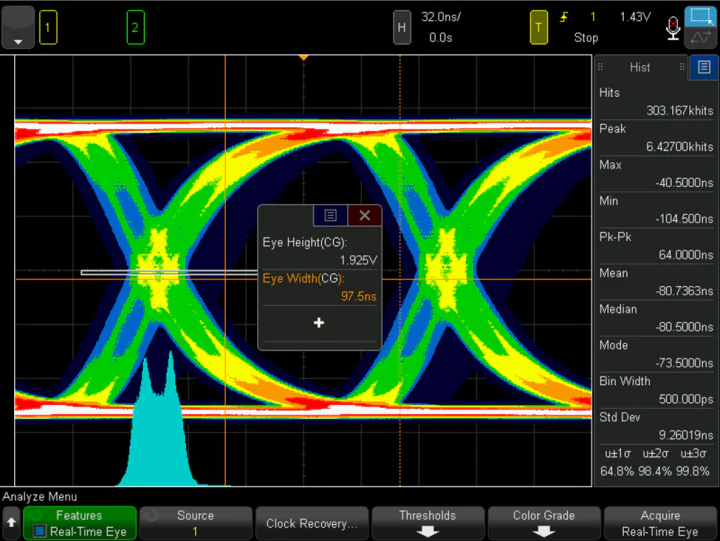

تاخیر سے ہونے والی مماثلت سے دونوں سگنل وصول کنندہ پر سنجیدگی سے پہنچنے کا سبب بنے گا ، جس کی وجہ سے ناگوار ویوفارم اوورلیپ (E .} g . ، بڑھتے ہوئے اور گرتے ہوئے کناروں کے مابین غلط تشریح) اور اس کے نتیجے میں پیدا ہوتا ہے۔ویوفارم مسخ;

ایک مرحلہ مماثل (خاص طور پر اعلی تعدد آر ایف منظرناموں میں) سگنلوں کے مرحلے کے تعلقات کو ڈیزائن کی توقعات سے انحراف کرنے کا سبب بنے گا ، جس سے اشاروں کی وقت کی منطق میں خلل پڑتا ہے .
یہ بگاڑ براہ راست ٹیسٹ کے نتائج کی صداقت کو متاثر کرے گا ، جس سے سگنل کے معیار اور ٹرانسمیشن کی کارکردگی . کے بارے میں غلطیاں پیدا ہوجائیں گی۔

3. تیز رفتار سگنل کے منظرناموں کو اپنانے کے لئے وقت کی غلطیوں کو روکنا

تیز رفتار تفریق سگنل ٹرانسمیشن (جیسے USB ، PCIE ، HDMI ، وغیرہ .) میں ، سگنل کی مدت انتہائی مختصر ہے (نانو سیکنڈ یا یہاں تک کہ Picosecond کی سطح) . یہاں تک کہ ایک چھوٹی سی تاخیر یا مرحلے کی انحراف (E . g. سے بھی فرق ہے۔ سگنل کا "وقت رکھیں" ، جس کی وجہ سےوقت کی غلطیاں{{0}}} اس سے وصول کنندہ میں ڈیٹا منطق (0 اور 1 کے درمیان الجھن) کی غلط فہمی کا باعث بنے گا ، بٹ غلطی کی شرح میں اضافہ کریں ، یا یہاں تک کہ سسٹم مواصلات کی ناکامی . کو "انٹرمیڈیٹ لنک" کے طور پر ، سگنل ٹرانسمیشن میں ، ٹیسٹ کیبلز کی مماثل کارکردگی سے یہ معلوم ہوتا ہے کہ اضافی وقت کے حصول کو براہ راست تعی .ن کیا جائے گا۔ کارکردگی .

{{0} sigin سگنل کی سالمیت کو برقرار رکھنا اور ثانوی مداخلت کو کم کرنا

مماثل مرحلے یا تاخیر کے ساتھ کیبلز ٹرانسمیشن لائن کے رکاوٹ کے تسلسل میں خلل ڈالیں گی ، جس کی وجہ سےسگنل کی عکاسیاورکراسسٹلک:

عکاسی سگنل سپرپوزیشن اور دوئم کا باعث بنے گی ، جس کے نتیجے میں اوورشوٹ اور انڈرشوٹ جیسے موجوں کی خرابی ہوگی۔

کراسسٹالک دو سگنل لائنوں کے مابین غیر ضروری برقی مقناطیسی جوڑے کا سبب بنے گا ، اور سگنلز کے ساتھ مزید مداخلت کریں گے .
دوسری طرف ، مماثل کیبلز ان مسائل کو کم سے کم کرسکتی ہیں ، جس سے ٹرانسمیٹر سے وصول کنندہ کو سگنل کی "سالمیت" کو یقینی بناتا ہے اور ٹیسٹ کے نتائج کو سسٹم کی اصل حالت کے ساتھ زیادہ مطابقت پذیر بناتے ہیں۔ .

خلاصہ یہ کہ ، مرحلہ یا تاخیر سے ملاپ کرنا متنازعہ سگنل ٹیسٹنگ . کی درستگی اور وشوسنییتا کو یقینی بنانے کے لئے ایک بنیادی شرط ہے خاص طور پر اعلی تعدد اور تیز رفتار منظرناموں میں ، اس کا اثر براہ راست ٹیسٹ کے نتائج کی درستگی اور نظام کی کارکردگی کی تشخیص کی درستگی سے متعلق ہے۔
