پی سی بی بورڈ کا ڈھانچہ

پی سی بی بورڈ کی ساخت میں بنیادی طور پر مختلف بورڈ پرت کے ڈھانچے شامل ہیں جیسے سنگل پرت بورڈ ، ڈبل پرت بورڈ ، اور ملٹی لیئر بورڈ . مندرجہ ذیل ایک تفصیلی ساختی تجزیہ ہے:

1. سنگل پرت بورڈ
ساختی ساخت: صرف ایک طرف تانبے کی ورق ہے ، اور دوسری طرف کوئی تانبے کی ورق نہیں ہے . اجزاء عام طور پر تانبے کے ورق کے بغیر سائیڈ پر رکھے جاتے ہیں ، اور تانبے کی ورق کے ساتھ سائیڈ بنیادی طور پر تار اور سولڈرنگ . کے لئے استعمال ہوتا ہے۔
درخواست کے منظرنامے: سادہ سرکٹس کے لئے موزوں ، جیسے الیکٹرانک گھڑیاں ، کھلونے ، وغیرہ . اس کی پیداوار کا عمل آسان ہے اور لاگت کم ہے ، لیکن اس کے افعال نسبتا سنگل . ہیں۔

2. ڈبل پرت بورڈ
سبسٹریٹ میٹریل: عام طور پر استعمال ہونے والا ایک FR -4 ہے ، جو شیشے کے فائبر اور ایپوسی رال کا مرکب ہے . اس میں اچھی مکینیکل طاقت ، موصلیت ، اور گرمی کی مزاحمت ہے ، اور سرکٹ بورڈ .} کے لئے مستحکم معاونت فراہم کرسکتی ہے۔
کنڈکٹو پرت: یعنی ، تانبے کی ورق ، جو سبسٹریٹ کے اوپری اور نچلے اطراف میں تقسیم کی جاتی ہے . موجودہ ٹرانسمیشن کے لئے مختلف سرکٹ پیٹرن تشکیل دیئے جاتے ہیں ، اور تانبے کے فیل کی موٹائی کو تقاضوں کے مطابق منتخب کیا جاسکتا ہے (اوز) ، 1 آونس کے مطابق ، 1. اونس تانبے کا ورق عام سرکٹس . کے لئے موزوں ہے
موصلیت کا مواد: پی پی (پریپریگ) ڈبل پرت بورڈ کے وسط میں موصل مواد کے طور پر استعمال ہوتا ہے {. یہ نیم علاج شدہ رال اور شیشے کے فائبر کا مرکب ہے ، جو دو پرتوں کو مضبوطی سے ایک ساتھ جوڑ سکتا ہے اور اس بات کو یقینی بناتا ہے کہ دو پرتوں کے درمیان کوئی شارٹ سرکٹ نہیں ہے .
سطح کے تحفظ کا مواد: بشمول سولڈر ماسک اور سلکس اسکرین پرت . سولڈر ماسک عام طور پر سبز ، سرخ ، یا سیاہ سیاہی ہوتا ہے ، جو تانبے کے ورق کو آکسیکرن اور زنگ سے بچانے کے لئے استعمال ہوتا ہے ، اور سولڈرنگ کے دوران ناپسندیدہ جگہوں پر سولڈر کو روکنے کے لئے استعمال ہوتا ہے ، جس میں صرف پیڈوں کو بے نقاب کیا جاتا ہے۔ سلکس اسکرین پرت عام طور پر سفید سیاہی ہوتی ہے ، جو پی سی بی بورڈ میں متن یا علامتوں جیسے جزو کی پوزیشن اور ماڈل پرنٹ کرنے کے لئے استعمال ہوتی ہے ، اسمبلی اور بحالی کی سہولت فراہم کرتی ہے .
ایپلی کیشن کے منظرنامے: پیداواری عمل کثیر پرت بورڈز کے مقابلے میں نسبتا simple آسان ہے . یہ درمیانے درجے کے سرکٹس کے لئے موزوں ہے ، جیسے آڈیو آلات ، ٹی وی سیٹ ، وغیرہ . اجزاء کو بورڈ کے دونوں اطراف میں ترتیب دیا جاسکتا ہے ، اور اس کے مقابلے میں ایک ہی لیٹر کی جگہ کا اہتمام کیا جاسکتا ہے ، اور نسبتا more زیادہ سے زیادہ وافر جگہ ہے۔

3. ملٹی لیئر بورڈ
سگنل پرت: اجزاء اور تاروں کو رکھنے کے لئے استعمال کیا جاتا ہے ، یہ اہم پرت ہے جو مختلف اجزاء کو جوڑتی ہے ، بشمول اوپر کی پرت (اوپر کی پرت) ، نیچے پرت (نیچے پرت) ، اور ایک سے زیادہ انٹرمیڈیٹ سگنل وائرنگ پرت {. اس کا وائرنگ ڈیزائن براہ راست پورے پی سی بی کی کارکردگی اور قابل اعتماد کو متاثر کرتا ہے {1.
پاور پرت اور زمینی پرت: عام طور پر درمیانی پرت میں واقع ہوتا ہے ، جو پورے سرکٹ بورڈ کے لئے مستحکم بجلی کی فراہمی اور گراؤنڈنگ مہیا کرنے کے لئے استعمال ہوتا ہے . مثال کے طور پر ، چار پرت بورڈ میں ، درمیانی پرت 1 "بجلی کی فراہمی کے لئے وقف کردہ چینل" کے طور پر کام کرسکتا ہے ، جیسے پورے بورڈ کو طاقت دینے کے لئے +5 v لائن ، یا "گراؤنڈ" (گراؤنڈ گراؤنڈ "کے طور پر۔ سگنل لائنوں کے ایک اور گروپ کے لئے وائرنگ پرت .
موصل پرت: ایف آر -4 یا دیگر موصل مواد کو مختلف کنڈکٹو پرتوں کو الگ کرنے ، مختصر سرکٹس کو روکنے ، اور اشاروں کی آزادی اور استحکام کو یقینی بنانے کے لئے استعمال کیا جاتا ہے .

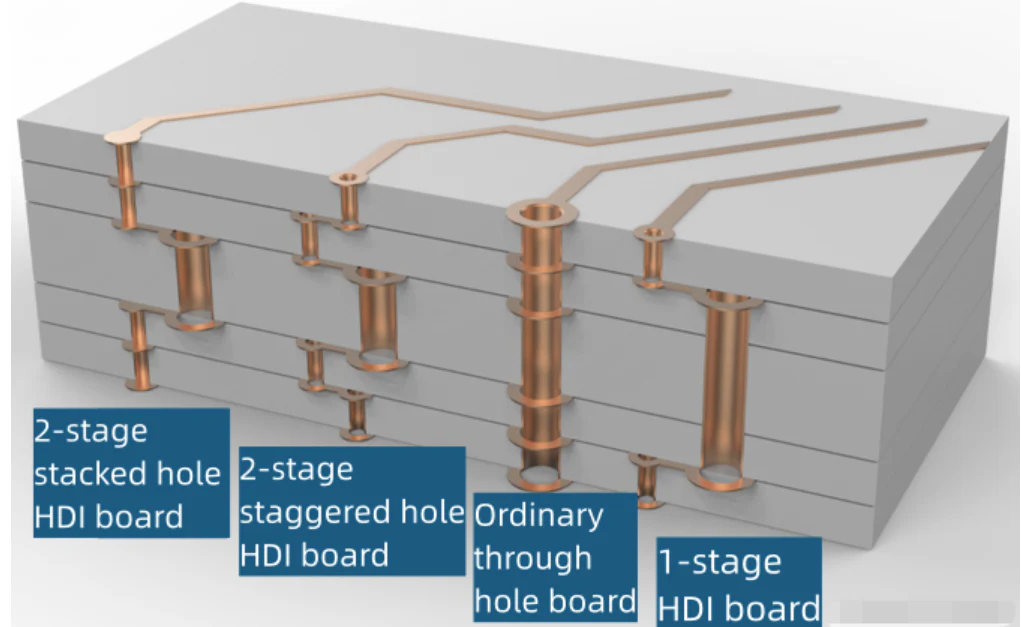

Vias: بشمول سوراخوں ، اندھے سوراخوں ، اور دفن شدہ سوراخوں کے ذریعے . پورے بورڈ کے ذریعے چلنے والے سوراخوں کے ذریعے اور مختلف پرتوں کے سرکٹس کو مربوط کرنے اور روایتی اجزاء کو ماؤنٹ کرنے کے لئے استعمال ہوتے ہیں۔ بلائنڈ ہولز کو اوپر کی پرت اور اندرونی تہوں کو مربوط کرنے کے لئے استعمال کیا جاتا ہے ، عام طور پر اعلی تعدد سگنل ٹرانسمیشن کے لئے ، جو راستے کی لمبائی کو کم کرسکتے ہیں اور سگنل ٹرانسمیشن کو تیز تر بنا سکتے ہیں۔ دفن شدہ سوراخ اندرونی تہوں . کے مابین بجلی کے رابطوں کے لئے ذمہ دار ہیں ، اعلی کثافت والے بورڈوں میں ، اندھے سوراخوں اور دفن سوراخوں کا امتزاج مزید لائنوں کو ایڈجسٹ کرسکتا ہے جبکہ بورڈ سے بہت زیادہ موٹی . ہونے سے بچ سکتا ہے۔
سطح کے علاج کی پرت: ڈبل پرت بورڈ کی طرح ، اس میں سولڈر ماسک اور ایک سلکس اسکرین پرت ہوتی ہے ، جو تحفظ اور شناخت کے کردار ادا کرتی ہے . اس کے علاوہ ، کچھ اعلی کے آخر میں ملٹی پرت بورڈز بھی سطح کے سونے کی چڑھانا اور دیگر علاج سے بھی گزریں گے تاکہ چالکتا اور سنکنرن کی مزاحمت کو بہتر بنایا جاسکے اور سنکنرن کی مزاحمت {4.}
درخواست کے منظرنامے: اعلی کثافت ، تیز رفتار ، اور اعلی تعدد پیچیدہ سرکٹس کے لئے موزوں ، جیسے کمپیوٹر مدر بورڈز ، موبائل فون مدر بورڈز ، وغیرہ {. سرکٹ کی کارکردگی کی ضروریات کو پورا کرنے کے لئے پرتوں کی تعداد میں اضافہ کیا جاسکتا ہے۔
