یگی اینٹینا اور لاگ ان وقتی اینٹینا کے درمیان کیا فرق ہے؟

یاگی اینٹینا (یگی-اوڈا اینٹینا) اور لاگ ان وقتا فوقتا اینٹینا دونوں ہی دشاتمک ، اختتامی فائر اینٹینا ہیں ، لیکن ان کے مختلف آپریٹنگ اصولوں کی وجہ سے ڈیزائن ، کارکردگی اور ایپلی کیشنز میں نمایاں طور پر فرق ہے۔



1. ساختی ڈیزائن

یاگی اینٹینا

a پر مشتمل ہےکارفرما عنصر(فیڈ لائن سے منسلک فعال ریڈی ایٹر) ، ایکعکاس(کارفرما عنصر سے لمبا) ، اور ایک سے زیادہڈائریکٹرز(کارفرما عنصر سے چھوٹا) .

عناصر کا اہتمام سیدھی لائن میں کیا جاتا ہے ، جس کے سامنے چلنے والے عنصر اور ڈائریکٹرز کے پیچھے . میں عکاس ہوتا ہے۔

عام طور پر عنصر کی ایک چھوٹی سی تعداد ہوتی ہے (E .} g . ، 1 عکاس + 1 کارفرما عنصر + 3 - 10 ڈائریکٹرز) ، جس سے ساخت کو کمپیکٹ . بناتا ہے۔

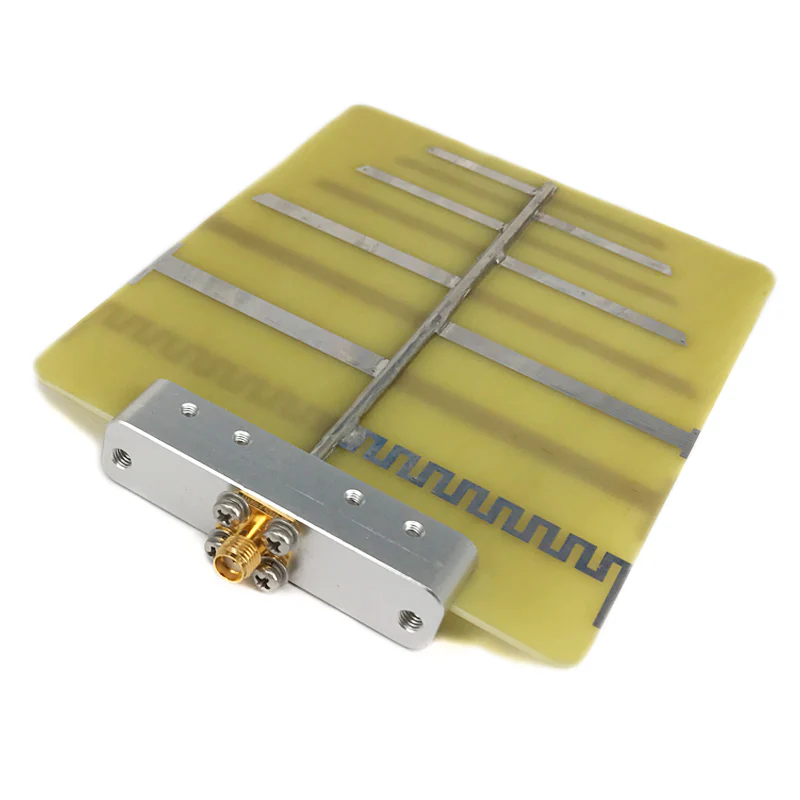

لاگ ان وقفے وقفے سے اینٹینا

کی ایک سیریز پر مشتمل ہےڈپول جیسے عناصر(振子) آہستہ آہستہ بڑھتی ہوئی لمبائی کے ساتھ ، مرکزی بوم یا فیڈ لائن کے ساتھ ترتیب دیا گیا .

عنصر کی لمبائی اور وقفہ کاری aلاگ ان وقتا فوقتا رشتہ: لگاتار عنصر کی لمبائی اور فاصلوں کا تناسب مستقل ہے (e . g.} ، τ=ln ln {+1 {= dn dn +1 ، جہاں}<1).

وسیع بینڈوتھ کے حصول کے لئے مزید عناصر (اکثر 10 - 30+) کی ضرورت ہوتی ہے ، جس کے نتیجے میں لمبی ، زیادہ پیچیدہ ڈھانچہ . ہوتا ہے۔



2. آپریٹنگ اصول

یاگی اینٹینا

گونج ڈیزائن: ہر عنصر (عکاس ، کارفرما عنصر ، ڈائریکٹرز) کو ایک مخصوص تعدد (ہدف کی طول موج پر گونج) کے مطابق بنایا جاتا ہے . عکاس اور ہدایت کار ایک سمت (ڈائریکٹرز کی طرف) . میں تابکاری پر فوکس کرنے کے لئے کارفرما عنصر کے ساتھ تعامل کرتے ہیں۔

تابکاری کو آگے کی سمت (ڈائریکٹرز کی طرف) میں تعمیری مداخلت اور الٹ سمت میں تباہ کن مداخلت (عکاس کے ذریعہ مسدود) . کے ذریعہ بڑھایا جاتا ہے۔

لاگ ان وقفے وقفے سے اینٹینا

غیر گونج ڈیزائن: کسی بھی عنصر کو کسی مخصوص تعدد . کے بجائے کسی بھی تعدد پر ، کسی بھی فریکوئنسی پر ، صرف عناصر کا ایک ذیلی سیٹ (جن کی لمبائی اس تعدد کے لئے ~ λ/2 ہے) کے مطابق نہیں ہے۔

لاگ ان وقفہ تناسب τ اس بات کو یقینی بناتا ہے کہ اینٹینا کی کارکردگی وقتا فوقتا ایک لوگرتھمک فریکوینسی اسکیل پر دہراتی ہے ، جس سے وسیع بینڈ . میں مستقل آپریشن کو قابل بناتا ہے۔



3. بینڈوتھ

یہ ہےسب سے اہم فرق:

یاگی اینٹینا: تنگ بینڈوتھ (عام طور پر مرکز کی فریکوئنسی کا 10–20 ٪) . کارکردگی اس حد سے باہر تیزی سے کم ہوتی ہے کیونکہ گونج والے عناصر صرف ایک مخصوص طول موج . کے لئے بہتر ہوتے ہیں۔

لاگ ان وقفے وقفے سے اینٹینا: الٹرا چوڑا بینڈوتھ (اکثر متعدد آکٹیوس کو ڈھانپتا ہے ، ای . g . ، 1:10 یا وسیع تر تعدد تناسب) . وہ لاگ ان وقتا فوقتا عنصر کے انتظامات کی وجہ سے اپنے پورے بینڈ میں مستحکم کارکردگی کو برقرار رکھتے ہیں ، جو مختلف طول موجوں کے مطابق ہے {7 {7}



4. حاصل

یاگی اینٹینا: ان کے تنگ بینڈوتھ کے اندر اعلی فائدہ (عام طور پر 5-15 DBI) . ڈائریکٹرز کی تعداد (مزید ڈائریکٹرز=زیادہ سے زیادہ فائدہ ، لیکن تنگ بینڈوتھ) .} میں اضافہ ہوتا ہے۔

لاگ ان وقفے وقفے سے اینٹینا: ان کے وسیع بینڈ میں اعتدال پسند لیکن مستحکم فائدہ (عام طور پر 3–10 DBI) . حاصل تعدد کے ساتھ تھوڑا سا مختلف ہوتا ہے ، جس سے وہ ملٹی بینڈ ایپلی کیشنز . کے لئے قابل اعتماد ہوتا ہے۔



5. سمت

دونوں ہیںدشاتمک (اختتام فائر) اینٹینا، ایک بنیادی سمت میں زیادہ تر توانائی پھیلانا:

یاگی اینٹینا: ایک تنگ مین لوب (کم بیم وڈتھ) اور نچلے سائیڈ لوبس کے ساتھ بہت تیز ہدایت ، جس سے وہ انتہائی مرکوز .

لاگ ان وقفے وقفے سے اینٹینا: یگیس کے مقابلے میں قدرے وسیع تر لاب کے ساتھ اعتدال پسند ہدایت ، لیکن یہ بیم وڈتھ ان کی وسیع تعدد کی حد . میں مستحکم رہتا ہے۔



6. ایپلی کیشنز

بینڈوتھ میں کلیدی امتیاز ان کے استعمال کے معاملات چلاتا ہے:

یاگی اینٹینا: مثالی کے لئےتنگ بینڈ ، فکسڈ فریکوئینسی ایپلی کیشنزجہاں اعلی فائدہ اور تیز سمت کو ترجیح دی جاتی ہے ، جیسے:

ٹی وی/ریڈیو براڈکاسٹنگ کا استقبال (E . G . ، UHF/VHF TV اینٹینا) .

پوائنٹ ٹو پوائنٹ مواصلات (ای . g . ، دیہی انٹرنیٹ کے لئے مائکروویو لنکس) .

شوقیہ ریڈیو (HF/VHF بینڈ) اور ریڈار سسٹم .

لاگ ان وقفے وقفے سے اینٹینا: کے لئے ترجیح دیوائڈ بینڈ ایپلی کیشنزمتعدد تعدد میں کوریج کی ضرورت ہوتی ہے ، جیسے:

مواصلات کے نظام (فوجی ، ہنگامی خدمات) کو مختلف تعدد . پر کام کرنے کی ضرورت ہے

EMC (برقی مقناطیسی مطابقت) جانچ (وسیع بینڈوں میں مداخلت کا پتہ لگانے کے لئے) .

شارٹ ویو سے مائکروویو ریسیورز/ٹرانسمیٹر (ای .} g . ، سپیکٹرم تجزیہ کار ، ریڈیو فلکیات) .



خلاصہ ٹیبل

خصوصیت	یاگی اینٹینا	لاگ ان وقتا فوقتا اینٹینا
ساخت	کارفرما عنصر + 1 عکاس + کچھ ڈائریکٹرز	اسکیلڈ ڈپولس کی سیریز (لاگ ان وقتا فوقتا تناسب)
بینڈوتھ	تنگ (سینٹر فریکوئنسی کا 10–20 ٪)	وسیع (ایک سے زیادہ آکٹیوس ، ای .} g . ، 1:10)
فائدہ	اعلی (5-15 ڈی بی آئی) لیکن تعدد پر منحصر	اعتدال پسند (3-10 DBI) اور پورے بینڈ میں مستحکم
ہدایت	تیز (تنگ مین لوب ، کم سائیڈ لوب)	اعتدال پسند (وسیع تر مرکزی لوب ، بینڈ کے اوپر مستحکم)
آپریٹنگ اصول	گونج (مخصوص طول موج کے مطابق)	غیر گونج (مختلف طول موج کے مطابق)
عام ایپلی کیشنز	فکسڈ فریکوینسی ٹی وی ، پوائنٹ ٹو پوائنٹ لنکس	وائڈ بینڈ مواصلات ، ای ایم سی ٹیسٹنگ



مختصرا. ، یاگیس ایکسل تنگ بینڈ ، اعلی والے منظرناموں میں ، جبکہ لاگ ان وقفے سے متعلق اینٹینا وسیع بینڈ لچک کے لئے ناگزیر ہیں .
