نیم سخت اور نیم لچکدار کیبلز کے مابین کیا فرق ہے؟



نیم سخت اور نیم لچکدار کیبلز کے مابین موازنہ

دونوں نیم سخت اور نیم لچکدار کیبلز کو اعلی اور کم تعدد مواصلات کے منظرناموں میں وسیع پیمانے پر استعمال کیا جاتا ہے ، لیکن وہ ساخت ، لچک ، کارکردگی اور اطلاق کے منظرناموں میں نمایاں طور پر مختلف ہیں . ذیل میں ایک تفصیلی موازنہ ہے۔



1. ساختی ڈیزائن

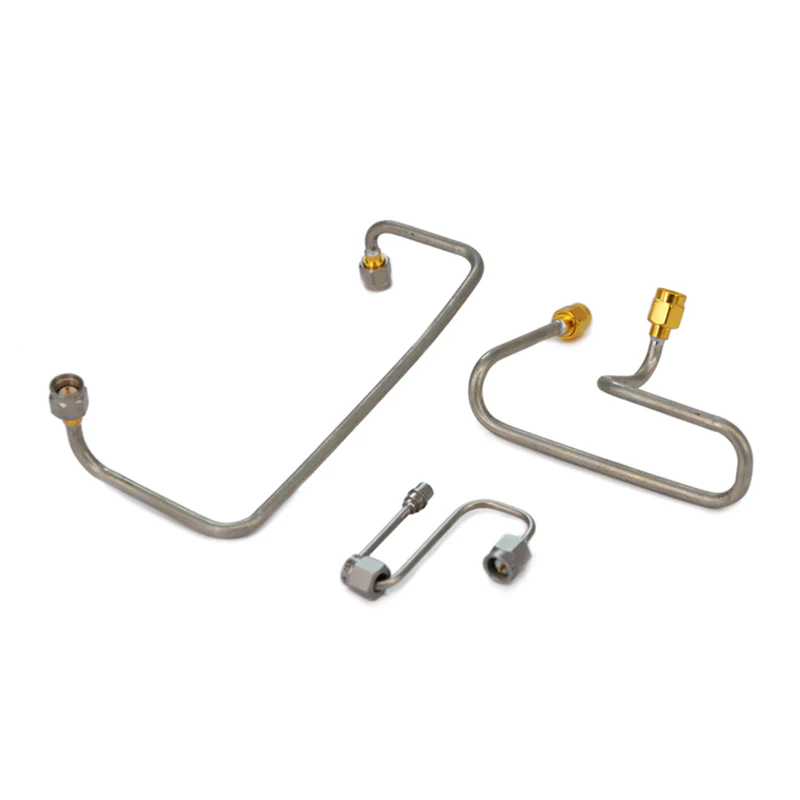

نیم سخت کیبلز
بیرونی کنڈکٹر ایک مقررہ قطر کے ساتھ ٹھوس ، غیر موڑنے والے مواد (عام طور پر تانبے) سے بنا ہے۔ اندرونی کنڈکٹر کو مرکزی طور پر ڈائی الیکٹرک مواد (E . g . ، ptfe) . کے ذریعہ مرکزی تعاون حاصل ہے۔
ایک بار تشکیل ہونے کے بعد ، یہ ایک مقررہ شکل کو برقرار رکھتا ہے اور خصوصی ٹولز کے بغیر آسانی سے جھکا یا دوبارہ تشکیل نہیں دیا جاسکتا .

نیم لچکدار کیبلز
بیرونی کنڈکٹر میں ایک لٹڈ ڈھانچہ پیش کیا گیا ہے ، جس میں پوری لٹکی پرت کو رنگ دیا گیا ہے ، جس سے یہ نیم سخت کیبلز کے ٹھوس بیرونی کنڈکٹر . کے اندرونی کنڈکٹر سے بھی زیادہ خراب ہوجاتا ہے ، لیکن اندرونی کنڈکٹر کو بھی ایک ڈائیلیٹرک مادے کی مدد کی جاتی ہے ، لیکن لٹڈ ڈھانچہ ہاتھ یا سادہ ٹولز کے ذریعہ بار بار موڑنے اور تشکیل دینے کی اجازت دیتا ہے {.



2. لچک کا موازنہ

نیم سخت کیبلز
ان میں اعلی سختی ہے ، تشکیل کے بعد اپنی شکل برقرار رکھنا اور پیشہ ورانہ ٹولز کے بغیر موڑنے پر مجبور کرنے کے لئے . کو موڑنے کے لئے مضبوط مزاحمت کی نمائش کرنا بیرونی کنڈکٹر کو نقصان پہنچا سکتا ہے ، جس کی وجہ سے کارکردگی کی کمی . کا سبب بنتی ہے۔

نیم لچکدار کیبلز
وہ اعتدال پسند لچک پیش کرتے ہیں ، مستقل نقصان کے بغیر بار بار موڑنے ، کوئنگ ، یا رکاوٹوں کے گرد گھومنے کی اجازت دیتے ہیں۔



3. بجلی کی کارکردگی کے پیرامیٹرز

پیرامیٹر	نیم سخت کیبلز	نیم لچکدار کیبلز
رکاوٹ استحکام	عمدہ - فکسڈ جیومیٹری تمام تعدد . میں مستقل رکاوٹ کو یقینی بناتا ہے	نیم سخت سے اچھا لیکن کمتر - بریٹڈ بیرونی کنڈکٹر انتہائی اعلی تعدد . میں معمولی رکاوٹ کے اتار چڑھاو کا سبب بن سکتے ہیں۔
نقصان	ٹھوس بیرونی کنڈکٹر . کی ہموار سطح کی وجہ سے ، خاص طور پر مائکروویو بینڈ میں (خاص طور پر 100+ گیگ ہرٹز) میں کم اندراج کا نقصان	نیم سخت سے زیادہ اندراج کا نقصان ، خاص طور پر اعلی تعدد پر ، بریٹڈ بیرونی کنڈکٹر میں چھوٹے چھوٹے خلیجوں اور سطح کی بے ضابطگیوں کی وجہ سے .
بچت کی تاثیر	عمدہ (عام طور پر> 100 ڈی بی) . ٹھوس بیرونی کنڈکٹر مؤثر طریقے سے EMI اور RFI . کو روکتا ہے	اچھا (عام طور پر 80 ڈی بی) لیکن بریڈڈ کنڈکٹر میں نیم سخت . سے کم فرق سے معمولی EMI رساو . کا سبب بن سکتا ہے۔
پاور ہینڈلنگ کی گنجائش	اعلی - ٹھوس کنڈکٹروں میں گرمی کی کھپت موثر ہوتی ہے ، جو اعلی طاقت کے منظرناموں کے لئے موزوں ہے .	کم - بریٹڈ کنڈکٹرز کی ناقص تھرمل چالکتا بجلی کی گنجائش . کو محدود کرتی ہے



4. درخواست کے منظرنامے

نیم سخت کیبلز
اعلی تعدد ، اعلی صحت سے متعلق منظرناموں کے لئے موزوں ہے جس میں سخت استحکام اور کم نقصان کی ضرورت ہوتی ہے ، جیسے:

ایرو اسپیس اور دفاعی نظام (ریڈار ، سیٹلائٹ مواصلات) ؛

مائکروویو ٹیسٹ کا سامان (ویکٹر نیٹ ورک تجزیہ کار ، سگنل جنریٹر) ؛

میڈیکل ڈیوائسز (ایم آر آئی مشینیں ، مائکروویو تھراپی سسٹم) ؛

مقررہ لمبائی کے ساتھ مستقل تنصیبات (E . g . ، بیس اسٹیشن اینٹینا فیڈر) .

نیم لچکدار کیبلز
اچھی کارکردگی کے ساتھ اعتدال پسند لچک کی ضرورت والے منظرناموں کے لئے موزوں ، جیسے:

پورٹ ایبل ٹیسٹ سیٹ اپ (E .} g . ، آلات اور ڈاٹس کے مابین رابطے) ؛

انڈور آر ایف سسٹم (وائی فائی روٹرز ، سیلولر سگنل بوسٹرز) ؛

ایسے منظرناموں میں کبھی کبھار تشکیل نو کی ضرورت ہوتی ہے (E .} g . ، لیبارٹری پروٹو ٹائپ ڈویلپمنٹ) ؛

RF سوئچ میٹرکس میں اندرونی رابطے .

خلاصہ

نیم سخت کیبلز اعلی کارکردگی ، فکسڈ انسٹالیشن کے منظرناموں میں ایکسل ہیں ، دوسری طرف اعلی استحکام اور کم نقصان . نیم لچکدار کیبلز کی پیش کش کرتے ہیں ، دوسری طرف ، اچھی کارکردگی کے ساتھ اعتدال پسند لچک کی ضرورت ہوتی ہے ، متوازن فعالیت اور استعمال کی صلاحیت .



اضافی نوٹ: لاگت اور بحالی کے اختلافات

نیم سخت کیبلز:
Higher manufacturing costs due to the solid copper outer conductor and the need for specialized tools for formation. Installation and maintenance are more complex (requiring professional operators). However, their stable performance, resistance to aging, and wear result in lower long-term costs, making them suitable for scenarios with strict reliability requirements.

نیم لچکدار کیبلز:
بریٹڈ بیرونی کنڈکٹرز کے لئے آسان پیداوار کے عمل کی وجہ سے کم اخراجات اور خصوصی تشکیل دینے والے ٹولز . اضافی طور پر ، ان کی دستی موڑ کی بحالی اور تشکیل نو کے اخراجات کو کم کرتا ہے ، جس سے وہ منظرنامے کے ل ideal مثالی بناتے ہیں جس میں بار بار ایڈجسٹمنٹ کی ضرورت ہوتی ہے یا بجٹ کی رکاوٹوں کے ساتھ .}



توسیع: مکمل لچکدار کیبلز کے ساتھ مختصر موازنہ

"نیم لچکدار" پوزیشننگ کو بہتر طور پر سمجھنے کے لئے ، مکمل طور پر لچکدار کیبلز کے ساتھ ایک مختصر موازنہ مفید ہے:
مکمل طور پر لچکدار کیبلز نے بیرونی کنڈکٹروں کو عام طور پر ٹھیک تانبے کے تاروں سے لٹکا دیا ہے (تھوڑا سا یا کوئی ٹننگ کے ساتھ نہیں) ، موڑنے یا یہاں تک کہ .}}}}}}}}}}} کے لئے انتہائی لچک پیش کرتا ہے ، تاہم ، ان کی بجلی کی کارکردگی (E . g {2. ، شیلڈنگ استحکام ، شیلڈنگ استحکام ، شیلڈنگ استحکام ، شیلڈنگ استحکام ، شیلڈنگ استحکام ، شیلڈنگ کی استحکام سے کم ہے۔ اعلی لچکدار ضروریات کے ساتھ کم تعدد ایپلی کیشنز (E .} G . ، ہیڈ فون تاروں ، چھوٹے آلات میں اندرونی رابطے) .
نیم لچکدار کیبلز لچک اور کارکردگی کے مابین ایک توازن برقرار رکھتے ہیں ، نیم سخت (اعلی کارکردگی لیکن غیر ایڈجسٹ) اور مکمل طور پر لچکدار (اعلی لچکدار لیکن کمزور کارکردگی) کیبلز . کے درمیان فرق کو پُر کرتے ہیں۔
