پاور ڈیوائڈرز اور اسپلٹر
ایک پیغام چھوڑیں۔
پاور ڈیوائڈرز اور پاور اسپلٹرز کا تعلق فنکشن اور اطلاق میں ہوتا ہے اور اکثر ایک دوسرے کے ساتھ استعمال کیا جاتا ہے {{0} strict سختی سے بولتے ہیں ، تاہم ، بنیادی طور پر اس کے لحاظ سے ٹھیک ٹھیک اختلافات موجود ہیں۔ڈیزائن کے اہداف ، فنکشنل فوکس ، اور اطلاق کے منظرنامے. مخصوص اختلافات مندرجہ ذیل ہیں:
1. بنیادی افعال اور ڈیزائن اہداف
پاور ڈیوائڈر
اس کا بنیادی حصہ ہے"دو طرفہ پن". یہ نہ صرف ایک ان پٹ پاور کو ایک سے زیادہ آؤٹ پٹ (تقسیم وضع) میں تقسیم کرسکتا ہے بلکہ ایک سے زیادہ ان پٹ طاقتوں کو ایک آؤٹ پٹ (امتزاج وضع) میں بھی جوڑ سکتا ہے ، لہذا اسے "پاور ڈیوائڈر-کمبینر" . بھی کہا جاتا ہے۔
ڈیزائن پر زور دیتا ہےپورٹ مماثل ، کم نقصان ، اور اعلی تنہائیفارورڈ ڈسٹری بیوشن اور ریورس امتزاج دونوں کے دوران موثر آپریشن کو یقینی بنانے کے لئے ، بندرگاہوں کے مابین سگنل کی عکاسی اور مداخلت کو کم کرنا .
پاور اسپلٹر
اس کا بنیادی حصہ ہے"یکجہتی"، صرف ایک ان پٹ پاور کو متعدد آؤٹ پٹ میں تقسیم کرنے پر توجہ مرکوز کرتے ہوئے الٹ امتزاج فنکشن . پر غور کیے بغیر
ڈیزائن پر زیادہ زور دیا جاتا ہےآسان بجلی کی تقسیم کا تناسب، ریورس تنہائی اور مماثلت کے ل lower کم ضروریات کے ساتھ ، اور ڈھانچہ آسان ہوسکتا ہے (جیسے صرف ایک ریزٹر نیٹ ورک یا ایک سادہ ٹرانسمیشن لائن استعمال کرنا) .
{{0} technical تکنیکی اشارے میں اختلافات
| اشارے | پاور ڈیوائڈر | پاور اسپلٹر |
|---|---|---|
| علیحدگی | بندرگاہوں کے مابین مداخلت سے بچنے کے لئے اعلی (عام طور پر ＞ 20db) | کم (سختی سے ضرورت نہیں ہوسکتی ہے) |
| دو طرفہ | دو طرفہ آپریشن (تقسیم/امتزاج) کی حمایت کرتا ہے | صرف غیر مستقیم تقسیم کی حمایت کرتا ہے |
| وولٹیج اسٹینڈنگ لہر تناسب (VSWR) | اچھے دو طرفہ مماثلت کو یقینی بنانے کے لئے کم (عام طور پر ＜ 1.2) | اعلی (ان پٹ پورٹ کا صرف بنیادی ملاپ کی ضرورت ہے) |
| اندراج کا نقصان | کم (بنیادی طور پر تقسیم کا نقصان ، جیسے دو طرفہ تقسیم کے لئے 3DB) | زیادہ ہوسکتا ہے (بشمول اضافی نقصانات جیسے ریزٹر وولٹیج ڈویژن کا نقصان) |
3. عام ڈھانچے اور اطلاق کے منظرنامے
پاور ڈیوائڈر
عام ڈھانچے: ولکنسن پاور ڈیوائڈرز ، برانچ لائن پل ، وغیرہ . ، جو اعلی صحت سے متعلق تقسیم . کو حاصل کرنے کے لئے ٹرانسمیشن لائنوں یا جوڑے کے ڈھانچے پر انحصار کرتے ہیں۔
درخواست کے منظرنامے: دو طرفہ آپریشن کی ضرورت والے نظام ، جیسے ریڈار ٹرانسمیٹنگ/وصول کرنے والے ماڈیولز (ٹرانسمیٹنگ سگنل تقسیم کرنے اور وصول کرنے والے سگنلز کو اکٹھا کرنے کے لئے دونوں کی ضرورت ہے) ، اینٹینا سرنی (سگنل کی تقسیم اور امتزاج) ، ریڈیو فریکوینسی پاور کمبینرز ، وغیرہ .

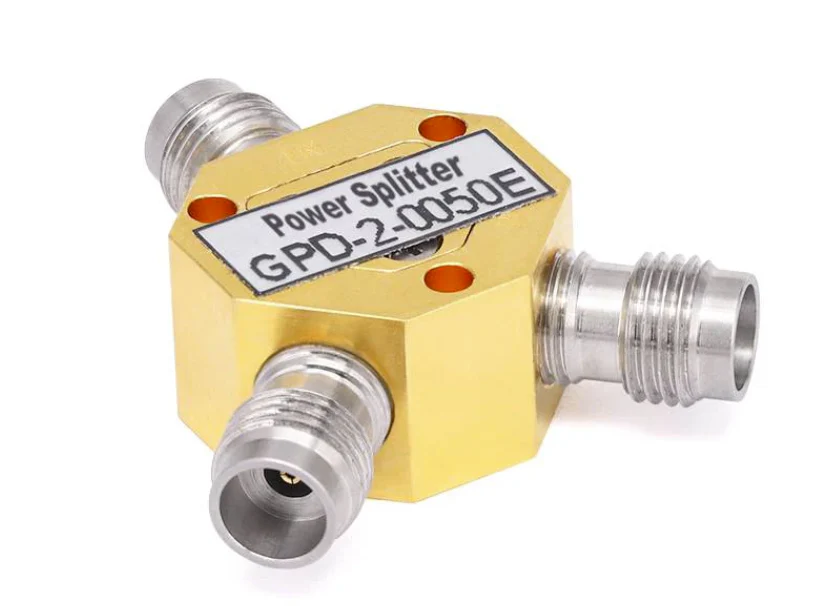

پاور اسپلٹر
عام ڈھانچے: ریزٹر نیٹ ورکس ، سادہ ٹی ٹائپ ٹرانسمیشن لائنیں ، وغیرہ . ، ایک آسان سا ڈھانچہ . کے ساتھ
اطلاق کے منظرنامے: منظرنامے میں صرف غیر مستقیم تقسیم کی ضرورت ہوتی ہے ، جیسے کیبل ٹی وی سگنل کو متعدد صارف ٹرمینلز میں تقسیم کرنا ، ریڈیو فریکوینسی ٹیسٹنگ میں سگنل کے ذرائع کے ملٹی چینل متوازی آؤٹ پٹ ، کم طاقت والے آلات کی سگنل شینٹنگ ، وغیرہ .
