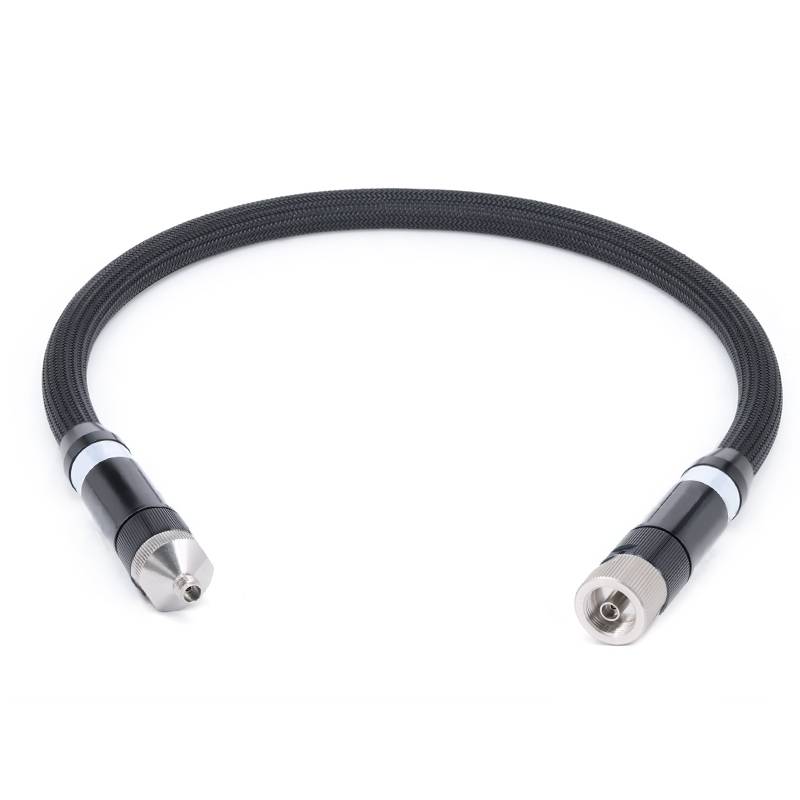

ویکٹر نیٹ ورک تجزیہ کار (VNA) ٹیسٹ کیبلز اکثر مہنگے کیوں ہوتے ہیں



ویکٹر نیٹ ورک تجزیہ کار (VNA) ٹیسٹ کیبلز کی اعلی قیمت ان کی سخت کارکردگی کی ضروریات ، خصوصی مواد ، صحت سے متعلق مینوفیکچرنگ کے عمل اور سخت کوالٹی کنٹرول سے ہوتی ہے ، دوسرے عوامل کے علاوہ۔ یہاں ان کی اعلی قیمت کو چلانے والے کلیدی عوامل کا تفصیلی تجزیہ کیا گیا ہے۔

1. انتہائی اعلی کارکردگی انڈیکس کی ضروریات

وی این اے ٹیسٹ کیبلز اعلی تعدد کی حدود (عام طور پر میگاہرٹز سے سینکڑوں گیگا ہرٹز تک) میں کام کرتی ہیں اور ایس پیرامیٹرز ، داخل کرنے میں کمی ، واپسی میں کمی ، اور مرحلے کی استحکام جیسے پیرامیٹرز کی درست پیمائش کو یقینی بنانے کے لئے انتہائی اعلی سگنل سالمیت کو برقرار رکھنا چاہئے۔

کارکردگی کی کلیدی ضروریات میں شامل ہیں:

کم اندراج کا نقصان: اعلی تعدد والے بینڈوں میں (مثال کے طور پر ،> 18 گیگا ہرٹز) ، یہاں تک کہ معمولی مزاحم یا ڈائی الیکٹرک نقصانات بھی پیمائش کے نتائج میں مداخلت کرسکتے ہیں۔ نقصانات کو کم سے کم کرنے کے لئے کیبلز کو کم مزاحم کنڈکٹر اور کم نقصان والے ڈائی الیکٹرک کو استعمال کرنے کی ضرورت ہے۔

اعلی واپسی کا نقصان (رکاوٹ مماثل): VNA پیمائش سگنل کی عکاسی کے لئے انتہائی حساس ہے۔ کیبلز کو پوری لمبائی اور تعدد کی حد میں کم سے کم تغیر کے ساتھ ایک عین مطابق خصوصیت کی رکاوٹ (عام طور پر 5 0}) برقرار رکھنا چاہئے۔ کوئی بھی رکاوٹ مماثلت غلطیاں متعارف کرائے گی ، لہذا کنڈکٹر اور ڈائی الیکٹرک کی جہتی رواداری کو مائکومیٹر کی سطح (عام طور پر ± 0.001 انچ) تک پہنچنا چاہئے۔

مرحلہ استحکام: کیبل کی نقل و حرکت (جیسے موڑنے) یا درجہ حرارت میں تبدیلیوں کی وجہ سے ہونے والے مرحلے کی شفٹوں میں نہ ہونے کے برابر ہونا چاہئے۔ اس مرحلے کو مستحکم کرنے کے ل special اس کے لئے خصوصی ڈیزائن (جیسے ہیلیکلی زخم کے اندرونی کنڈکٹر) کی ضرورت ہوتی ہے ، اس طرح پیچیدگی میں اضافہ ہوتا ہے۔

برقی مقناطیسی مداخلت (EMI)/ریڈیو فریکوینسی مداخلت (RFI) شیلڈنگ: بیرونی مداخلت اور سگنل کے رساو کو روکنے کے لئے ، کیبلز ملٹی پرتوں کی بچت (جیسے تانبے کی چوٹی + ایلومینیم ورق + کنڈکٹو پولیمر) کو ملازمت دیتے ہیں ، جس سے مادی اور مزدوری کے اخراجات میں اضافہ ہوتا ہے۔



2. خصوصی مواد

VNA کیبلز میں استعمال ہونے والے مواد کو اعلی تعدد کارکردگی اور استحکام کی ضروریات کو پورا کرنے کے لئے احتیاط سے منتخب کیا جاتا ہے۔

موصل: اعلی تعدد آکسیجن فری تانبے یا چاندی سے چڑھایا/سونے سے چڑھایا تانبا اعلی تعدد پر جلد کے اثرات کے نقصانات کو کم کرنے کے لئے استعمال کیا جاتا ہے۔ سونے کی چڑھانا (مہنگا لیکن انتہائی سنکنرن مزاحم) اکثر کنیکٹر اور اندرونی کنڈکٹر کے لئے استعمال ہوتا ہے۔

dieelectrics: کم نقصان ، انتہائی مستحکم ڈائی الیکٹرک جیسے توسیع شدہ پی ٹی ایف ای کی ضرورت ہے۔ ان مواد میں ایک کم اور مستحکم ڈائی الیکٹرک مستقل (εR) ہوتا ہے ، جو درجہ حرارت اور تعدد میں تبدیلیوں کے ساتھ رکاوٹ استحکام کو برقرار رکھ سکتا ہے ، لیکن ان پر عمل کرنا مہنگا اور مشکل ہے۔

شیٹنگ: پائیدار لیکن لچکدار مواد (جیسے فلوروپولیمر ، پولیوریتھین ، یا نایلان بریڈز) مکینیکل تناؤ (موڑنے ، رگڑ) اور انتہائی درجہ حرارت (-55 ڈگری سے +150 ڈگری) کا مقابلہ کرنے کے لئے استعمال ہوتے ہیں۔ یہ مواد عام پیویسی سے کہیں زیادہ مہنگے ہیں۔



3. صحت سے متعلق مینوفیکچرنگ اور عمل ڈیزائن

وی این اے کیبلز کے ڈیزائن اور تیاری کے لئے مائکومیٹر سطح کی صحت سے متعلق کی ضرورت ہوتی ہے:

جہتی رواداری: رکاوٹ کی تبدیلیوں سے بچنے کے لئے اندرونی کنڈکٹرز ، ڈائیلیٹرکس ، اور بیرونی ڈھالوں کی جیومیٹریوں کو یکساں ہونا چاہئے۔ مثال کے طور پر ، اندرونی اور بیرونی کنڈکٹروں کی مرتکز (سنکی ہونے کی وجہ سے عکاسی کو روکنے کے لئے) کو مائکومیٹر کی حد میں کنٹرول کرنے کی ضرورت ہے۔

پیچیدہ ڈھانچے: بہت سے اعلی تعدد کیبلز اعلی درجے کے ڈیزائنوں کو اپناتے ہیں ، جیسے کہ وزن اور کمی کو کم کرنے کے لئے مرحلے کے استحکام اور کم کثافت پی ٹی ایف ای کے ڈھانچے۔

اعلی صحت سے متعلق دستی اسمبلی: الٹرا ہائی فریکوینسی کیبلز (جیسے کنیکٹر) کے تنقیدی اجزاء کو وضاحتیں پورا کرنے کے لئے دستی اسمبلی اور ڈیبگنگ کی ضرورت پڑسکتی ہے ، جس سے مزدوری کے اخراجات میں اضافہ ہوتا ہے۔



4. اعلی کارکردگی والے کنیکٹر

کنیکٹر وی این اے کیبلز کا ایک اہم حصہ ہیں ، اور ناقص کارکردگی کا مظاہرہ کرنے والے کنیکٹر پیمائش کی غلطیوں کا ایک بڑا ذریعہ ہوسکتے ہیں۔ ان کی ضرورت ہے:

صحت سے متعلق مشینی: کنیکٹر (جیسے ایس ایم اے ، 3.5 ملی میٹر ، 2.4 ملی میٹر ، 1.85 ملی میٹر) اعلی درجے کے پیتل یا بیرییلیم تانبے (جس میں موسم بہار کی طرح کی خصوصیات ہیں) سے ± {0. 0001 انچ کے اندر قابو پانے والے رواداری کے ساتھ مشینی ہیں۔

چڑھانا علاج: سونا یا روڈیم چڑھانا (5–50 مائکروئنچ موٹا) کم رابطے کی مزاحمت ، سنکنرن مزاحمت ، اور تکرار کرنے کے قابل ملاوٹ کی کارکردگی (انشانکن کے لئے اہم) کو یقینی بناتا ہے۔

جانچ اور توثیق: ہر کنیکٹر کو وولٹیج اسٹینڈنگ ویو تناسب (VSWR) ، اندراج کے نقصان ، اور مکینیکل استحکام (ہزاروں اندراج/نکالنے کے چکروں) کے لئے جانچنے کی ضرورت ہے ، جس سے پیداواری وقت میں اضافہ ہوتا ہے۔



5. ماحولیاتی استحکام

وی این اے کیبلز کو لیبارٹری ، فیکٹری ، یا فیلڈ ٹیسٹنگ میں سخت حالات کا مقابلہ کرنے کی ضرورت ہے۔

لچک اور مضبوطی: انہیں کارکردگی میں انحطاط کے بغیر بار بار موڑنے ، گھومنے اور رگڑنے کا مقابلہ کرنا چاہئے۔ اس کے لئے بہتر داخلی سپورٹ ڈیزائن اور پائیدار میاننگ کی ضرورت ہے۔

درجہ حرارت اور موسم کی مزاحمت: مواد کو وسیع درجہ حرارت کی حد ، مرطوب ماحول ، اور کیمیکلز (جیسے تیل اور سالوینٹس) کی نمائش کے تحت مستحکم رہنا چاہئے۔ لہذا ، مہنگے انجینئرنگ پلاسٹک اور ایلسٹومر استعمال کیے جاتے ہیں
