کم شور یمپلیفائر (ایل این اے) کو منتخب کرنے کا طریقہ
ایک پیغام چھوڑیں۔
کم شور والے یمپلیفائر (ایل این اے) کا انتخاب ریڈیو فریکوینسی (آر ایف)/مائکروویو سسٹم کے ڈیزائن کا ایک اہم اقدام ہے ، جیسے مواصلات وصول کنندگان ، راڈارس ، سیٹلائٹ لنکس ، یا آئی او ٹی سینسر . ان سسٹمز کو مخصوص کارکردگی کو کم سے کم کرنے کے ساتھ ساتھ اہم سگنل کو بڑھانا ضروری ہے۔ سسٹم . ذیل میں ایل این اے کا انتخاب کرنے ، کلیدی پیرامیٹرز ، اطلاق کے تحفظات ، اور عملی آپریشنل اقدامات . کو منتخب کرنے کے لئے ایک مرحلہ وار گائیڈ ہے۔

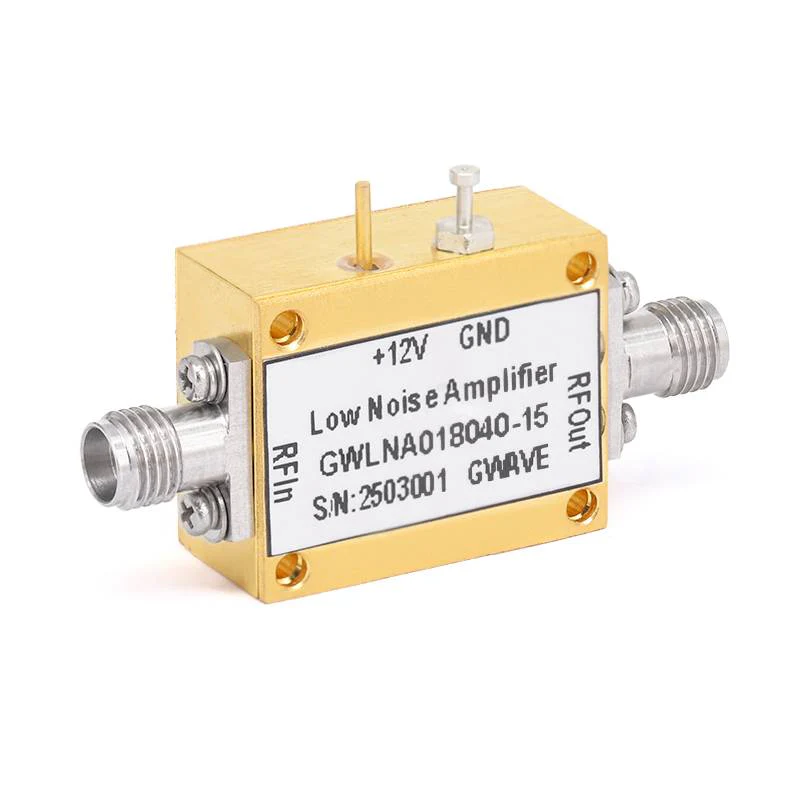

ln1. LNA کے بنیادی اصول
ایل این اے وصول کنندہ چین کا پہلا فعال جزو ہے ، جو کمزور ان پٹ سگنلز کو بڑھانے کے لئے ذمہ دار ہے (جیسے اینٹینا سے تعلق رکھنے والے) شور کی کم سے کم مقدار . اس کی کارکردگی براہ راست سسٹم کی مجموعی حساسیت کو متاثر کرتی ہے . کو منتخب کرنے سے کسی غیر مناسب ایل این اے کا انتخاب کرنا سگنل ٹو نوائز تناسب کو کم کرسکتا ہے (SNR) اشارے .
2. کلیدی پیرامیٹر اشارے
a) شور کے اعداد و شمار (NF): اس حد تک پیمائش کرتا ہے جس میں ایک ایل این اے شور کو سگنل میں متعارف کراتا ہے ، یونٹ ڈیسیبل (ڈی بی) . حساب کتاب کا فارمولا ان پٹ سگنل ٹو شور کا تناسب ہے جس کا مطلب ہے کہ آؤٹ پٹ سگنل سے شور کا تناسب ہے . یہ ایک ایل این اے کا سب سے اہم پیرامیٹر ہے۔ اعلی حساسیت وصول کرنے والوں کے لئے (جیسے سیٹلائٹ مواصلات اور ریڈیو فلکیات کے سازوسامان) .
b) فائدہ: تعریف: ان پٹ پاور کے لئے آؤٹ پٹ پاور کا تناسب ، DB . میں یہ کمزور اشاروں کو اس کے بعد کے مراحل (جیسے مکسر اور ADCs) کے ذریعہ قابل استعمال سطح پر استعمال کرتا ہے (جیسے مچھلی اور ADCs) . کافی فائدہ یہ یقینی بناتا ہے کہ سگنل کی طاقت نیچے کی طرف جانے والے اجزاء کے شور پر قابو پانے کے لئے کافی ہے .} مراحل .
c) تعدد کی حد: فریکوینسی وقفہ جس کے اندر ایل این اے مخصوص کارکردگی (شور کے اعداد و شمار ، حاصل ، خطوط) کے اندر کام کرتا ہے . LNA کو سسٹم کے آپریٹنگ فریکوینسی بینڈ کا احاطہ کرنا ضروری ہے .
d) لکیریٹی: مضبوط مداخلت کے اشارے کی وجہ سے انٹرموڈولیشن مسخ (IMD) کے خلاف مزاحمت کرنے کی صلاحیت کو ماپتا ہے . جتنا زیادہ IP3 (DBM میں) ، لکیریٹی . بہتر ہے۔
1 ڈی بی کمپریشن پوائنٹ (P1DB): ان پٹ پاور جب ایل این اے 1 ڈی بی کے ذریعہ گرتا ہے ، تو ایل این اے کی بڑی سگنل پر کارروائی کرنے کی صلاحیت کی عکاسی کرتا ہے . یہ مضبوط مداخلت کے ساتھ ماحول میں اہم ہے (جیسے شہری آر ایف ماحول) {. کمزور خطوط وغیرہ کی وجہ سے فرق پیدا ہوسکتا ہے۔
e) بجلی کی کھپت: ایل این اے کو چلانے کے لئے (میگاواٹ یا ڈبلیو میں) کے لئے درکار ڈی سی پاور ، عام طور پر سپلائی وولٹیج (وی سی سی) اور موجودہ (آئی سی سی) کے ذریعہ اظہار کیا جاتا ہے . یہ بیٹری سے چلنے والے آلات (جیسے آئی او ٹی سینسرز اور پہننے کے قابل آلات) کے لئے اہم ہے {. پرفارمنس اور بجلی کی کھپت کے تقاضوں سے بچنے کے لئے ایک توازن لازمی ہے۔
ln3. ایل این اے کا انتخاب کرتے وقت سے بچنے کے لئے عام غلطیاں
مائبادا مماثل کو نظرانداز کرنا: ناقص ملاپ ایک کم شور کے اعداد و شمار کے فوائد کو پورا کرسکتی ہے - یقینی بنائیں کہ ایل این اے 50 ω کے لئے ڈیزائن کیا گیا ہے ، یا بیرونی ملاپ کا نیٹ ورک . شامل کریں۔
مضبوط مداخلت کے ماحول میں لکیریٹی کو نظرانداز کرنا: ایک کم شور کے اعداد و شمار کے ساتھ ایک ایل این اے لیکن ناقص IP3 مضبوط مداخلت کے تحت ناکام ہوجائے گا .
شور سے زیادہ فائدہ اٹھانا: اعلی فائدہ ، اگر کم شور کے ساتھ مماثل نہیں ہے تو ، ایل این اے کے ذریعہ پیش کردہ شور کو بڑھا دے گا ، جو طاقت کا ضیاع ہے .
سسٹم میں ان پیرامیٹرز کا جائزہ لینے اور سسٹم کی ضروریات کے ساتھ ان کو سیدھ میں کرنے سے ، آپ ایک ایل این اے منتخب کرسکتے ہیں جو حساسیت ، وشوسنییتا ، اور لاگت . کے لحاظ سے زیادہ سے زیادہ ہو۔
