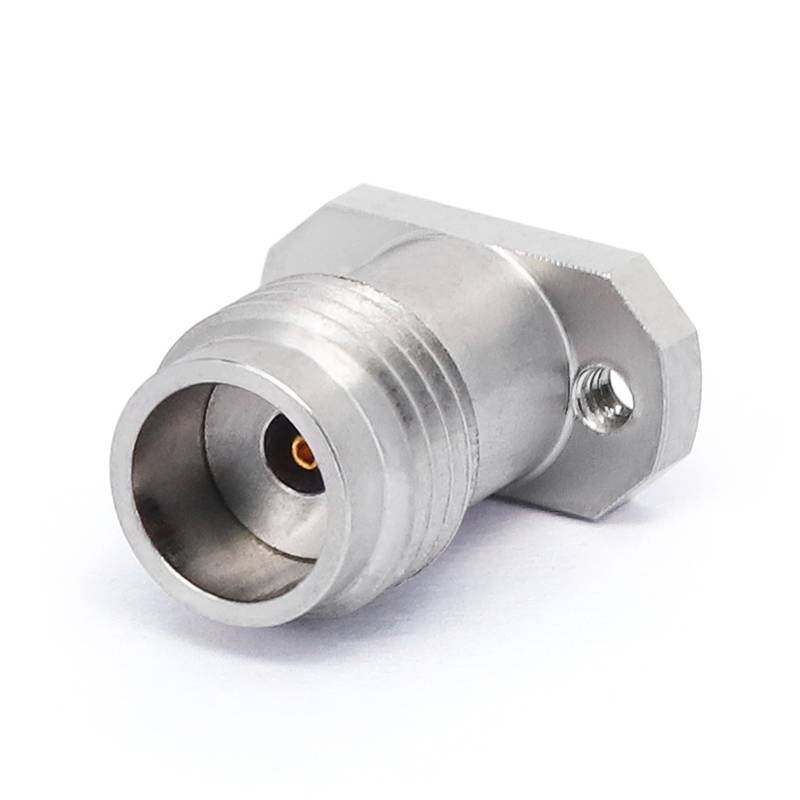

فیلڈ بدلے جانے والے کنیکٹر
آر ایف فیلڈ کی جگہ لینے والا سماکشی کنیکٹر آر ایف سسٹمز کے اہم اجزاء ہیں . وہ خاص طور پر سائٹ پر انسٹالیشن اور متبادل . کے لئے ڈیزائن کیے گئے ہیں۔ ان کو پیچ کے ساتھ طے کیا جاسکتا ہے ، جو بحالی کے عمل کو آسان بناتا ہے . یہاں تک کہ سخت حالات میں بھی ، یہ کنیکٹر سگنل کی سالمیت . کو نمایاں طور پر برقرار رکھ سکتے ہیں۔
تصریح
مصنوعات کا تعارف
آر ایف فیلڈ کی جگہ لینے والا سماکشی کنیکٹر آر ایف سسٹمز کے اہم اجزاء ہیں . وہ خاص طور پر سائٹ پر انسٹالیشن اور متبادل . کے لئے ڈیزائن کیے گئے ہیں۔ ان کو پیچ کے ساتھ طے کیا جاسکتا ہے ، جو بحالی کے عمل کو آسان بناتا ہے . سخت حالات میں بھی ، یہ کنیکٹر آر ایف سرکٹس میں سگنل کی سالمیت . کو نمایاں طور پر برقرار رکھ سکتے ہیں ، وہ تباہ شدہ اجزاء کی فوری تبدیلی کو قابل بناتے ہیں۔ کام کرنے میں آسان ، تنصیب کی پیچیدگی کو کم کرنا .
مجموعی طور پر ، آر ایف فیلڈ بدلے جانے والے سماکشیی کنیکٹر سسٹم کی لچک اور وشوسنییتا کو بڑھا دیتے ہیں اور طویل مدتی بحالی کے اخراجات کو کم کرتے ہیں . کنیکٹر بندرگاہ کی اقسام میں ایس ایم اے ، 2 . 92 ملی میٹر ، ڈی سی ، 2 {}}} 4 ملی میٹر ، 1.85 ملی میٹر ، 1.0 ملی میٹر ، جی پی او جیسے مختلف اختیارات شامل ہیں۔ 110GHz
پروڈکٹ باڈی اسٹائل

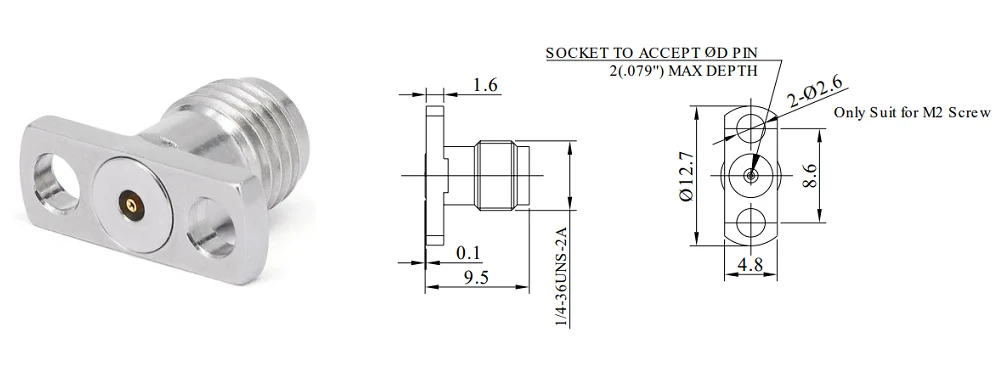

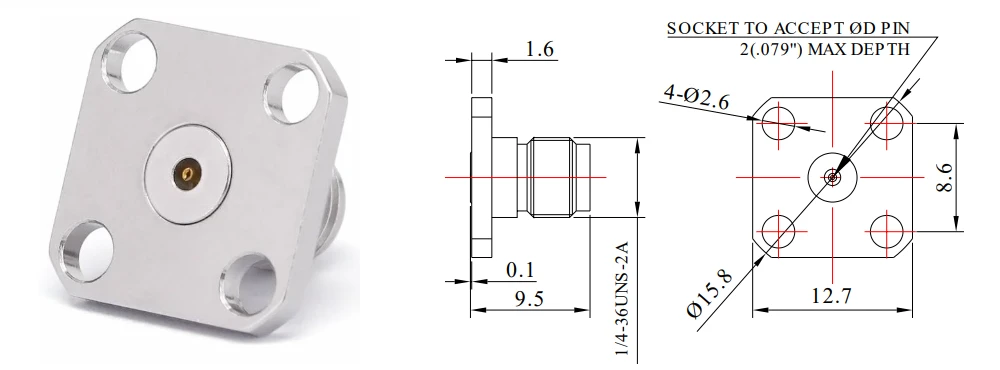

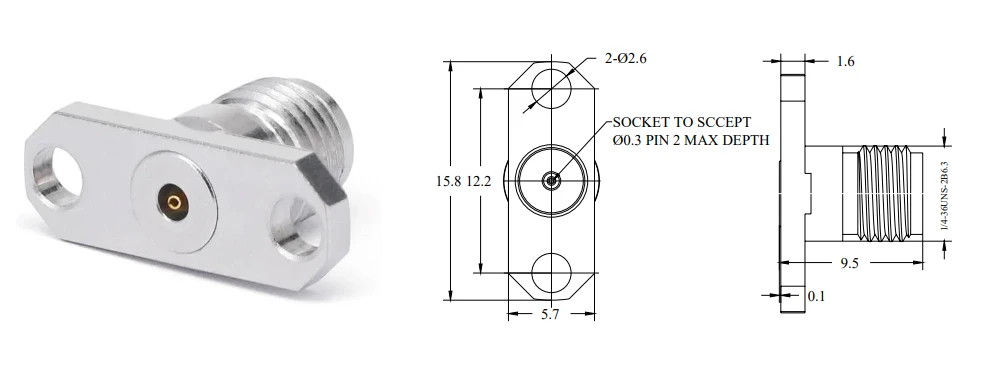

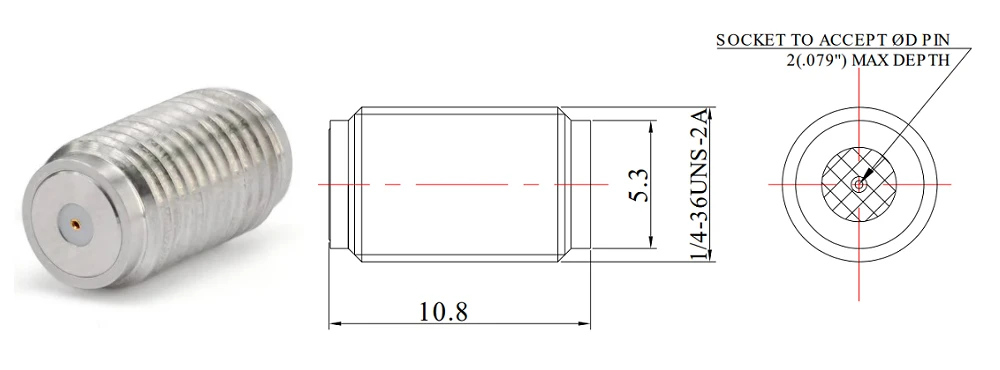

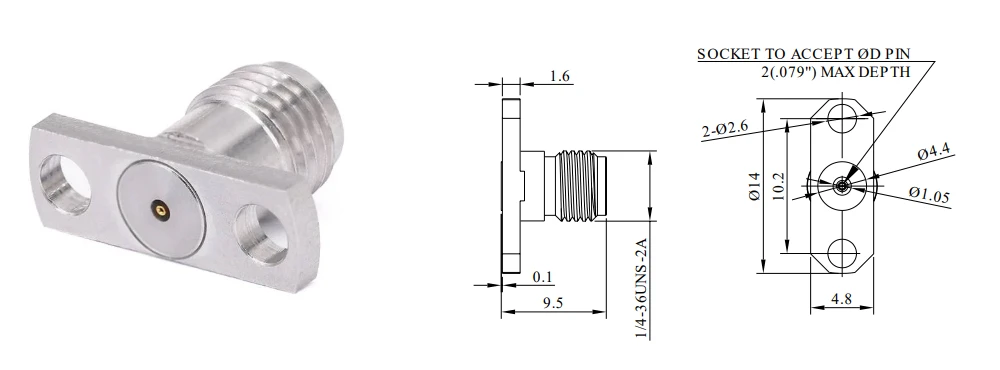

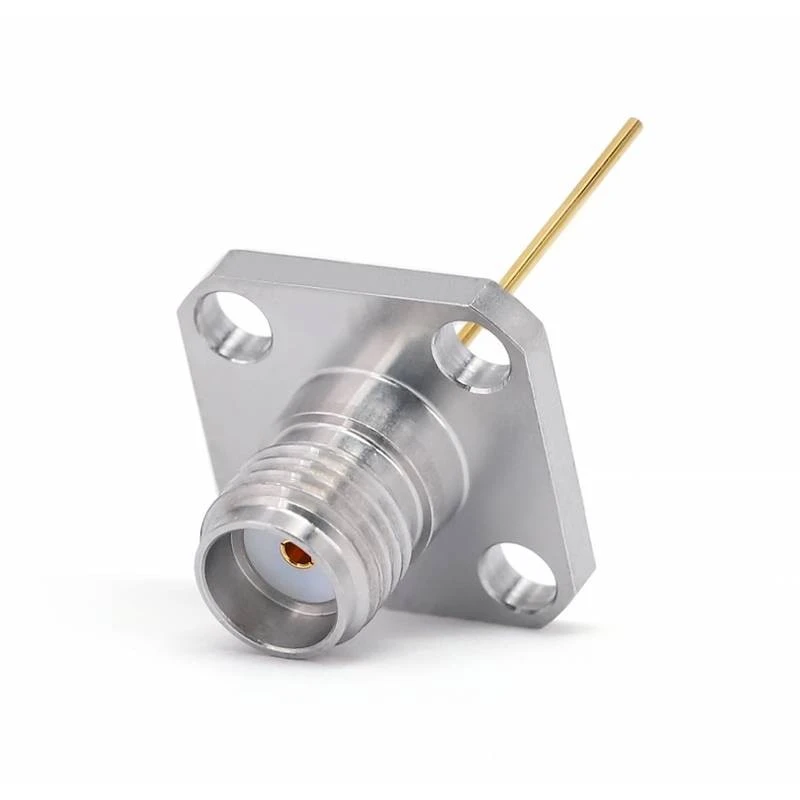

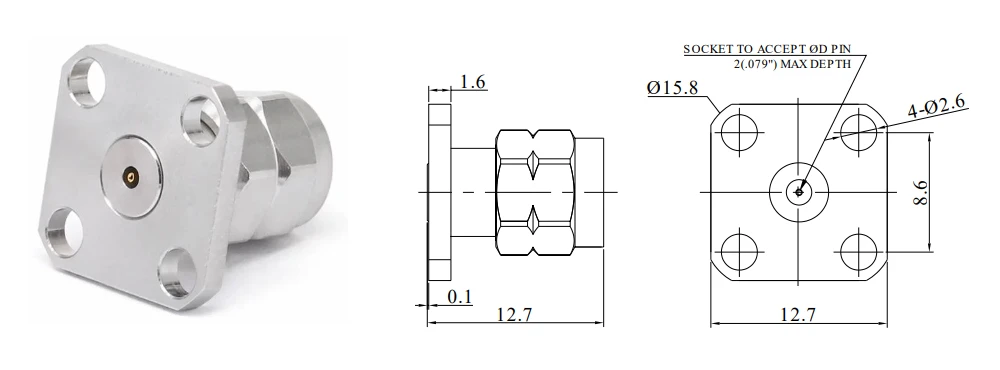

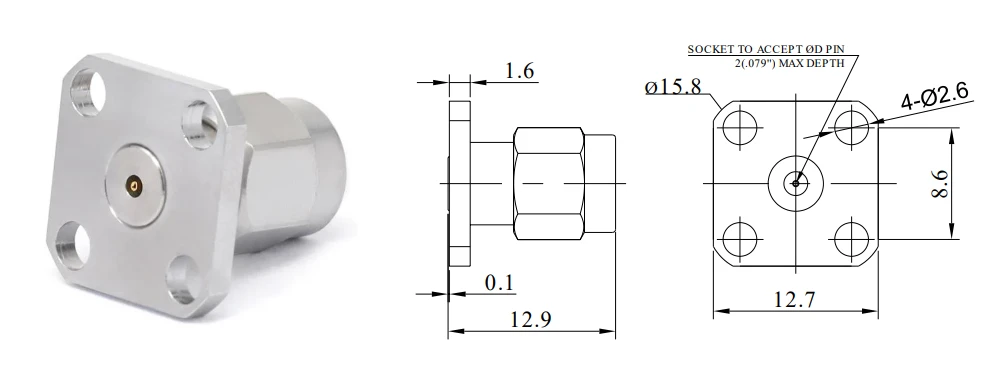

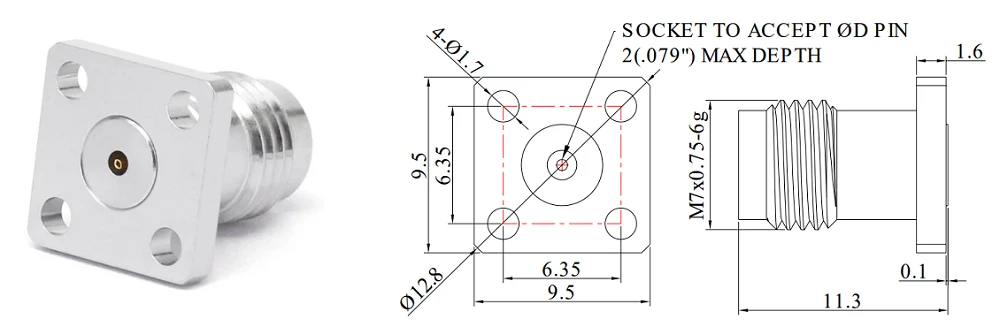

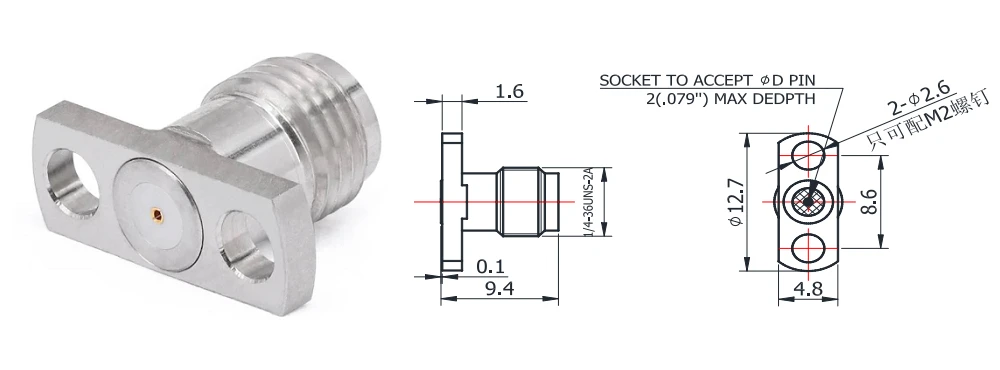

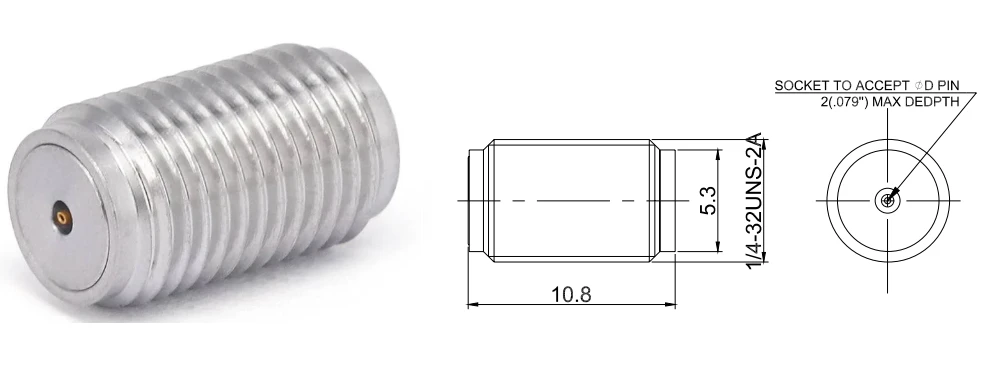

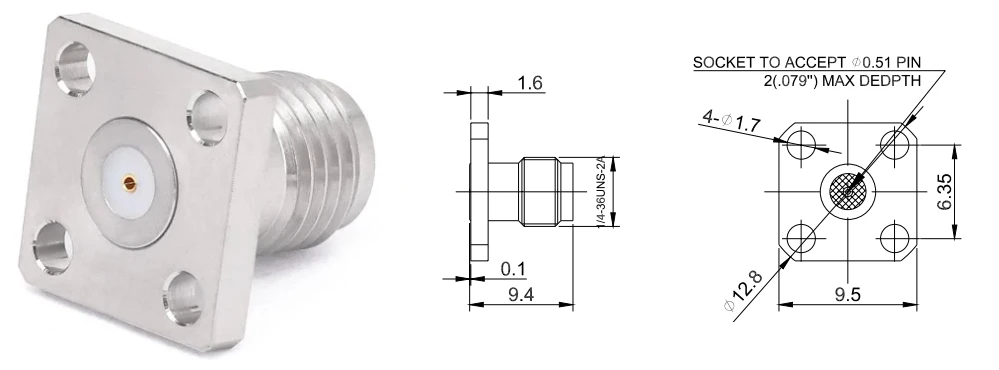

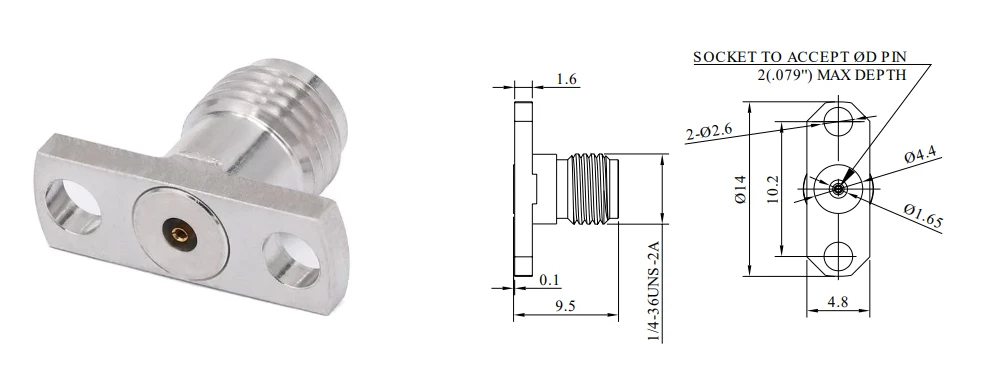

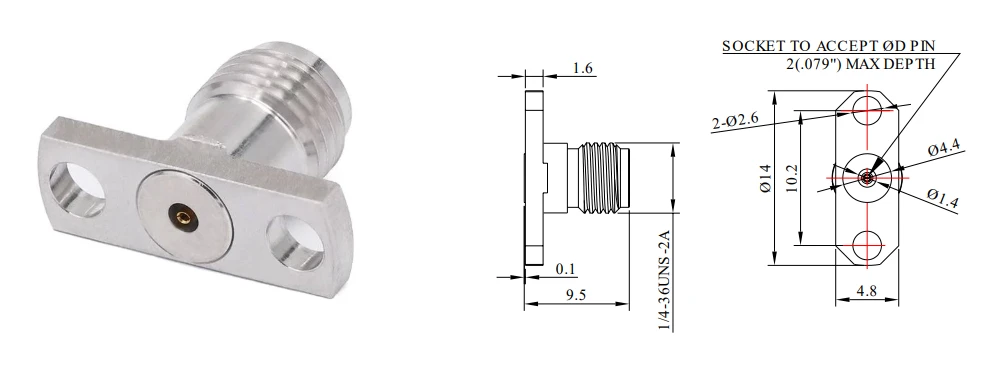

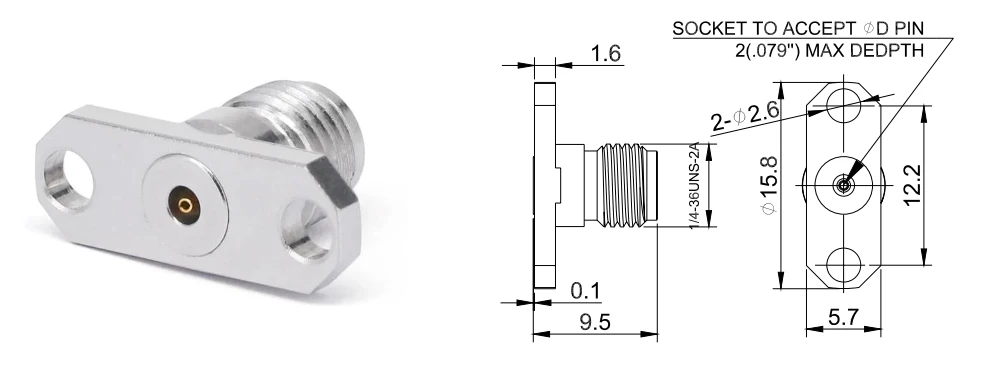

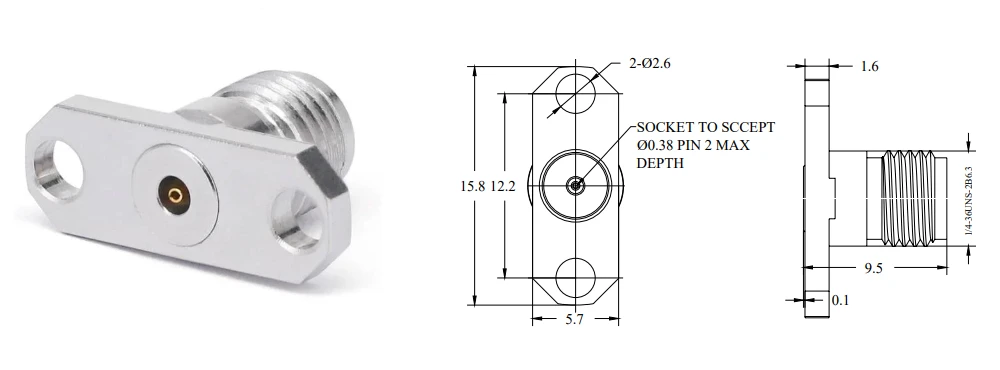

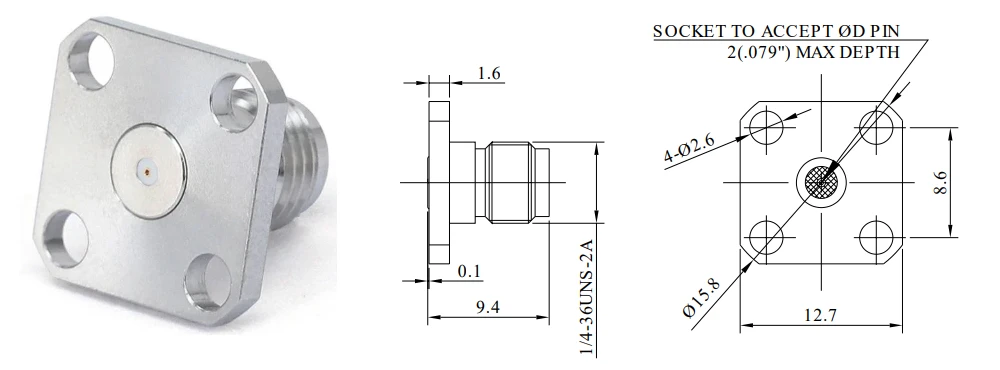

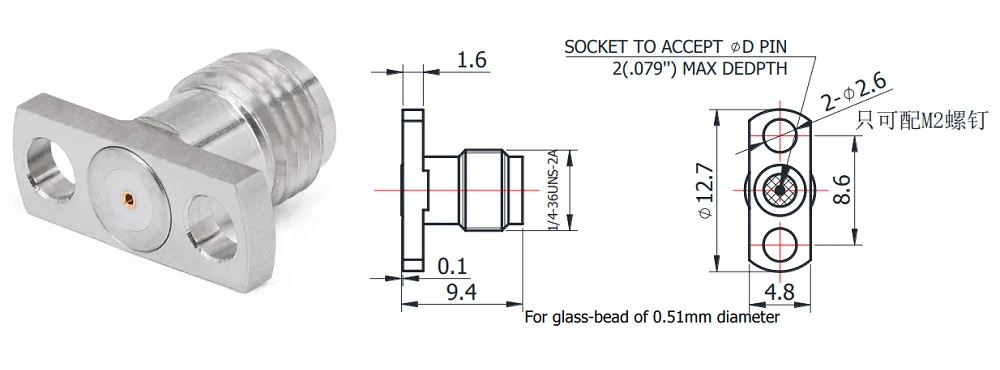

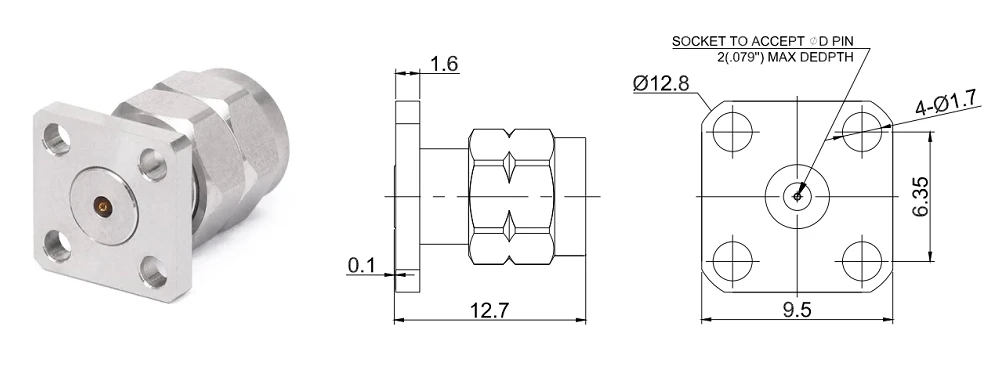

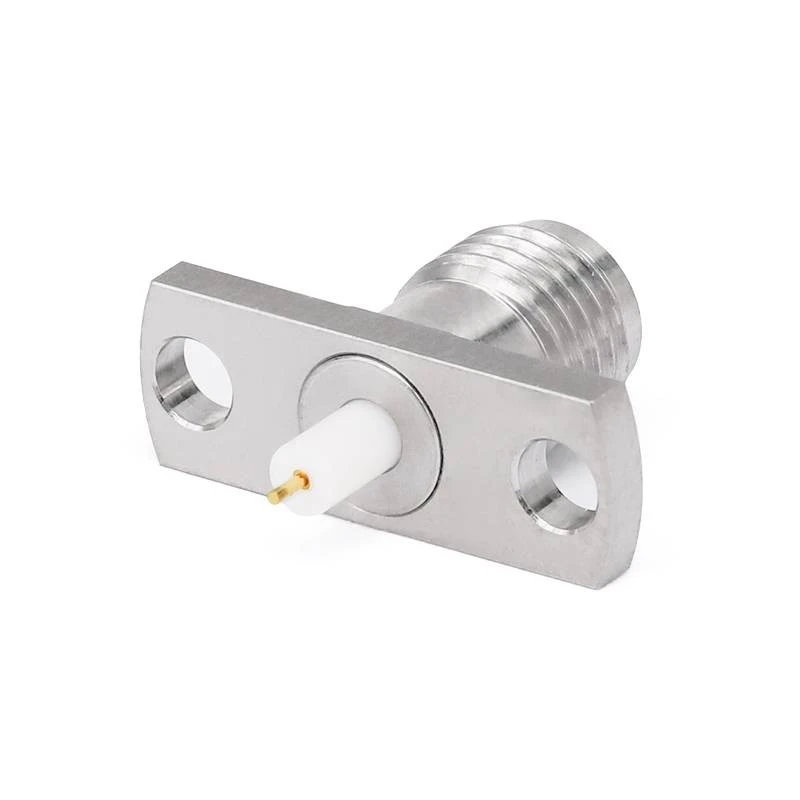

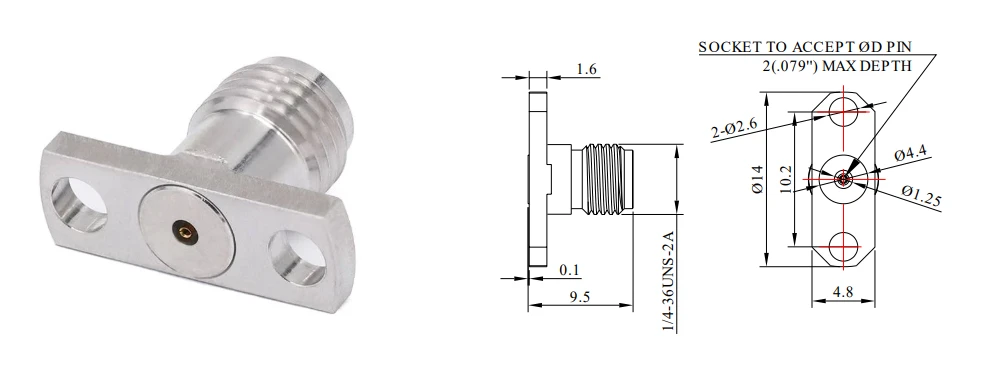

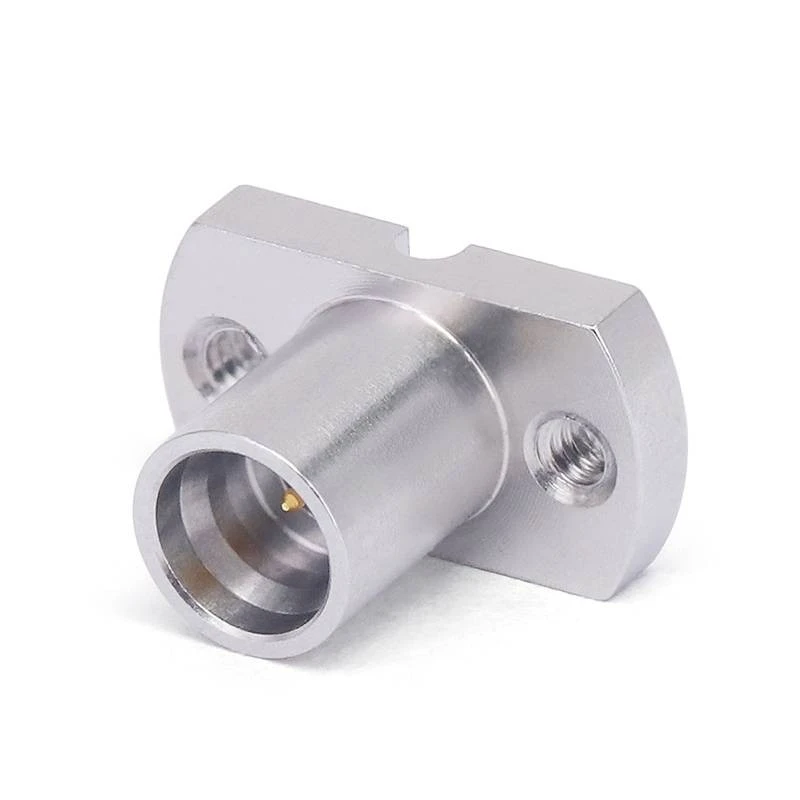

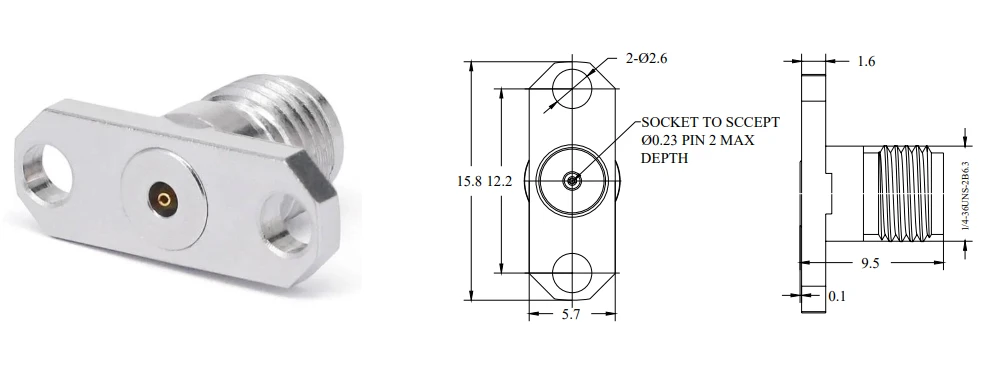

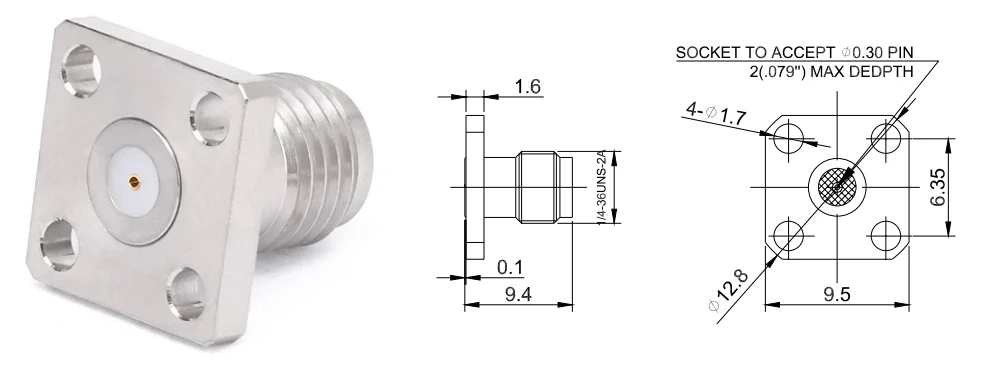

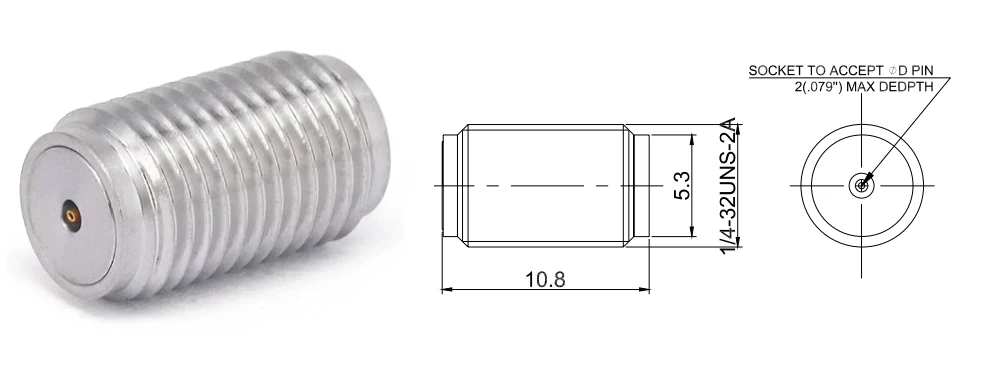

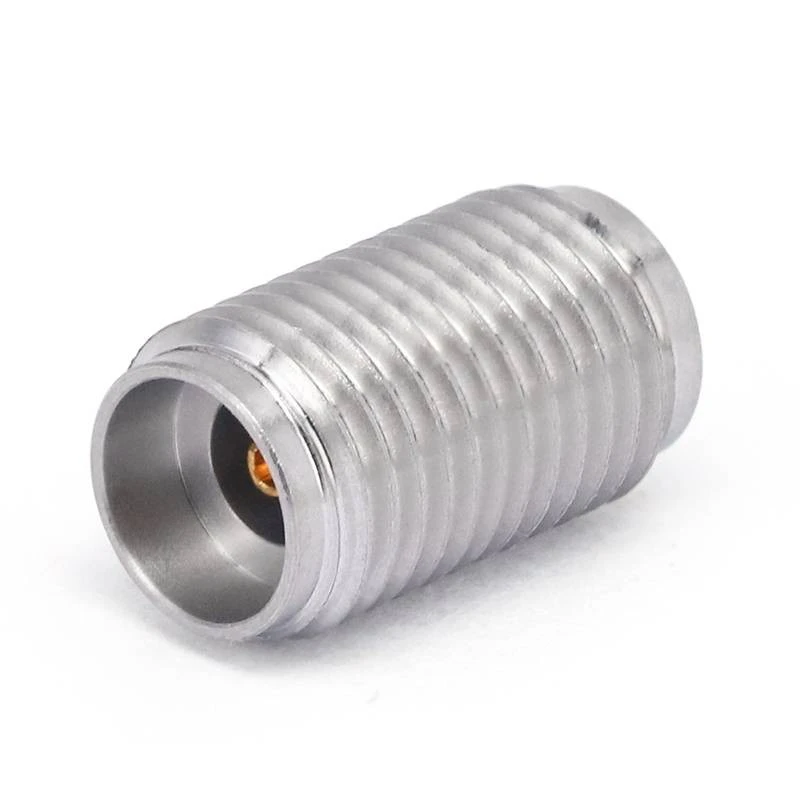

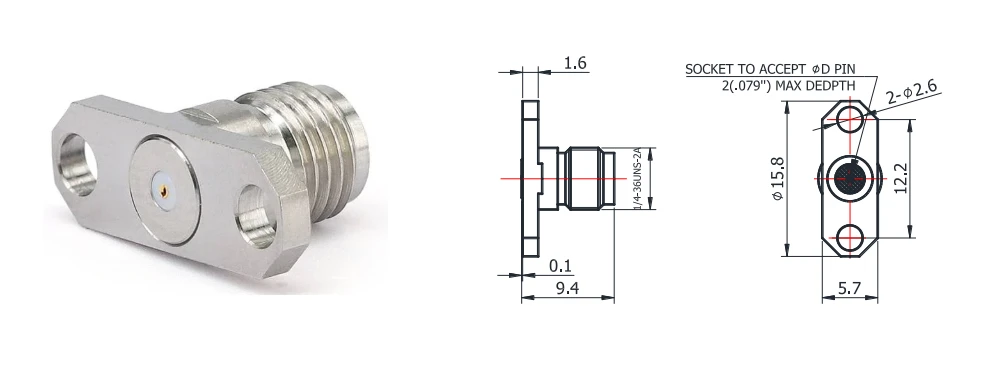

فیلڈ کو تبدیل کرنے والے سماکشیی کنیکٹر میں جسمانی شکل کی چار اقسام ہیں ، جیسے سیدھے ، 4 ہول فلانج ، مکمل طور پر تھریڈڈ ایمبیڈڈ قسم ، 2 ہول فلانج . اس کنیکٹر کے پاس ایک سٹینلیس اسٹیل باڈی ہے اور اس میں کم داخل ہونے کی طرح ایک بہترین مائکروویو پرفارمنس ہے جس کی وجہ سے {31.25.}1.25.}1.25.}}1.25.1.25.
پروڈکٹ ایپلی کیشن
اینٹینا ، آر ایف ماڈیولز ، فلٹرز ، فلٹرز ، نیویگیشن ڈیوائسز ، ریڈار سسٹمز وغیرہ کے آر ایف سرکٹس کو مربوط کرنے کے لئے آر ایف فیلڈ کی جگہ لینے کے قابل سماکشی کنیکٹر کا استعمال کیا جاتا ہے . ان کو سخت موسم کی صورتحال اور پیچیدہ برقی مقناطیسی ماحول کو یقینی بنانے کے ل stons ، ان رابطوں کو اچھ instructions ا کا سامنا کرنا پڑ سکتا ہے۔
خریداری عمومی سوالنامہ
مصنوعات کی تفصیلات کا ڈیٹا
|
ترتیب |
|
|
کنیکٹر کی قسم |
SMA/2.92 ملی میٹر/2.4 ملی میٹر/1.85 ملی میٹر/جی پی او |
|
کنیکٹر مائبادا |
50 اوہم |
|
کنیکٹر پولریٹی |
معیار |
|
کنیکٹر ماؤنٹ کا طریقہ |
سیدھے/ 2 سوراخ flange/ 4 ہول flange |
|
منسلک طریقہ |
رابطہ کریں |
|
مواد کی معلومات |
|
|
سینٹر سے رابطہ کریں |
مکعب سونے چڑھایا |
|
بیرونی رابطہ |
سٹینلیس سٹیل |
|
جسم |
سٹینلیس سٹیل |
|
dieelectric |
pei/ptfe |
|
ماحولیاتی ڈیٹا |
|
|
درجہ حرارت کی حد |
-55 ڈگری سے +165 ڈگری |
|
2011/65/EU (ROHS) |
تعمیری |
مصنوعات کی قسم
| ایس ایم اے فیلڈ بدلے جانے والے کنیکٹر |
|
SKU |
تعدد |
vswr |
پن میچ |
|
FR 2- SMA-KFD0151 |
dc - 26.5 ghz |
1.15 |
0.51 ملی میٹر |
|
SKU |
تعدد |
vswr |
پن میچ |
|
FR 2- SMA-KFD0138 |
dc - 26.5 ghz |
1.15 |
0.38 ملی میٹر |
|
SKU |
تعدد |
vswr |
پن میچ |
|
FR 2- SMA-KFD0151 |
dc - 26.5 ghz |
1.15 |
0.51 ملی میٹر |
|
SKU |
تعدد |
vswr |
پن میچ |
|
FR 2- SMA-KFD0138 |
dc - 26.5 ghz |
1.15 |
0.38 ملی میٹر |
|
SKU |
تعدد |
vswr |
پن میچ |
|
FR 2- SMA-KFD0130 |
dc - 26.5 ghz |
1.15 |
0.30 ملی میٹر |
|
SKU |
تعدد |
vswr |
پن میچ |
|
FR 2- SMA-KFD0230 |
dc - 26.5 ghz |
1.15 |
0.30 ملی میٹر |
|
SKU |
تعدد |
vswr |
پن میچ |
|
FR 2- SMA-KFD0251 |
dc - 26.5 ghz |
1.15 |
0.51 ملی میٹر |
|
SKU |
تعدد |
vswr |
پن میچ |
|
FR 2- SMA-KFD0430 |
dc - 26.5 ghz |
1.15 |
0.30 ملی میٹر |
|
SKU |
تعدد |
vswr |
پن میچ |
|
FR 2- SMA-KFD0451 |
dc - 26.5 ghz |
1.15 |
0.51 ملی میٹر |
|
SKU |
تعدد |
vswr |
پن میچ |
|
FR 2- SMA-KFD0438 |
dc - 26.5 ghz |
1.15 |
0.38 ملی میٹر |
|
SKU |
تعدد |
vswr |
پن میچ |
|
FR 2- SMA-KFD0751 |
dc - 26.5 ghz |
1.15 |
0.51 ملی میٹر |
|
SKU |
تعدد |
vswr |
پن میچ |
|
FR 2- SMA-KFD0730 |
dc - 26.5 ghz |
1.15 |
0.30 ملی میٹر |
|
SKU |
تعدد |
vswr |
پن میچ |
|
FR 2- SMA-KFD0751 |
dc - 26.5 ghz |
1.15 |
0.51 ملی میٹر |
| 2.92 ملی میٹر فیلڈ بدلے جانے والے کنیکٹر |
|
SKU |
تعدد |
vswr |
پن میچ |
|
FR 2-2.92- KFD0130 |
dc - 40 ghz |
1.15 |
0.30 ملی میٹر |
|
SKU |
تعدد |
vswr |
پن میچ |
|
FR 2-2.92- KFD0151 |
dc - 40 ghz |
1.15 |
0.51 ملی میٹر |
|
SKU |
تعدد |
vswr |
پن میچ |
|
FR 2-2.92- JFD0130 |
dc - 40 ghz |
1.15 |
0.30 ملی میٹر |
|
SKU |
تعدد |
vswr |
پن میچ |
|
FR 2-2.92- KFD0451 |
dc - 40 ghz |
1.15 |
0.51 ملی میٹر |
|
SKU |
تعدد |
vswr |
پن میچ |
|
FR 2-2.92- KFD0423 |
dc - 40 ghz |
1.15 |
0.23 ملی میٹر |
|
SKU |
تعدد |
vswr |
پن میچ |
|
FR 2-2.92- KFD0430 |
dc - 40 ghz |
1.15 |
0.30 ملی میٹر |
| 2.92 ملی میٹر فیلڈ بدلے جانے والے کنیکٹر |
|
SKU |
تعدد |
vswr |
پن میچ |
|
FR 2-2.92- KFD0423 |
dc - 40 ghz |
1.15 |
0.23 ملی میٹر |
|
SKU |
تعدد |
vswr |
پن میچ |
|
FR 2-2.92- KFD0523 |
dc - 40 ghz |
1.15 |
0.23 ملی میٹر |
|
SKU |
تعدد |
vswr |
پن میچ |
|
FR 2-2.92- KFD0530 |
dc - 40 ghz |
1.15 |
0.30 ملی میٹر |
|
SKU |
تعدد |
vswr |
پن میچ |
|
FR 2-2.92- KFD0551 |
dc - 40 ghz |
1.15 |
0.51 ملی میٹر |
|
SKU |
تعدد |
vswr |
پن میچ |
|
FR 2-2.92- KFD0538 |
dc - 40 ghz |
1.15 |
0.38 ملی میٹر |
|
SKU |
تعدد |
vswr |
پن میچ |
|
FR 2-2.92- KFD0730 |
dc - 40 ghz |
1.15 |
0.30 ملی میٹر |
| 2.92 ملی میٹر فیلڈ بدلے جانے والے کنیکٹر |
|
SKU |
تعدد |
vswr |
پن میچ |
|
FR 2-2.92- KYD0251 |
dc - 40 ghz |
1.15 |
0.51 ملی میٹر |
|
SKU |
تعدد |
vswr |
پن میچ |
|
FR 2-2.92- KYD0251 |
dc - 40 ghz |
1.15 |
0.51 ملی میٹر |
| 2.4 ملی میٹر فیلڈ بدلے جانے والے کنیکٹر |
|
SKU |
تعدد |
vswr |
پن میچ |
|
FR 2-2.4- KFD0130 |
dc - 50 ghz |
1.15 |
0.30 ملی میٹر |
|
SKU |
تعدد |
vswr |
پن میچ |
|
FR 2-2.4- JFD0230 |
dc - 50 ghz |
1.15 |
0.30 ملی میٹر |
|
SKU |
تعدد |
vswr |
پن میچ |
|
FR 2-2.4- JFD0130 |
dc - 50 ghz |
1.15 |
0.30 ملی میٹر |
| 1.85 ملی میٹر فیلڈ بدلے جانے والے کنیکٹر |
|
SKU |
تعدد |
vswr |
پن میچ |
|
FR 2-1.85- KFD0230 |
dc - 67 ghz |
1.25 |
0.30 ملی میٹر |
