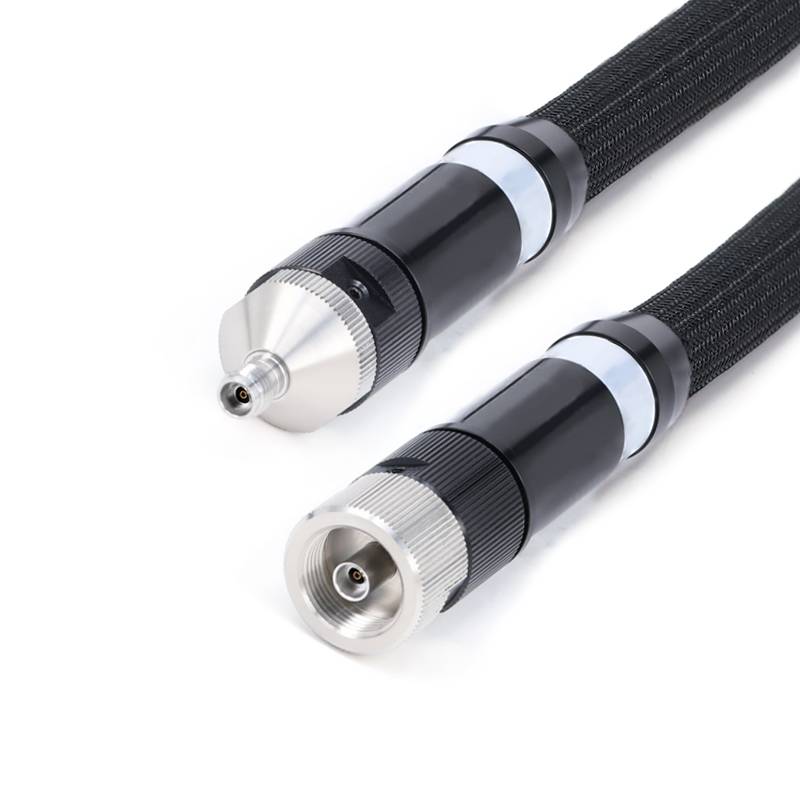

VNA ٹیسٹ کیبلز
فلیکس آئی آر ایف کی وی این اے ٹیسٹ کیبل اسمبلی سیریز صارفین کو تکرار کرنے والے اور عین مطابق ویکٹر نیٹ ورک تجزیہ کار (وی این اے) پیمائش کی اقدار فراہم کرنے کے لئے ڈیزائن کی گئی ہے۔
ویکٹر نیٹ ورک تجزیہ کاروں (VNAs) کے جانچ کے منظرناموں میں ، صحت سے متعلق سماکشیی انٹرفیس کا خطرہ طویل عرصے سے ایک صنعت چیلنج رہا ہے۔
تصریح
مصنوعات کا تعارف
فلیکس آئی آر ایف کی وی این اے ٹیسٹ کیبل اسمبلی سیریز صارفین کو تکرار کرنے والے اور عین مطابق ویکٹر نیٹ ورک تجزیہ کار (وی این اے) پیمائش کی اقدار فراہم کرنے کے لئے ڈیزائن کی گئی ہے۔
ویکٹر نیٹ ورک تجزیہ کاروں (VNAs) کے جانچ کے منظرناموں میں ، صحت سے متعلق سماکشیی انٹرفیس کا خطرہ طویل عرصے سے ایک صنعت چیلنج رہا ہے۔ جب روایتی ٹیسٹ کیبلز کو بار بار پلگنگ/انپلگنگ ، موڑنے ، یا مکینیکل تناؤ کا نشانہ بنایا جاتا ہے تو ، اندرونی کنڈکٹر اور ڈائیلیٹرک کی مدد سے ان کے انٹرفیس کے اندرونی ڈھانچے تناؤ کی حراستی کی وجہ سے پہننے ، اخترتی ، یا بجلی کی کارکردگی کا انحطاط رکھتے ہیں۔ اس سے براہ راست جانچ کی درستگی پر اثر پڑتا ہے اور یہاں تک کہ سامان کی ناکامی بھی ہوسکتی ہے۔
مصنوعات کی ساخت کی خصوصیات
تعدد درجہ بندی کی بنیاد پر ، یہ ہیں:

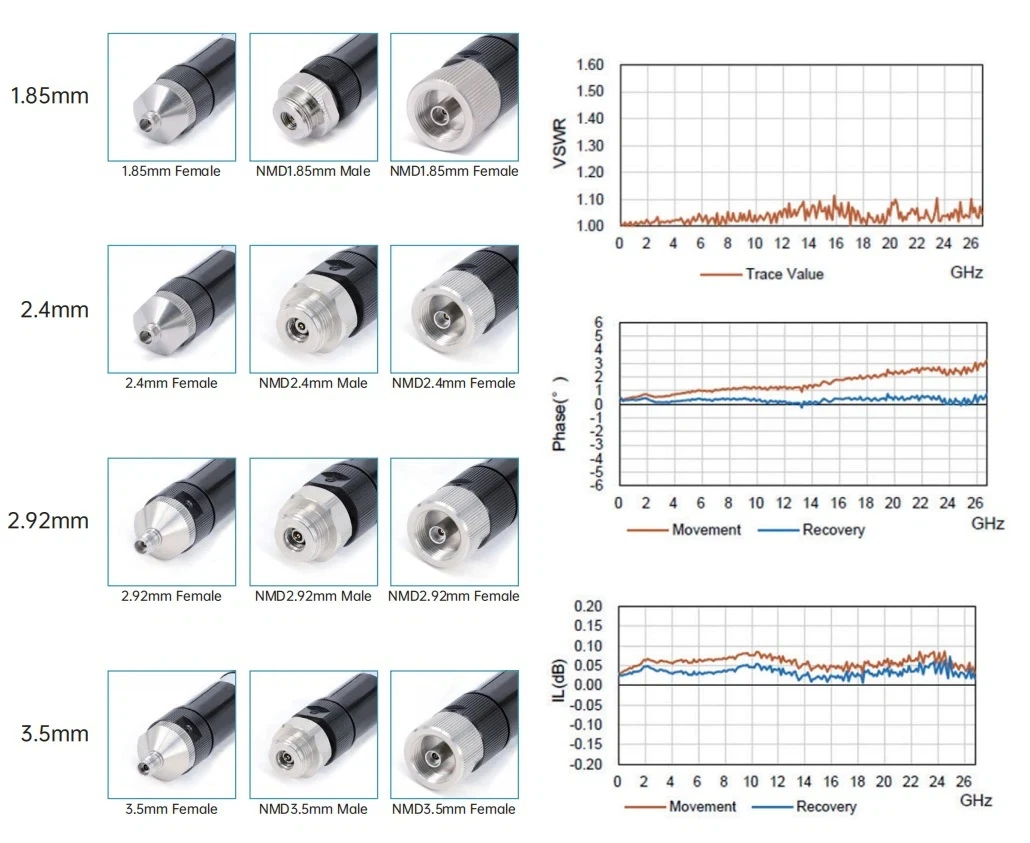

26.5GHz 3.5 ملی میٹر انٹرفیس کیبل اسمبلیاں ، 40GHz 2.4 ملی میٹر کیبل اسمبلیاں ، 67GHz 1.85 ملی میٹر NMD کیبل اسمبلیاں۔
نام نہاد NMD کیبل اسمبلیاں انٹرفیس کے لئے ریگجیڈائزڈ پربلت کنیکٹر کی خصوصیت رکھتے ہیں۔ یہ ڈیزائن اس بات کو یقینی بناتا ہے کہ استعمال کے دوران مکینیکل تناؤ بنیادی طور پر بیرونی تقویت یافتہ ساختی اجزاء کے ذریعہ جذب ہوتا ہے ، جو صحت سے متعلق سماکشیی انٹرفیس کو پہنچنے والے نقصان کو روکتا ہے۔
پروڈکٹ ایپلی کیشن

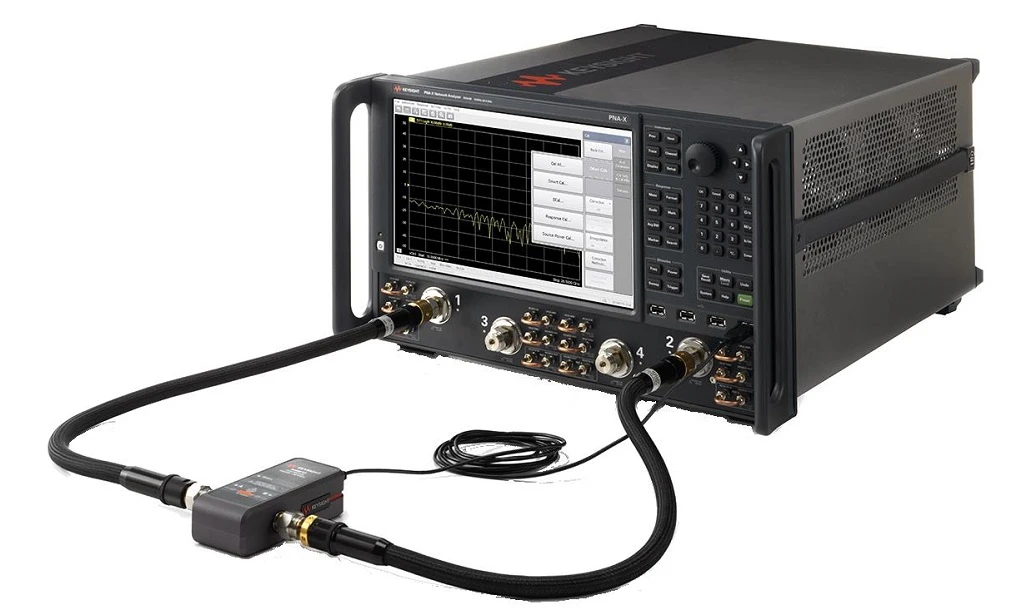

وی این اے ٹیسٹ کیبل اسمبلیاں اعلی کارکردگی کا طول و عرض اور فیز مستحکم ٹیسٹ کیبلز ہیں جو بنیادی طور پر ویکٹر نیٹ ورک تجزیہ کاروں (وی این اے) میں استعمال ہوتی ہیں ، جس میں ڈی سی ~ 67GHz کی ورکنگ فریکوینسی رینج کا احاطہ کیا گیا ہے۔ ان میں پائیدار اور انتہائی تکرار کرنے والی موڑنے والی خصوصیات شامل ہیں ، جو لیبارٹریوں ، پروڈکشن لائنوں ، جانچ کے نظام اور دیگر منظرناموں میں مائکروویو الیکٹریکل پیرامیٹرز کی عین مطابق پیمائش کو قابل بناتی ہیں۔
اہم نوٹ
1. اپنی مرضی کے مطابق لمبائی کیبل اسمبلیاں کے ل please ، براہ کرم چیک آؤٹ پیج پر اپنی لمبائی کی معلومات چھوڑنا نہ بھولیں۔
2. تمام کیبل اسمبلیاں فیز سے ملنے والے جوڑے یا گروپس کے ساتھ فراہم کی جاسکتی ہیں۔ اگر آپ کو کیبلز کو فیز کے مماثل ہونے کی ضرورت ہے تو ، براہ کرم ہمیں ای میل بھیجیں: sales@flexirf.com
مصنوعات کی تفصیلات کا ڈیٹا
|
ترتیب |
|
|
کنیکٹر 1 قسم |
NMD3.5 ملی میٹر/NMD2.92 ملی میٹر/NMD2.4 ملی میٹر/NMD1.85 ملی میٹر |
|
کنیکٹر 1 رکاوٹ |
50 اوہم |
|
کنیکٹر 1 قطبی |
معیار |
|
کنیکٹر 2 قسم |
NMD3.5 ملی میٹر/NMD2.92 ملی میٹر/NMD2.4 ملی میٹر/NMD1.85 ملی میٹر |
|
کنیکٹر 2 مائبادا |
50 اوہم |
|
کنیکٹر 2 قطبی |
معیار |
|
کنیکٹر ماؤنٹ کا طریقہ |
کوئی نہیں |
|
کنیکٹر باڈی اسٹائل |
سیدھے |
|
مواد کی معلومات |
|
|
سینٹر سے رابطہ کریں |
پیتل کا سونے چڑھایا ، بیرییلیم تانبے کا سونے چڑھایا |
|
بیرونی رابطہ |
سٹینلیس سٹیل سے گزر گیا |
|
جسم |
سٹینلیس سٹیل سے گزر گیا |
|
dieelectric |
ptfe |
|
ماحولیاتی ڈیٹا |
|
|
درجہ حرارت کی حد |
-40 ڈگری سے +165 ڈگری |
|
2011/65/EU (ROHS) |
تعمیری |
مصنوعات کی قسم
|
VNA ٹیسٹ کیبلز |
|||||
|
|
|||||
| عام ماڈل اور تکنیکی اشارے | |||||
|
تصویر |
SKU |
کنیکٹر 1 |
کنیکٹر 2 |
فریقینسی |
واپسی کا نقصان/VSWR |
 |
vna -35 f35f -630 |
3.5 ملی میٹر این ایم ڈی خواتین |
3.5 ملی میٹر خواتین |
DC -26. 5GHz |
1.30 |
 |
vna -35 m35f -630 |
3.5 ملی میٹر این ایم ڈی خواتین |
3.5 ملی میٹر این ایم ڈی مرد |
DC -26. 5GHz |
1.30 |
 |
vna -292 f292f -630 |
2.92 ملی میٹر این ایم ڈی خواتین |
2.92 ملی میٹر خواتین |
dc -40 ghz |
1.30 |
 |

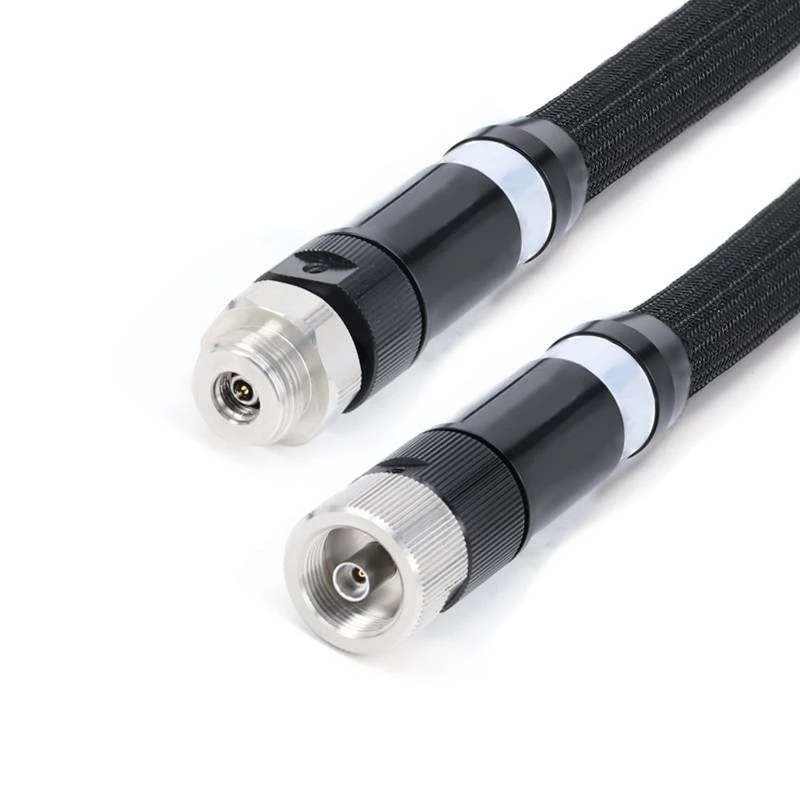

vna -292 m292f -630 |
2.92 ملی میٹر این ایم ڈی خواتین |
2.92 ملی میٹر این ایم ڈی خواتین |
dc -40 ghz |
1.30 |
 |
vna -24 f24f -630 |
2.4 ملی میٹر این ایم ڈی خاتون |
2.4 ملی میٹر خواتین |
dc -40 ghz |
1.35 |
 |
vna -24 m24f -630 |
2.4 ملی میٹر این ایم ڈی خاتون |
2.4 ملی میٹر این ایم ڈی مرد |
dc -50 ghz |
1.35 |
 |

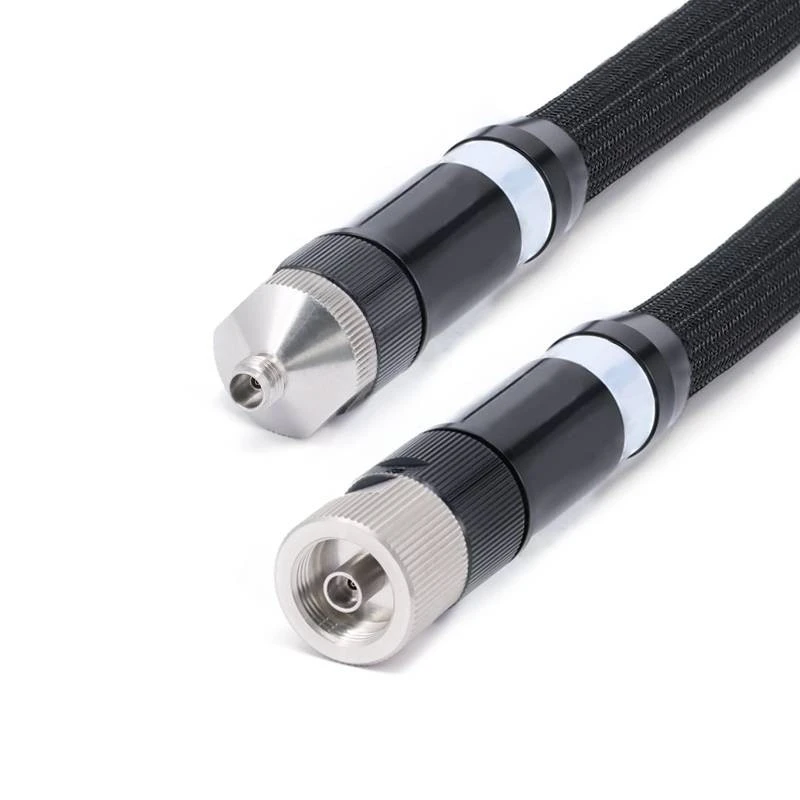

vna -185 f185f -630 |
1.85 ملی میٹر این ایم ڈی خواتین |
1.85 ملی میٹر خواتین |
dc -67 ghz |
1.50 |
 |

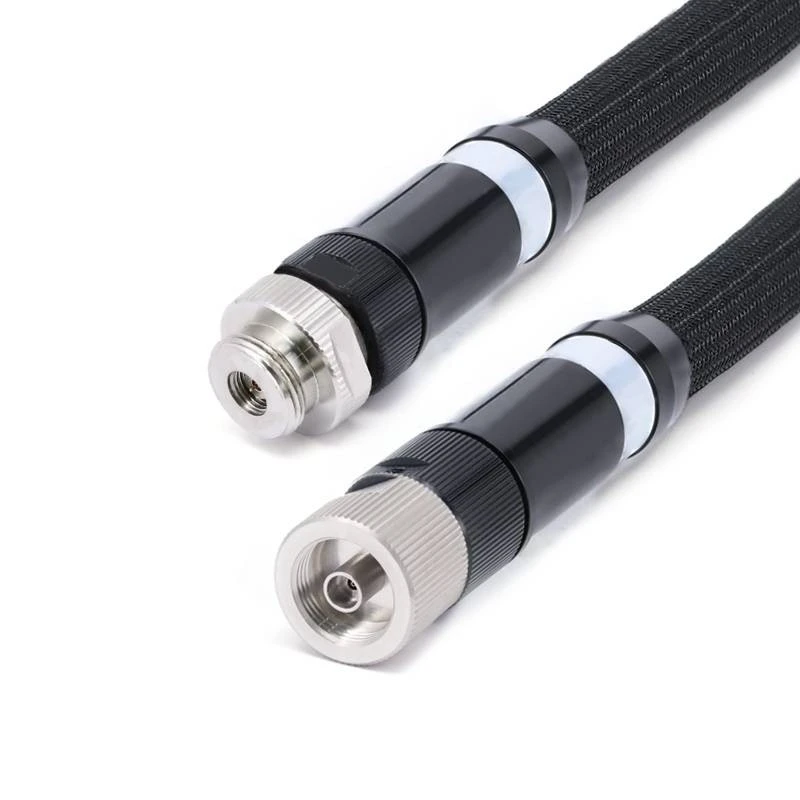

vna -185 f185m -630 |
1.85 ملی میٹر این ایم ڈی خواتین |
1.85 ملی میٹر این ایم ڈی مرد |
dc -67 ghz |
1.50 |
