Hand Formable Cable Assemblies

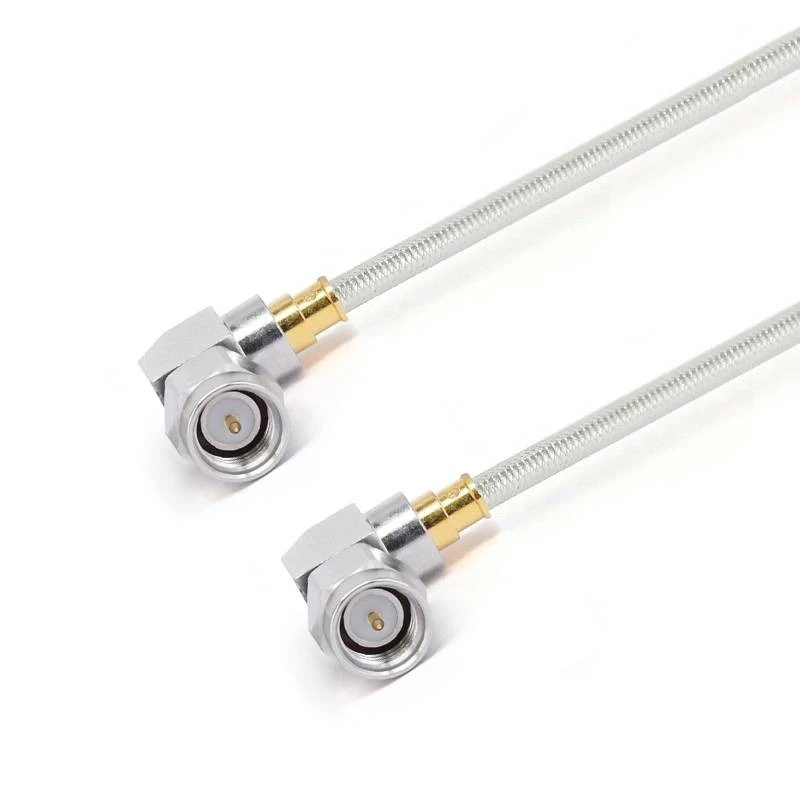

ga711-smwmsmwm-xxx-18g-3

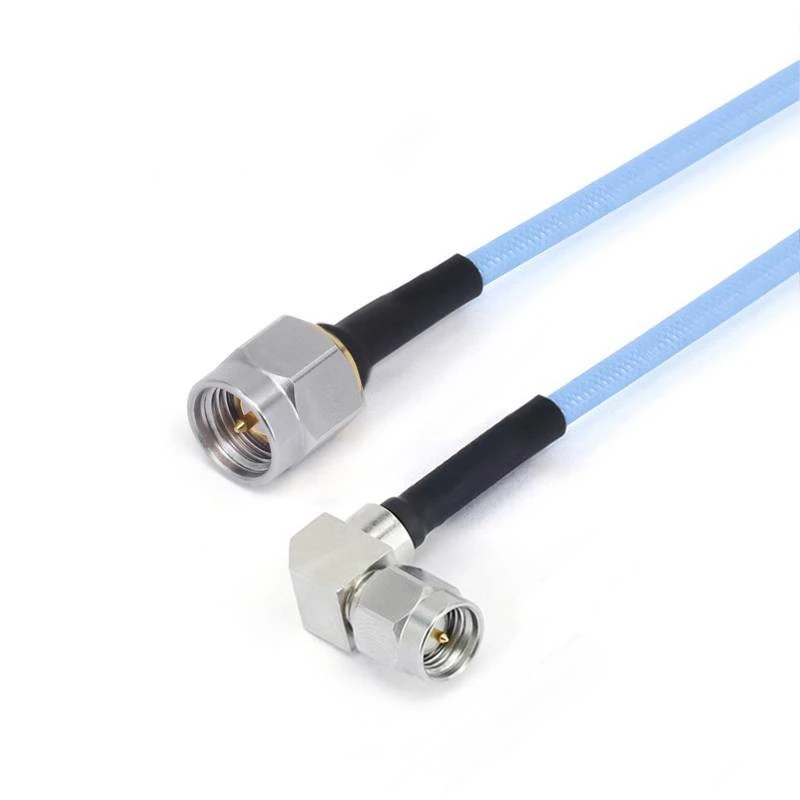

ga712-smmsmwm-xxx-18g-1

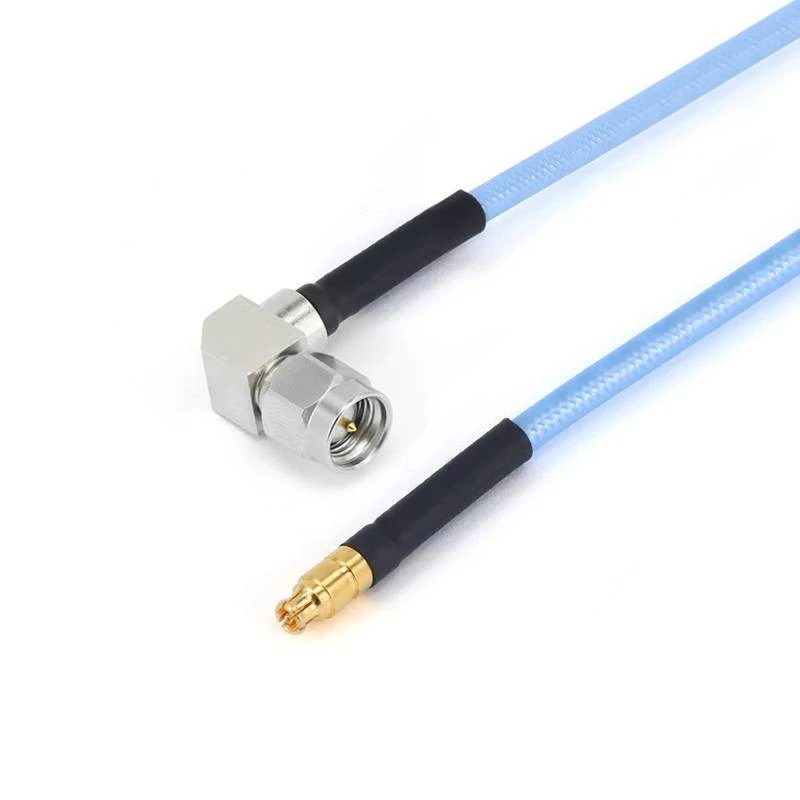

ga712-smwmgppf-xxx-18g-1 (1)
ga712-smwmgppf-xxx-18g-1

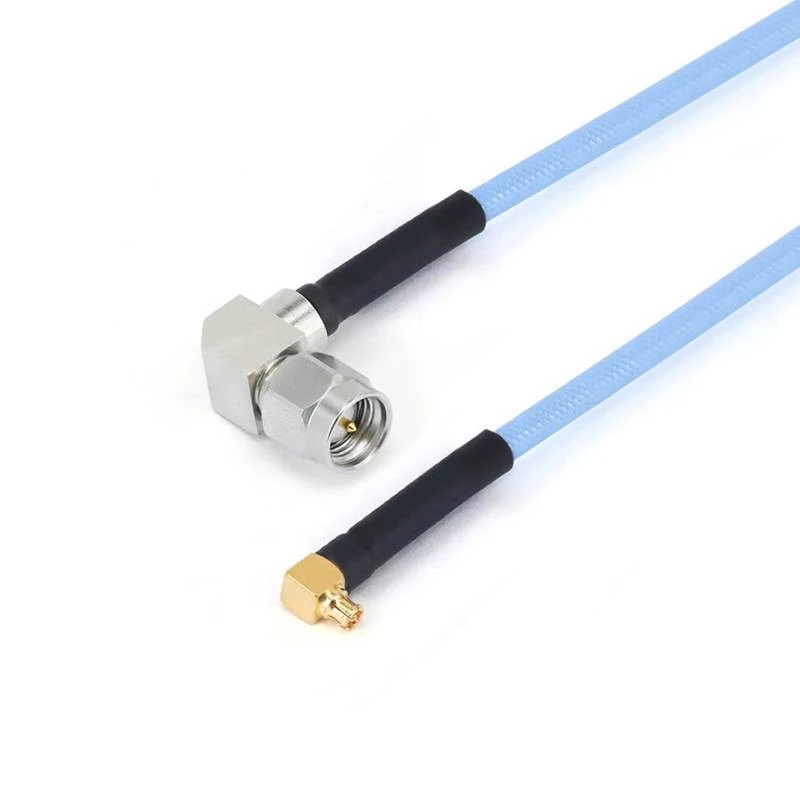

ga712-smwmgppwf-xxx-18g-1

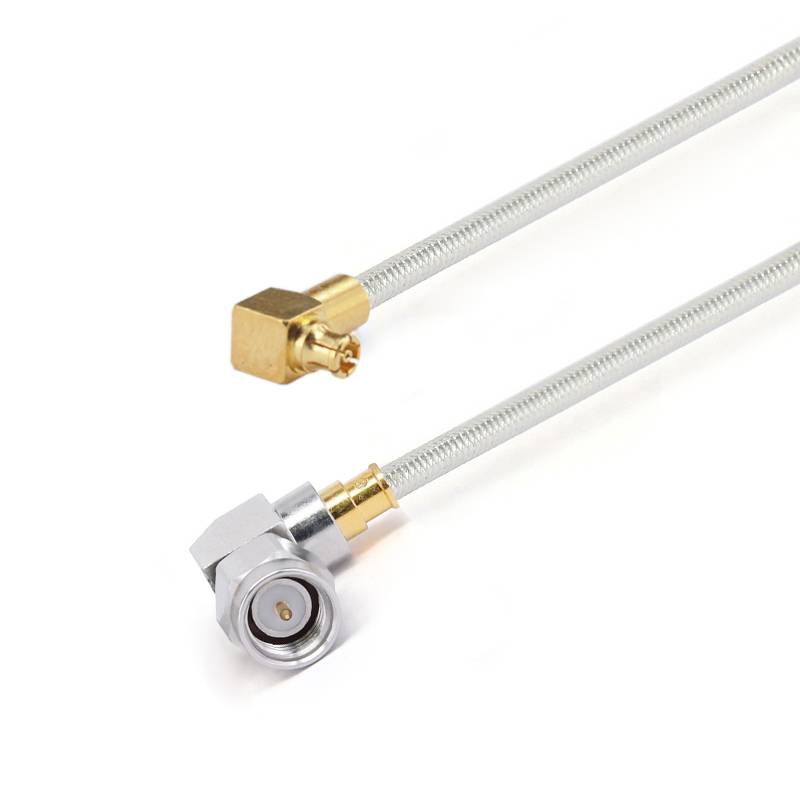

ہینڈ فارمیبل کیبل اسمبلیاں

ہینڈ فارمیبل کیبل اسمبلیاں نیم لچکدار کوکس ایک اعلی کارکردگی کا مظاہرہ کرنے والی نیم لچکدار سماکشی کیبل اسمبلی ہے جو متعدد شعبوں میں ایک اہم کردار ادا کرتی ہے . اس پروڈکٹ کو ایک پیشہ ور ٹیم کے ذریعہ تیار کیا گیا ہے . اس کے بہترین ڈیزائن اور قابل اعتماد کارکردگی کے ساتھ ، یہ متعدد صنعتوں کی ضروریات کو پورا کرتا ہے۔ 047 "، 086" ، اور 141 ".

انکوائری بھیجنے

تصریح

ہینڈ فارمیبل کیبل اسمبلیاں نیم لچکدار کوکس ایک اعلی کارکردگی کا مظاہرہ کرنے والی نیم لچکدار سماکشیی کیبل اسمبلی ہے جو متعدد شعبوں میں ایک اہم کردار ادا کرتی ہے . اس پروڈکٹ کو ایک پیشہ ور ٹیم کے ذریعہ تیار کیا گیا ہے . اس کے بہترین ڈیزائن اور قابل اعتماد کارکردگی کے ساتھ ، یہ متعدد صنعتوں کی ضروریات کو پورا کرتا ہے۔ 047 "، 086" ، اور 141 ".

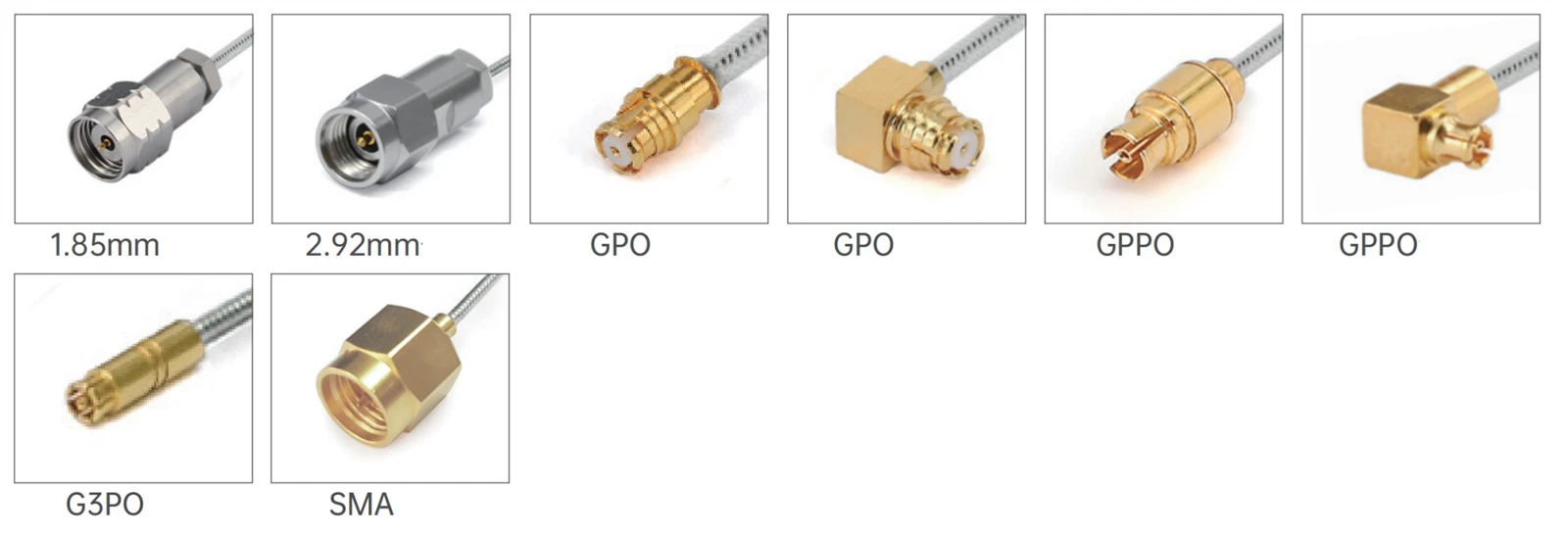

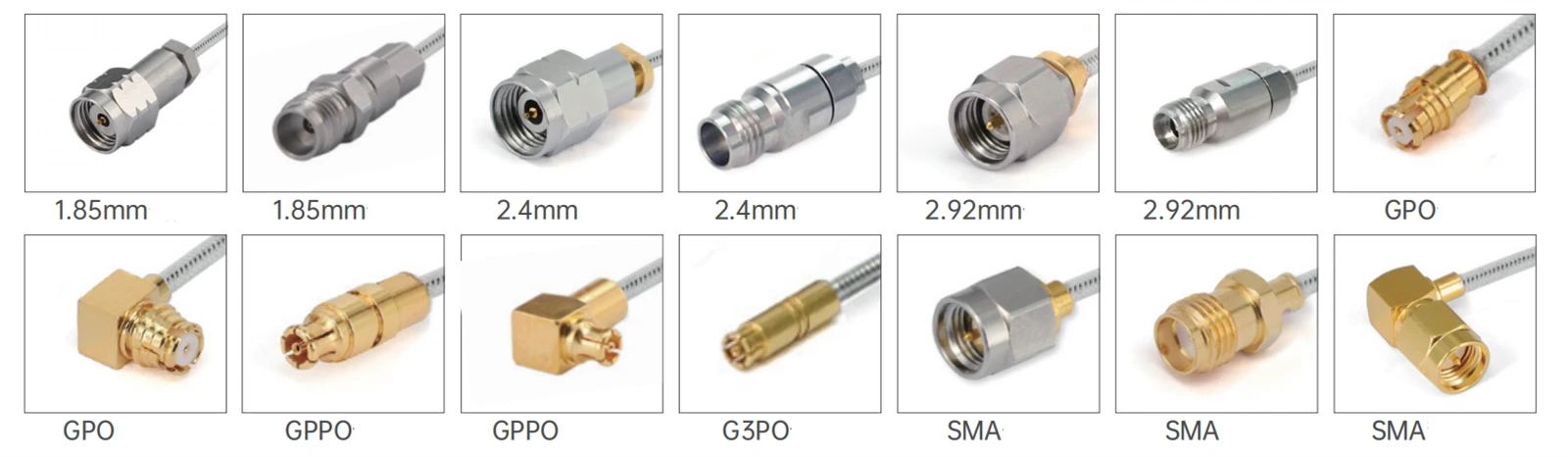

اس کے علاوہ ، پروڈکٹ کنیکٹر کی اقسام ، رکاوٹ ، پولریٹی ، بڑھتے ہوئے طریقوں ، رابطہ اور رہائشی مواد کے لحاظ سے متعدد اختیارات پیش کرتا ہے . کنیکٹر کی اقسام میں 1 . 85 ملی میٹر ، 2 . 4mm ، 2 {. 92 ملی میٹر ، ایس ایم اے ، جی پی پی او شامل ہیں۔ رکاوٹ 50 اوہم ہے ، اور قطبی حیثیت معیاری ہے۔ یہاں بڑھتے ہوئے متنوع طریقے ہیں ، اور رابطے اور ہاؤسنگ سونے کے ساتھ چڑھایا ہوا پیتل ، سونے کے ساتھ چڑھایا ہوا پیتل ، اور اچھی طرح سے بجلی کی چالکتا اور سنکنرن مزاحمت کو یقینی بنانے کے ل passive سٹینلیس سٹیل جیسے پیتل سے بنی ہیں۔

مصنوعات کا تعارف

یہاں سیریز موجود ہیں جیسے FR701 & FR702/GUT-047- فارم 047 "سیریز اور FR711 & FR711 & FR712/GUT-085- فارم 086" سیریز . مختلف سیریز سے متعلق مصنوعات ، ساختی طول و عرض اور برقی کارکردگی میں مختلف ہیں}}}}} FR702/گٹ -047- فارم 047 "سیریز 0 . 29 ± 0 . 0127 ملی میٹر ہے ، جبکہ FR711 & FR712/GUT-085- فارم 086" سیریز 0 .}}}} ہے۔ مختلف تعدد کے لئے اسی طرح کی توجہ اور بجلی کا ڈیٹا فراہم کیا جاتا ہے۔ متعدد عام ماڈلز اور تکنیکی اشارے بھی دستیاب ہیں جو مختلف اطلاق کے منظرناموں کی ضروریات کو پورا کرتے ہیں۔

بجلی کی کارکردگی کے لحاظ سے ، سنٹر کنڈکٹر چاندی کی چڑھایا ہوا تانبے سے پہنے ہوئے اسٹیل ہے ، جس میں ایک ٹھوس پی ٹی ایف ای انسولیٹر اور ایک ٹن والے تانبے کے تار آؤٹر کنڈکٹر . میں کم گنجائش (95.1pf/m) ، اعلی پروپیگنڈہ کی رفتار (70 ٪) ، اور بہترین شیلڈنگ اثر و رسوخ شامل ہے۔< -100dB @ 1GHz). It has a strong power handling capacity. For example, it can reach 10 watts under the conditions of 18GHz, sea level, and VSWR1.0. The operating temperature range is from -40°C to +165°C, and it complies with the 2011/65/EU (RoHS) standard, being environmentally friendly and adaptable to various environments.

مصنوعات کی درخواست

موڑنے اور بہترین بجلی کی کارکردگی رکھنے کی خصوصیات کی وجہ سے ، یہ مواصلات ، الیکٹرانک آلات ، اور ٹیسٹ اور پیمائش جیسے شعبوں میں بڑے پیمانے پر استعمال ہوتا ہے . جیسے منظر نامے میں - یہ ہیں کہ سائٹ کا پتہ لگانا اور صنعتی آلات کی پریشانی کا سراغ لگانا ، نیم - لچکدار کیبلز کو عارضی کنکشن کیبلز کے طور پر استعمال کیا جاتا ہے۔ چلائیں . وہ تیزی سے مختلف آلات کے مابین ٹیسٹ لنکس قائم کرسکتے ہیں ، جس سے پتہ لگانے کے کام کی موثر تکمیل کو قابل بناتا ہے .

اہم نوٹ

custom {0} custom اپنی مرضی کے مطابق لمبائی کیبل اسمبلیاں کے لئے ، براہ کرم چیک آؤٹ پیج پر اپنی لمبائی کی معلومات چھوڑنا نہ بھولیں۔
2. تمام کیبل اسمبلیاں فیز سے ملنے والے جوڑے یا گروپس کے ساتھ فراہم کی جاسکتی ہیں۔ اگر آپ کو کیبلز کو فیز کے مماثل ہونے کی ضرورت ہے تو ، براہ کرم ہمیں ای میل بھیجیں: sales@flexirf.com

مصنوعات کی تفصیلات کا ڈیٹا

ترتیب
کنیکٹر 1 قسم	1.85 ملی میٹر/2.4 ملی میٹر/2.92 ملی میٹر/ایس ایم اے/جی 3 پی او/جی پی پی او
کنیکٹر 1 رکاوٹ	50 اوہم
کنیکٹر 1 قطبی	معیار
کنیکٹر 2 قسم	1.85 ملی میٹر/2.4 ملی میٹر/2.92 ملی میٹر/ایس ایم اے/جی 3 پی او/جی پی پی او/
کنیکٹر 2 رکاوٹ	50 اوہم
کنیکٹر 2 قطبی	معیار
کنیکٹر ماؤنٹ کا طریقہ	کوئی نہیں
کنیکٹر جسمانی انداز	سیدھا اور دائیں زاویہ
مواد کی معلومات
سینٹر سے رابطہ کریں	پیتل کا سونے چڑھایا ، بیرییلیم تانبے کا سونے چڑھایا
بیرونی رابطہ	پیتل کا سونے چڑھایا ، بیرییلیم تانبے کا سونے چڑھایا ، سٹینلیس سٹیل سے گزرنا
جسم	پیتل کا سونے چڑھایا ، بیرییلیم تانبے کا سونے ، سٹینلیس سٹیل سے گزرنا
dieelectric	pei/ptfe
ماحولیاتی ڈیٹا
درجہ حرارت کی حد	-40 ڈگری سے +165 ڈگری
2011/65/EU (ROHS)	تعمیری
کیبل کی وضاحتیں
سینٹر کنڈکٹر	سلور چڑھایا کاپر ویلڈ
dieelectric	ٹھوس پی ٹی ایف ای
جیکٹ	کوئی نہیں یا ایف ای پی
اہلیت (PF/M)	95.1
تشہیر کی رفتار (٪)	70
بچت کی تاثیر	<-100dB @ 1GHz
پاور ہینڈلنگ	10 واٹ @ 18GHz سمندر کی سطح پر ، VSWR1.0

مصنوعات کی قسم

FR701 & FR702/گٹ -047- فارم 047 "سیریز کیبل اسمبلی
	ساخت کا مواد قطر (ملی میٹر)
	1	اندرونی موصل	چاندی کی چڑھایا تانبے سے پوش اسٹیل	0.29±0.0127
	2	انسولیٹر	ٹھوس پی ٹی ایف ای	0.94±0.0254
	3	بیرونی موصل	تانبے کی تار تار	1.19±0.05
	4	جیکٹ	fep	1.6±0.13

توجہ ، طاقت (20 ڈگری سمندر کی سطح پر ٹیسٹ کی حالت)
تعدد (گیگاہرٹز)	0.5	1	5	10	20
توجہ (DB/M)	0.787	1.112	2.585	3.734	5.443
پاور (ڈبلیو)	67.4	47.4	20.7	14.4	9.9

عام ماڈل اور تکنیکی اشارے
تصویر	SKU	کنیکٹر 1	کنیکٹر 2	فریقینسی	واپسی کا نقصان/VSWR
	fr 701-292 ff1g3pf-xxx	2.92 ملی میٹر خواتین 2 ہول فلانج کے ساتھ	جی 3 پی او (ایس ایم پی ایس) خواتین	dc -40 ghz	12 ڈی بی
	fr 701-292 mg3pf-xxx	2.92 ملی میٹر مرد	جی 3 پی او (ایس ایم پی ایس) خواتین	dc -40 ghz	12 ڈی بی
	fr 701-292 fg3pf-xxx	2.92 ملی میٹر خواتین	جی 3 پی او (ایس ایم پی ایس) خواتین	dc -40 ghz	12 ڈی بی
	fr 701-185 mg3pf-xxx	1.85 ملی میٹر مرد	جی 3 پی او (ایس ایم پی ایس) خواتین	dc -67 ghz	10db
	fr 701-185 fg3pf-xxx	1.85 ملی میٹر خواتین	جی 3 پی او (ایس ایم پی ایس) خواتین	dc -67 ghz	10db

FR711 & FR712/گٹ -085- فارم 086 "سیریز کیبل اسمبلی
	ساخت کا مواد قطر (ملی میٹر)
	1	اندرونی موصل	چاندی سے چڑھایا تانبے سے پہنے ہوئے اسٹی	0.51±0.0127
	2	انسولیٹر	ٹھوس پی ٹی ایف ای	1.69±0.0254
	3	بیرونی موصل	تانبے کی تار تار	2.2±0.05
	4	جیکٹ	fep	2.54

توجہ ، طاقت (20 ڈگری سمندر کی سطح پر ٹیسٹ کی حالت)
تعدد (گیگاہرٹز)	0.4	1	5	10	18
توجہ (DB/M)	0.43	0.70	1.72	2.49	3.46
پاور (ڈبلیو)	253	157	69	47	33

عام ماڈل اور تکنیکی اشارے

fr712/gut -085- form-fep (FEP جیکٹ کے ساتھ)
تصویر	SKU	کنیکٹر 1	کنیکٹر 2	فریقینسی	واپسی کا نقصان/VSWR
	fr 712- smmsmm-xxx	SMA مرد	SMA مرد	dc -26.5 ghz	1.35
	fr 12- smmsmwm-xxx -18 g	SMA مرد	صحیح زاویہ کے ساتھ SMA مرد	dc -18 ghz	1.35
	fr 712- smwmsmwm-xxx -18 g	صحیح زاویہ کے ساتھ SMA مرد	صحیح زاویہ کے ساتھ SMA مرد	dc -18 ghz	1.40
	fr 712- smmgpf-xxx	SMA مرد	جی پی او (ایس ایم پی) خواتین	dc -26.5 ghz	1.35
	fr 712- smmgpwf-xxx	SMA مرد	جی پی او (ایس ایم پی) دائیں زاویہ والی خاتون	dc -26.5 ghz	1.40
	fr 712- smmgppf-xxx	SMA مرد	جی پی پی او (منی ایس ایم پی) خواتین	dc -26.5 ghz	1.35
	fr 712- smmgppwf-xxx	SMA مرد	جی پی پی او (منی ایس ایم پی) دائیں زاویہ والی خاتون	dc -26.5 ghz	1.40
	fr 712- smwmgppf-xxx -18 g	صحیح زاویہ کے ساتھ SMA مرد	جی پی پی او (منی ایس ایم پی) خواتین	dc -18 ghz	15 ڈی بی
	fr 712- smwmgppwf-xxx -18 g	صحیح زاویہ کے ساتھ SMA مرد	جی پی پی او (منی ایس ایم پی) دائیں زاویہ والی خاتون	dc -18 ghz	15 ڈی بی
	FR 712- SMFGPF-XXX	SMA خواتین	جی پی او (ایس ایم پی) خواتین	dc -18 ghz	1.35
	FR 712- SMFFGPF-XXX	4 ہول فلانج کے ساتھ SMA خاتون	جی پی او (ایس ایم پی) خواتین	dc -18 ghz	1.35
	fr 712- smfgppf-xxx	SMA خواتین	جی پی پی او (منی ایس ایم پی) خواتین	dc -26.5 ghz	1.40
	FR 712- SMFFGPF-XXX	4 ہول فلانج کے ساتھ SMA خاتون	جی پی پی او (منی ایس ایم پی) خواتین	dc -26.5 ghz	1.40
	FR 712-292 M292M-XXX	2.92 ملی میٹر مرد	2.92 ملی میٹر مرد	dc - 40 ghz	1.44
	fr 712-292 mgpf-xxx	2.92 ملی میٹر مرد	جی پی او (ایس ایم پی) خواتین	dc - 40 ghz	10db
	fr 712-292 mgpwf-xxx	2.92 ملی میٹر مرد	جی پی او (ایس ایم پی) دائیں زاویہ والی خاتون	dc - 40 ghz	10db
	fr 712-292 fgpf-xxx	2.92 ملی میٹر خواتین	جی پی او (ایس ایم پی) خواتین	dc - 40 ghz	10db
	fr 712-292 ffgpf-xxx	2.92 ملی میٹر خواتین 4 ہول فلج کے ساتھ	جی پی او (ایس ایم پی) خواتین	dc - 40 ghz	10db
	fr 712-292 mgppf-xxx	2.92 ملی میٹر مرد	جی پی پی او (منی ایس ایم پی) خواتین	dc - 40 ghz	14 ڈی بی
	fr 712-292 mgppwf-xxx	2.92 ملی میٹر مرد	جی پی پی او (منی ایس ایم پی) دائیں زاویہ والی خاتون	dc - 40 ghz	14 ڈی بی
	fr 712-292 fgppf-xxx	2.92 ملی میٹر خواتین	جی پی پی او (منی ایس ایم پی) خواتین	dc - 40 ghz	14 ڈی بی
	fr 712-292 ffgppf-xxx	2.92 ملی میٹر خواتین 4 ہول فلج کے ساتھ	جی پی پی او (منی ایس ایم پی) خواتین	dc - 40 ghz	14 ڈی بی
	fr 712-292 mg3pf-xxx	2.92 ملی میٹر مرد	جی 3 پی او (ایس ایم پی ایس) خواتین	dc - 40 ghz	12 ڈی بی
	fr 712-292 fg3pf-xxx	2.92 ملی میٹر خواتین	جی 3 پی او (ایس ایم پی ایس) خواتین	dc - 40 ghz	12 ڈی بی
	fr 712-292 ffg3pf-xxx	2.92 ملی میٹر خواتین 4 ہول فلج کے ساتھ	جی 3 پی او (ایس ایم پی ایس) خواتین	dc - 40 ghz	12 ڈی بی
	fr 712-185 mg3pf-xxx	1.85 ملی میٹر مرد	جی 3 پی او (ایس ایم پی ایس) خواتین	dc - 67 ghz	10db
	fr 712-185 fg3pf-xxx	1.85 ملی میٹر خواتین	جی 3 پی او (ایس ایم پی ایس) خواتین	dc - 67 ghz	10db
	fr 712-185 ffg3pf-xxx	4 ہول فلانج کے ساتھ 1.85 ملی میٹر خواتین	جی 3 پی او (ایس ایم پی ایس) خواتین	dc - 67 ghz	10db

fr711/گٹ -085- فارم (بغیر ایف ای پی جیکٹ کے)
تصویر	SKU	کنیکٹر 1	کنیکٹر 2	فریقینسی	واپسی کا نقصان/VSWR
	fr 711- smmsmm-xxx	SMA مرد	SMA مرد	dc -26.5 ghz	1.35
	fr 11- smmsmwm-xxx -18 g	SMA مرد	صحیح زاویہ کے ساتھ SMA مرد	dc -18 ghz	1.35
	fr 711- smwmsmwm-xxx -18 g	صحیح زاویہ کے ساتھ SMA مرد	صحیح زاویہ کے ساتھ SMA مرد	dc -18 ghz	1.40
	fr 711- smwmgppwf-xxx -18 g	صحیح زاویہ کے ساتھ SMA مرد	جی پی پی او (منی ایس ایم پی) دائیں زاویہ والی خاتون	dc -18 ghz	1.40
	fr 711-292 mmmpxm-xxx	2.92 ملی میٹر مرد	ایم ایم پی ایکس مرد	dc -40 ghz	14 ڈی بی
	r 711-292 mmmpxf-xxx	2.92 ملی میٹر مرد	ایم ایم پی ایکس خواتین	dc -40 ghz	14 ڈی بی
	fr 711-24 mmmpxm-xxx	2.4 ملی میٹر مرد	ایم ایم پی ایکس مرد	dc -50 ghz	12 ڈی بی
	fr 711-24 mmmpxf-xxx	2.4 ملی میٹر مرد	ایم ایم پی ایکس خواتین	dc -50 ghz	12 ڈی بی
	fr 711-185 mmmpxm-xxx	1.85 ملی میٹر مرد	ایم ایم پی ایکس مرد	dc -67 ghz	10db
	fr 711-185 mmmpxf-xxx	1.85 ملی میٹر مرد	ایم ایم پی ایکس خواتین	dc -67 ghz	10db
	fr 711-185 mg3pf-xxx	1.85 ملی میٹر مرد	جی 3 پی او (ایس ایم پی ایس) عورت	dc -67 ghz	10db
	fr 711-185 fg3pf-xxx	1.85 ملی میٹر خواتین	جی 3 پی او (ایس ایم پی ایس) عورت	dc -67 ghz	10db
	fr 711-185 ffg3pf-xxx	4 ہول فلانج کے ساتھ 1.85 ملی میٹر خواتین	جی 3 پی او (ایس ایم پی ایس) عورت	dc -67 ghz	10db
