سبھی ایس ایم اے کنیکٹر کے بارے میں



ایس ایم اے کنیکٹر ایک وسیع پیمانے پر استعمال ہونے والا آر ایف سماکشیی کنیکٹر ہے ، جو اس کی اعلی کارکردگی اور استعداد کے لئے مشہور ہے۔ اس کو 1950 کی دہائی میں بینڈکس اسکینٹیلا نے تیار کیا تھا ، اور "ایس ایم اے" کے نام کا مطلب سبنییچر ورژن اے ہے۔



1. ایس ایم اے کنیکٹر کی اہم خصوصیات

سائز: ایس ایم اے کنیکٹرز میں ایک کمپیکٹ ڈھانچہ ہے جس میں بیرونی کنڈکٹر قطر 0 141 انچ ہے ، جس سے وہ محدود جگہ والی درخواستوں کے ل suitable موزوں ہیں۔

تعدد کی حد: وہ عام طور پر 18 گیگا ہرٹز تک کام کرتے ہیں ، حالانکہ کچھ اعلی کارکردگی والے ورژن 26.5 گیگا ہرٹز یا اس سے بھی زیادہ تک پہنچ سکتے ہیں۔

مائبادا: زیادہ تر ایس ایم اے کنیکٹر 50 اوہم ہیں ، جو آریف اور مائکروویو سسٹم کے لئے معیاری ترتیب ہے۔

جوڑے کا طریقہ کار: 1/4 انچ ، 36 دھاگوں میں فی انچ UNC تھریڈز کے ساتھ تھریڈڈ جوڑے کے ڈیزائن کو اپناتا ہے ، جس سے مضبوط کمپن مزاحمت کے ساتھ مضبوط اور مستحکم تعلق کو یقینی بنایا جاتا ہے۔

ایس ایم اے مواد اور سطح کے علاج کے عمل

یہ شیل عام طور پر پیتل اور سٹینلیس سٹیل سے بنا ہوتا ہے ، اور سنکنرن مزاحمت اور چالکتا کو بڑھانے کے لئے چڑھایا جاسکتا ہے (جیسے نکل ، سونا)۔

سنٹر کنڈکٹر کا تانبا ، پیتل ، یا بیریلیم تانبا ہوسکتا ہے ، جس میں زیادہ سے زیادہ سگنل ٹرانسمیشن حاصل کرنے کے لئے سونے کی چڑھایا ہوا سطح ہے۔

وولٹیج اسٹینڈنگ لہر تناسب (VSWR): اعلی معیار کے ایس ایم اے کنیکٹرز میں کم VSWR ہوتا ہے (عام طور پر 1.2: 1 سے نیچے 12 گیگا ہرٹز سے نیچے) ، جس کا مطلب ہے کہ کم سے کم عکاسی کے ساتھ موثر سگنل ٹرانسمیشن۔



2. ایس ایم اے کنیکٹر کی اقسام

مختلف ایپلی کیشنز کے مطابق ایس ایم اے کنیکٹر مختلف تشکیلات میں آتے ہیں:

بندرگاہ کی اقسام کے مطابق ، ان کو تقسیم کیا جاسکتا ہے: معیاری پورٹ ایس ایم اے ، کوئیک کنیکٹ ایس ایم اے ، اور ریورس پولریٹی ایس ایم اے۔

ساختی شیلیوں کے مطابق ، انہیں سیدھے اور دائیں زاویہ کی اقسام میں تقسیم کیا جاسکتا ہے۔ سیدھے کنیکٹر سیریز کے رابطوں کے لئے استعمال ہوتے ہیں ، جبکہ دائیں زاویہ کی اقسام سخت جگہوں کے لئے موزوں ہیں۔ 90- ڈگری موڑنے والا ڈیزائن جگہ کی بچت کرسکتا ہے یا کیبل تناؤ کو کم کرسکتا ہے۔

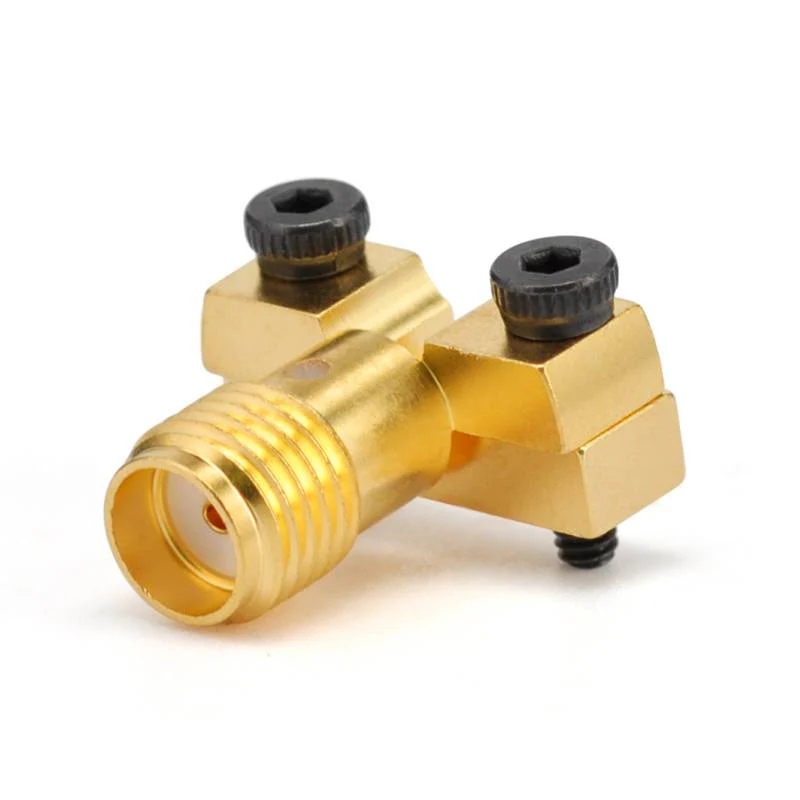

تنصیب کے طریقوں کے مطابق ، انہیں باقاعدہ اور پینل ماؤنٹ کی اقسام میں تقسیم کیا جاسکتا ہے۔ پینل ماؤنٹ کنیکٹر پینل یا دیواروں پر تنصیب کے لئے ڈیزائن کیا گیا ہے ، جس میں مختلف اقسام جیسے 2- ہول فلانگس ، 4- ہول فلانگس ، اور گول فلانگس ہیں۔



3. ایس ایم اے کے عام استعمال

ٹیلی مواصلات کے میدان میں ، ایس ایم اے کنیکٹر بڑے پیمانے پر موبائل فون بیس اسٹیشنوں ، سیٹلائٹ سسٹمز ، اور وائرلیس مواصلات کے سازوسامان میں استعمال ہوتے ہیں۔

ٹیسٹ کے سازوسامان میں ، وہ ٹیسٹنگ ڈیوائسز جیسے آسکیلوسکوپز ، نیٹ ورک تجزیہ کار ، اور سگنل جنریٹرز میں استعمال ہوتے ہیں۔

اینٹینا سسٹم میں ، ایس ایم اے کنیکٹر اکثر وائرلیس سسٹم میں اینٹینا کو جوڑنے کے لئے استعمال ہوتے ہیں۔

آر ایف سرکٹس میں ، وہ بہت سے آر ایف آلات جیسے یمپلیفائر ، فلٹرز ، اور مکسر میں پائے جاتے ہیں۔

نوٹ



4. پاور ہینڈلنگ کی گنجائش:

اگرچہ ایس ایم اے کنیکٹر کم طاقت اور درمیانی طاقت والے آر ایف سسٹم کے ل suitable موزوں ہیں ، لیکن وہ اعلی طاقت کی ایپلی کیشنز کے ل suitable موزوں نہیں ہوسکتے ہیں۔ اعلی طاقت کے منظرناموں کے ل other ، دوسرے کنیکٹر جیسے N-type یا 7/16- قسم زیادہ مناسب ہوسکتے ہیں۔

مکینیکل استحکام: کچھ بڑے رابطوں کے مقابلے میں ، ایس ایم اے کنیکٹر نسبتا from نازک ہوتے ہیں ، خاص طور پر پن سیدھ کے لحاظ سے اور مکینیکل تناؤ کا مقابلہ کرنا۔ لہذا ، ہینڈلنگ اور انسٹالیشن کے دوران اضافی دیکھ بھال کی جانی چاہئے۔



مطابقت: ایس ایم اے کنیکٹر کا انتخاب کرتے وقت ، اس بات کو یقینی بنائیں کہ مرد اور خواتین کنیکٹر اچھ connection ے کنکشن کو یقینی بنانے کے ل thread تھریڈ سائز اور رکاوٹ کے لحاظ سے ملتے ہیں۔ وہ 2.92 ملی میٹر اور 3.5 ملی میٹر بندرگاہوں کے ساتھ بھی جڑے جاسکتے ہیں۔
