نیم سخت کیبل اسمبلیاں
نیم سخت کیبل اسمبلیاں ریڈیو فریکوینسی (آر ایف) اور مائکروویو فیلڈز میں بڑے پیمانے پر استعمال ہونے والی اعلی کارکردگی کی مصنوعات ہیں ، جو متعدد پیچیدہ کنکشن اور سگنل ٹرانسمیشن کی ضروریات کو پورا کرنے کے قابل ہیں . نیم سخت ڈھانچہ کیبل کو ایک مقررہ شکل {. کو برقرار رکھنے کی اجازت دیتا ہے۔
تصریح
نیم سخت کیبل اسمبلیاں
نیم سخت کیبل اسمبلیاں ریڈیو فریکوینسی (آر ایف) اور مائکروویو فیلڈز میں وسیع پیمانے پر استعمال ہونے والی اعلی کارکردگی والی مصنوعات ہیں ، جو متعدد پیچیدہ رابطے اور سگنل ٹرانسمیشن کی ضروریات کو پورا کرنے کے قابل ہیں . سگنل سے متعلق ساخت اور اس سے متعلقہ کیبل کو یقینی بنانے کی اجازت دیتا ہے ، ایک بار شفٹ یا شفٹ ہونے کا امکان کم ہے۔ ٹرانسمیشن . لہذا ، یہ اعلی استحکام کی ضروریات کے ساتھ پیچیدہ وائرنگ سسٹم کے لئے موزوں ہے .
مصنوعات کا تعارف
پروڈکٹ ماڈلز کی ایک وسیع رینج میں آتی ہے . fr710s & fr710/gut - 085 086 "سیریز کو ایک مثال کے طور پر . مختلف ماڈلز کے ساتھ مختلف ماڈلز کے لئے موزوں ہیں ، ایس ایم ایم ایس ایم - ایس ایم ایم ایس ایم - ایس ایم ایم ایس ایم - ایس ایم ایم ایس ایم - ایس ایم ایم ایس ایم - ایس ایم ایس ایم ایم کے لئے مختلف فریکوینسی رینجز کے لئے مناسب ہیں۔ ڈی سی سے 26.5GHz ، اور واپسی کا نقصان/وولٹیج اسٹینڈنگ لہر تناسب 1.30.
مرکز سے رابطہ سونے سے چڑھایا پیتل یا سونے سے چڑھایا ہوا بیریلیم تانبے سے بنا ہے . بیرونی رابطے کے ل you ، آپ سونے کی چڑھایا ہوا پیتل ، سونے سے چڑھایا ہوا بیریلیم تانبے ، ماخوذ میڈیملیس اسٹیل ، وغیرہ سے منتخب کرسکتے ہیں۔ PEI یا PTFE . کیبل کا مرکزی کنڈکٹر چاندی کی چڑھایا ہوا تانبے سے پہنے ہوئے اسٹیل ہے ، اور موصل پرت ٹھوس PTFE . میان کسی مواد یا ایف ای پی سے بنائی جاسکتی ہے ، جو سگنل ٹرانسمیشن کی کارکردگی کو یقینی بناتی ہے۔
مصنوعات کی درخواست
ان کی عمدہ کارکردگی کی وجہ سے ، نیم سخت کیبل اسمبلیاں سگنل ٹرانسمیشن {{1} کے لئے سخت تقاضوں کے ساتھ متعدد شعبوں میں ایک اہم کردار ادا کرتی ہیں} وہ مختلف صنعتوں جیسے مواصلات ، الیکٹرانکس ، اور ایرو اسپیس. میں بڑے پیمانے پر استعمال ہوتی ہیں۔
الیکٹرانک وارفیئر آلات کو اعلی شدت سے برقی مقناطیسی مداخلت کے ماحول میں کام کرنے کی ضرورت ہے . نیم سخت کیبل اسمبلیوں کی اعلی شیلڈنگ تاثیر اور مستحکم بجلی کی کارکردگی انہیں الیکٹرانک وارفیئر آلات میں داخلی رابطوں کے لئے ایک بہترین انتخاب بناتی ہے۔
خلائی جہاز کے پیچیدہ نظاموں میں ، نیم سخت کیبل اسمبلیاں مختلف آلات اور آلات . کو مربوط کرنے کے لئے استعمال کی جاتی ہیں۔
اہم نوٹ
custom {0} custom اپنی مرضی کے مطابق لمبائی کیبل اسمبلیاں کے لئے ، براہ کرم چیک آؤٹ پیج پر اپنی لمبائی کی معلومات چھوڑنا نہ بھولیں۔
2. تمام کیبل اسمبلیاں فیز سے ملنے والے جوڑے یا گروپس کے ساتھ فراہم کی جاسکتی ہیں۔ اگر آپ کو کیبلز کو فیز کے مماثل ہونے کی ضرورت ہے تو ، براہ کرم ہمیں ای میل بھیجیں: sales@flexirf.com
مصنوعات کی تفصیلات کا ڈیٹا
|
ترتیب |
|
|
کنیکٹر 1 قسم |

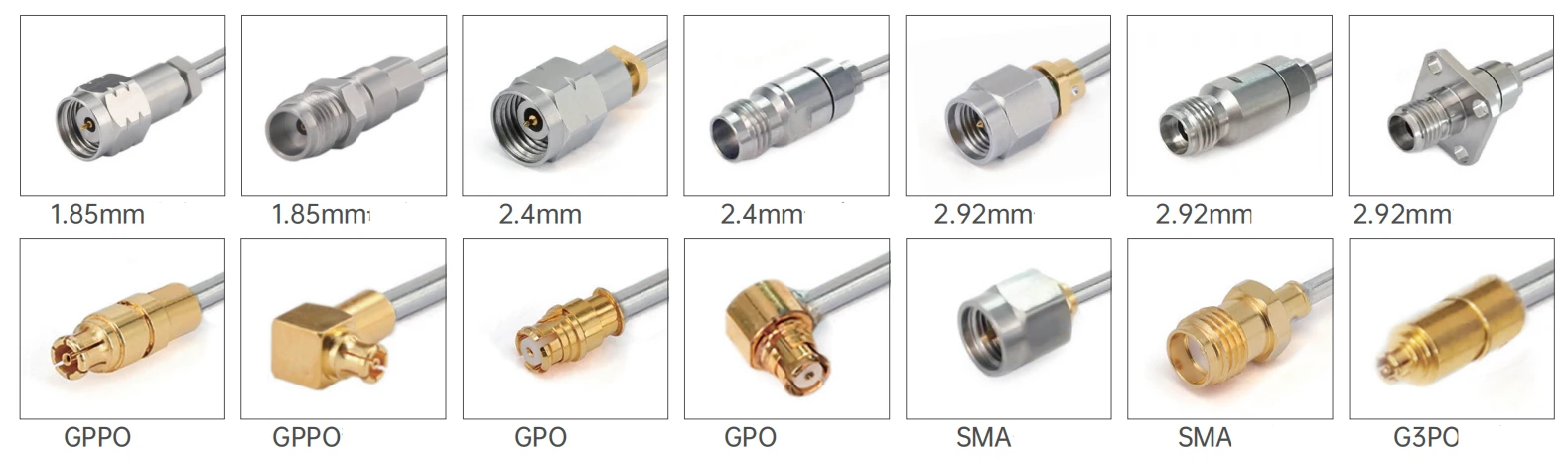

1.85 ملی میٹر/2.4 ملی میٹر/2.92 ملی میٹر/ایس ایم اے/جی 3 پی او/جی پی پی او |
|
کنیکٹر 1 رکاوٹ |
50 اوہم |
|
کنیکٹر 1 قطبی |
معیار |
|
کنیکٹر 2 قسم |
1.85 ملی میٹر/2.4 ملی میٹر/2.92 ملی میٹر/ایس ایم اے/جی 3 پی او/جی پی پی او/ |
|
کنیکٹر 2 رکاوٹ |
50 اوہم |
|
کنیکٹر 2 قطبی |
معیار |
|
کنیکٹر ماؤنٹ کا طریقہ |
کوئی نہیں |
|
کنیکٹر جسمانی انداز |
سیدھا اور دائیں زاویہ |
|
مواد کی معلومات |
|
|
سینٹر سے رابطہ کریں |
پیتل کا سونے چڑھایا ، بیرییلیم تانبے کا سونے چڑھایا |
|
بیرونی رابطہ |
پیتل کا سونے چڑھایا ، بیرییلیم تانبے کا سونے چڑھایا ، سٹینلیس سٹیل سے گزرنا |
|
جسم |
پیتل کا سونے چڑھایا ، بیرییلیم تانبے کا سونے ، سٹینلیس سٹیل سے گزرنا |
|
dieelectric |
pei/ptfe |
|
ماحولیاتی ڈیٹا |
|
|
درجہ حرارت کی حد |
-40 ڈگری سے +125 ڈگری |
|
2011/65/EU (ROHS) |
تعمیری |
|
کیبل کی وضاحتیں |
|
|
سینٹر کنڈکٹر |
سلور چڑھایا کاپر ویلڈ |
|
dieelectric |
ٹھوس پی ٹی ایف ای |
|
جیکٹ |
کوئی نہیں یا ایف ای پی |
|
اہلیت (PF/M) |
95.1 |
|
تشہیر کی رفتار (٪) |
70 |
|
بچت کی تاثیر |
<-100dB @ 1GHz |
|
پاور ہینڈلنگ |
10 واٹ @ 18GHz سمندر کی سطح پر ، VSWR1.0 |
مصنوعات کی قسم
| FR710S & FR710/گٹ -085 086 "سیریز نیم سخت کیبل اسمبلی | ||||
 |
ساخت کا مواد قطر (ملی میٹر) |
|||
|
1 |
اندرونی موصل |
چاندی کی چڑھایا تانبے سے پوش اسٹیل |
0.51±0.0127 |
|
|
2 |
انسولیٹر |
ٹھوس پی ٹی ایف ای |
1.688±0.0254 |
|
|
3 |
بیرونی موصل |
ٹنڈ تانبے/تانبے |
2.2±0.05 |
|
| توجہ ، طاقت (20 ڈگری سمندر کی سطح پر ٹیسٹ کی حالت) | |||||
|
تعدد (گیگاہرٹز) |
0.5 |
1 |
5 |
10 |
20 |
|
توجہ (DB/M) |
0.446 |
0.640 |
1.506 |
2.215 |
3.29 |
|
پاور (ڈبلیو) |
190.3 |
133.2 |
57.2 |
39.3 |
26.7 |
|
عام ماڈل اور تکنیکی اشارے |
|||||
 |
|||||
|
تصویر |
SKU |
کنیکٹر 1 |
کنیکٹر 2 |
فریقینسی |
واپسی کا نقصان/VSWR |
|
|

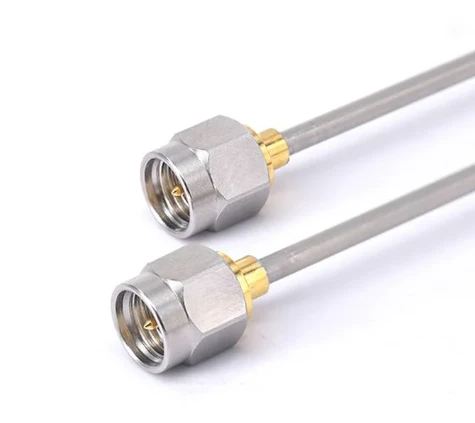

FR710S-SMMSMM-XXX |
SMA مرد |
SMA مرد |
dc -26.5 ghz |
1.30 |
|
|

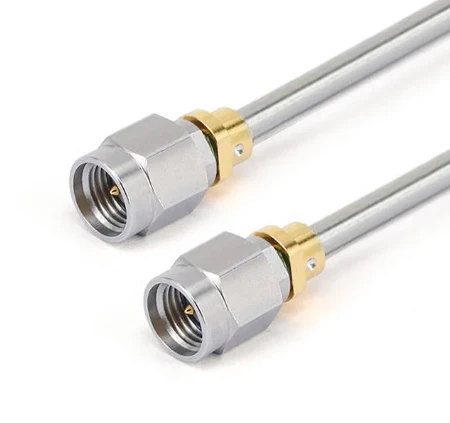

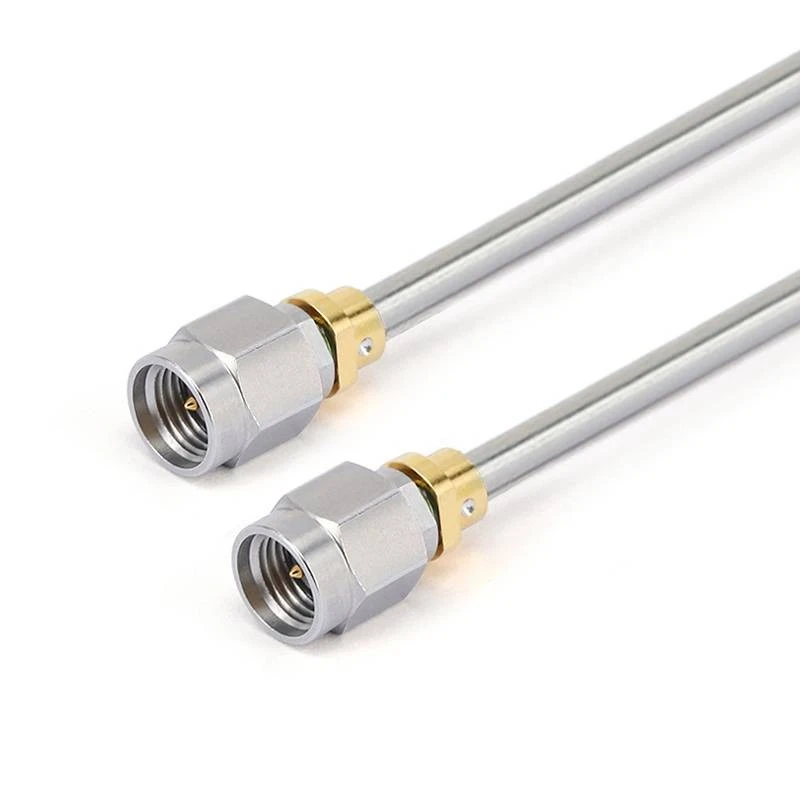

FR710S -292 M292M-XXX |
2.92 ملی میٹر مرد |
2.92 ملی میٹر مرد |
dc -40 ghz |
1.35 |
|
|

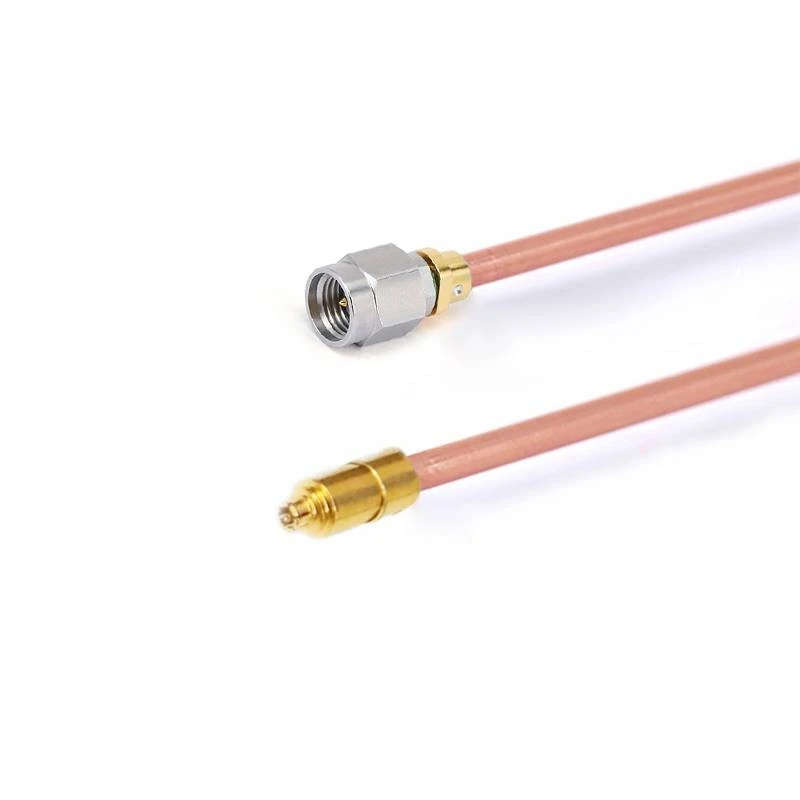

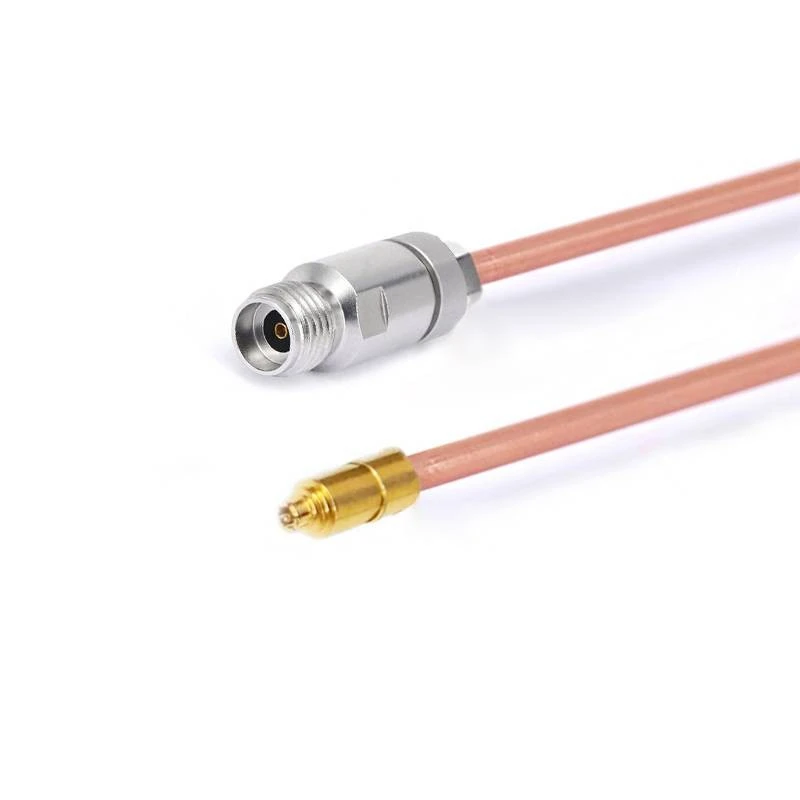

fr 710-292 mg3pf-xxx |
2.92 ملی میٹر مرد |
جی 3 پی او (ایس ایم پی ایس) خواتین |
dc -40 ghz |
14 ڈی بی |
|
|

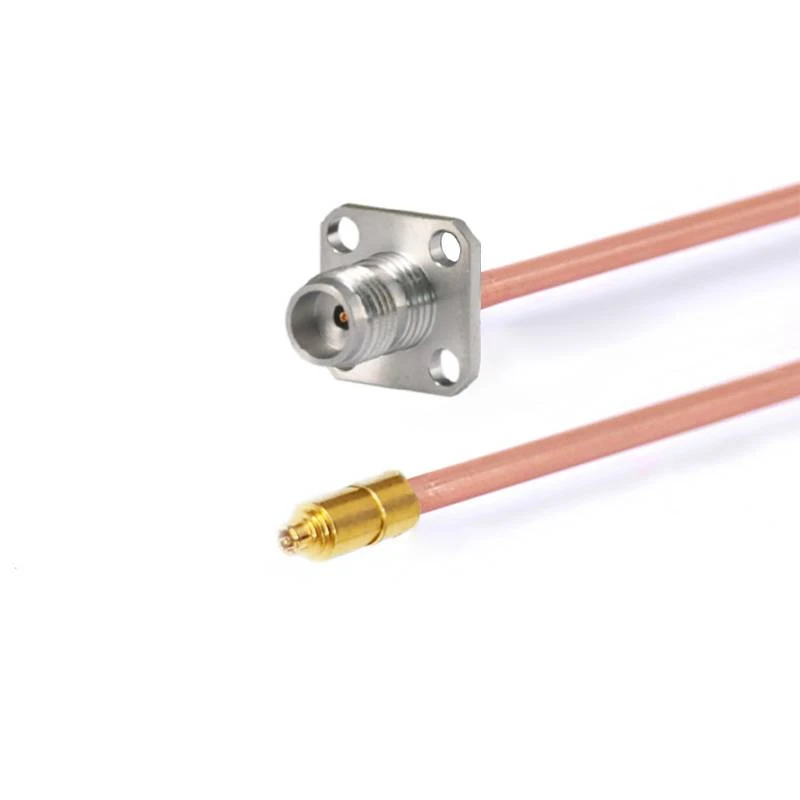

fr 710-292 ffg3pf-xxx |
2.92 ملی میٹر مرد کے ساتھ 4 ہول فلانج |
جی 3 پی او (ایس ایم پی ایس) خواتین |
dc -40 ghz |
14 ڈی بی |
|
|
fr 710-185 mg3pf-xxx |
185 ملی میٹر مرد |
جی 3 پی او (ایس ایم پی ایس) خواتین |
dc -67 ghz |
10db |
|
|
fr 710-185 fg3pf-xxx |
185 ملی میٹر خواتین |
جی 3 پی او (ایس ایم پی ایس) خواتین |
dc -67 ghz |
10db |
|
|
fr 710-185 ffg3pf-xxx |
4 ہول فلج کے ساتھ 185 ملی میٹر خواتین |
جی 3 پی او (ایس ایم پی ایس) خواتین |
dc -67 ghz |
10db |
|
|

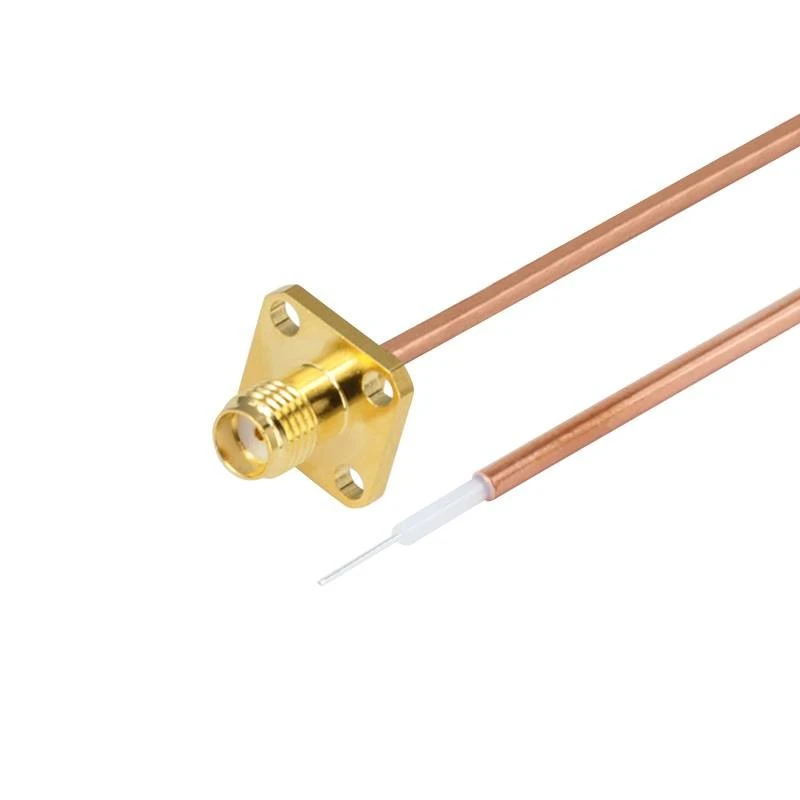

fr 710- smff 000- xxx |
4 ہول فلانج کے ساتھ SMA خاتون |
کھلا |
dc -18 ghz |
1.30 |
|
|
fr 710- smff 000- xxx |
SMA خواتین |
کھلا |
dc -18 ghz |
1.30 |
|
|

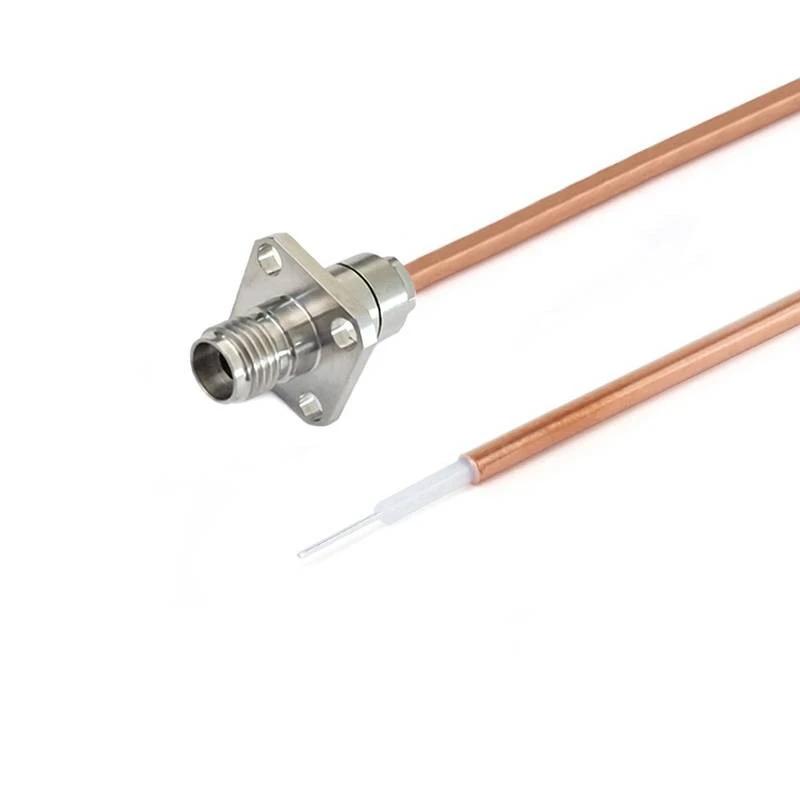

fr 710-292} f000- xxx |
2.92 ملی میٹر خواتین |
کھلا |
dc -40 ghz |
1.35 |
|
|
fr 710-292} f000- xxx |
2.92 ملی میٹر خواتین 4 ہول فلج کے ساتھ |
کھلا |
dc -40 ghz |
1.35 |
|
|
fr 710-24} f000- xxx |
2.4 ملی میٹر خواتین |
کھلا |
dc -50 ghz |
1.44 |
|
|
fr 710-24 ff 000- xxx |
2.4 ملی میٹر خواتین |
کھلا |
dc -50 ghz |
1.44 |
|
|
fr 710-185} f000- xxx |
1.85 ملی میٹر خواتین |
کھلا |
dc -67 ghz |
1.50 |
|
|
fr 710-185 ff 000- xxx |
4 ہول فلانج کے ساتھ 1.85 ملی میٹر خواتین |
کھلا |
dc -67 ghz |
1.50 |
