کم نقصان کا مرحلہ مستحکم سیریز

ترتیب

کنیکٹر 1 قسم

1.85 ملی میٹر/2.4 ملی میٹر/2.92 ملی میٹر/ایس ایم اے/جی 3 پی او/جی پی پی او/این/ٹی این سی

کنیکٹر 1 رکاوٹ

50 اوہم

کنیکٹر 1 قطبی

معیار

کنیکٹر 2 قسم

1.85 ملی میٹر/2.4 ملی میٹر/2.92 ملی میٹر/ایس ایم اے/جی 3 پی او/جی پی پی او/این/ٹی این سی

کنیکٹر 2 رکاوٹ

50 اوہم

کنیکٹر 2 قطبی

معیار

کنیکٹر ماؤنٹ کا طریقہ

کوئی نہیں

کنیکٹر جسمانی انداز

سیدھا اور دائیں زاویہ

مواد کی معلومات

سینٹر سے رابطہ کریں

پیتل کا سونے چڑھایا ، بیرییلیم تانبے کا سونے چڑھایا

بیرونی رابطہ

پیتل کا سونے چڑھایا ، بیرییلیم تانبے کا سونے چڑھایا ، سٹینلیس سٹیل سے گزرنا

جسم

پیتل کا سونے چڑھایا ، بیرییلیم تانبے کا سونے ، سٹینلیس سٹیل سے گزرنا

dieelectric

pei/ptfe

ماحولیاتی ڈیٹا

درجہ حرارت کی حد

-40 ڈگری سے +165 ڈگری

2011/65/EU (ROHS)

تعمیری

ساخت کا مواد قطر (ملی میٹر)

1

اندرونی موصل

چاندی کی چڑھایا تانبے سے پوش اسٹیل

0.91±0.05

2

انسولیٹر

ٹھوس پی ٹی ایف ای

2.69±0.05

3

اندرونی شیلڈنگ

چاندی کے چڑھایا تانبے کا بینڈ

2.86±0.05

4

بیرونی شیلڈنگ

چاندی سے چڑھایا تانبے کے تار کی بریڈنگ

3.28±0.05

5

جیکٹ

fep

3.73±0.13

تعدد (گیگاہرٹز)

1

10

18

26.5

40

توجہ (DB/M)

0.39

1.31

1.81

2.23

2.85

پاور (ڈبلیو)

380

120

90

75

65

تعدد

(گیگاہرٹز)

رکاوٹ

(Ω)

ٹرانسمیشن کی شرح

اہلیت

بچت کرنا

آپریٹنگ درجہ حرارت

حد

کم سے کم موڑنے والا رداس

مکینیکل

مرحلے کا استحکام

40

50

77%

86 pf/m

>100db

-65 ڈگری ~ +165 ڈگری

6.35 ملی میٹر

10GHz/3 ڈگری 18GHz/5 ڈگری

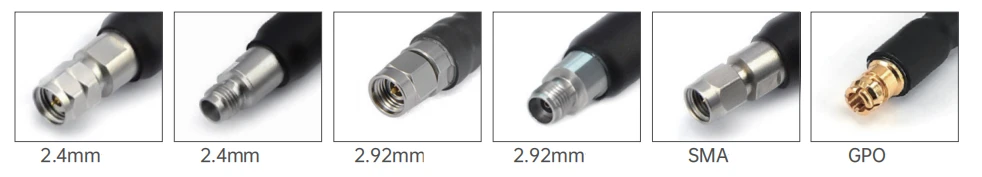

عام ماڈل اور تکنیکی اشارے

تصویر

SKU

کنیکٹر 1

کنیکٹر 2

فریقینسی

واپسی کا نقصان/VSWR

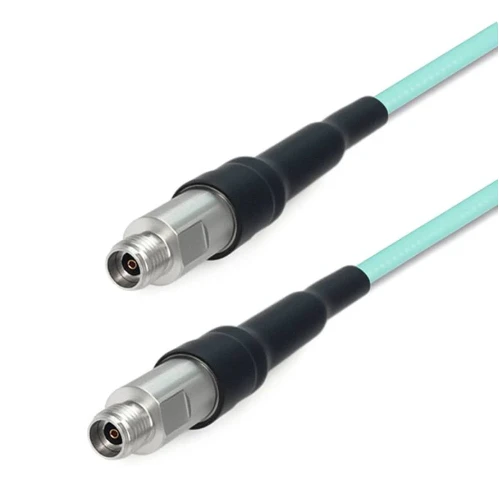

fru 1-292 f292F-xxx

2.92 ملی میٹر خواتین

2.92 ملی میٹر خواتین

dc -40 ghz

1.44

fru 1-292 m292m-xxx

2.92 ملی میٹر مرد

2.92 ملی میٹر مرد

dc -40 ghz

1.44

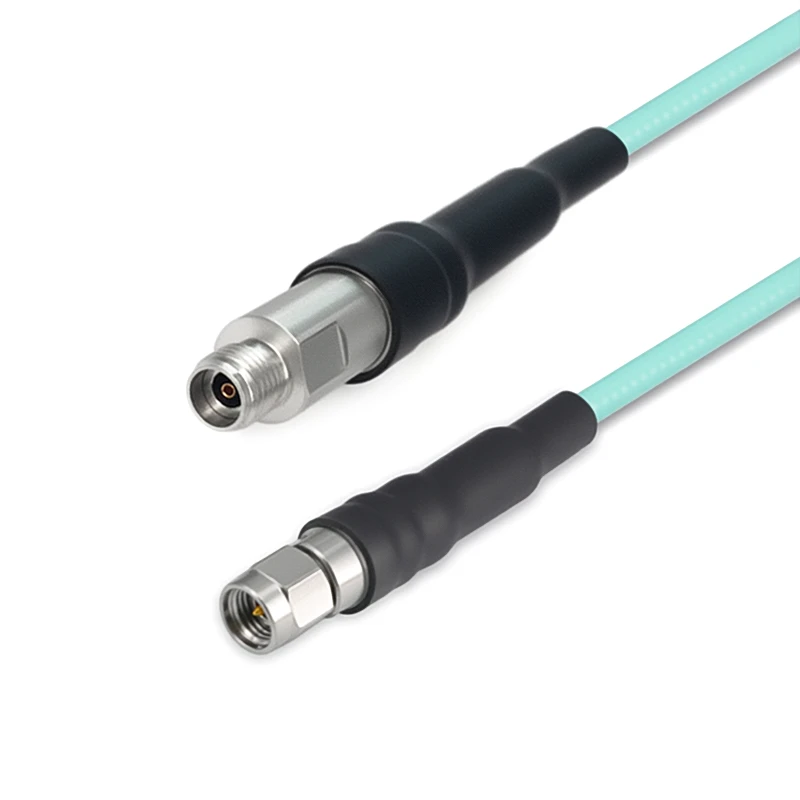

fru 1-292 m292F-xxx

2.92 ملی میٹر مرد

2.92 ملی میٹر خواتین

dc -40 ghz

1.44

ساخت کا مواد قطر (ملی میٹر)

1

اندرونی موصل

چاندی کی چڑھایا تانبے سے پوش اسٹیل

0.51±0.05

2

انسولیٹر

ٹھوس پی ٹی ایف ای

1.38±0.05

3

اندرونی شیلڈنگ

چاندی کے چڑھایا تانبے کا بینڈ

1.58±0.05

4

بیرونی شیلڈنگ

چاندی سے چڑھایا تانبے کے تار کی بریڈنگ

1.90±0.05

5

جیکٹ

fep

2.20±0.13

تعدد (گیگاہرٹز)

1

3

6

10

12

16

18

26.5

40

67

توجہ (DB/M)

63.7

111.9

160.4

209.87

231.1

269.5

287.1

354

444

593.2

پاور (ڈبلیو)

55

32

22

17

15

13

12

10

8

6

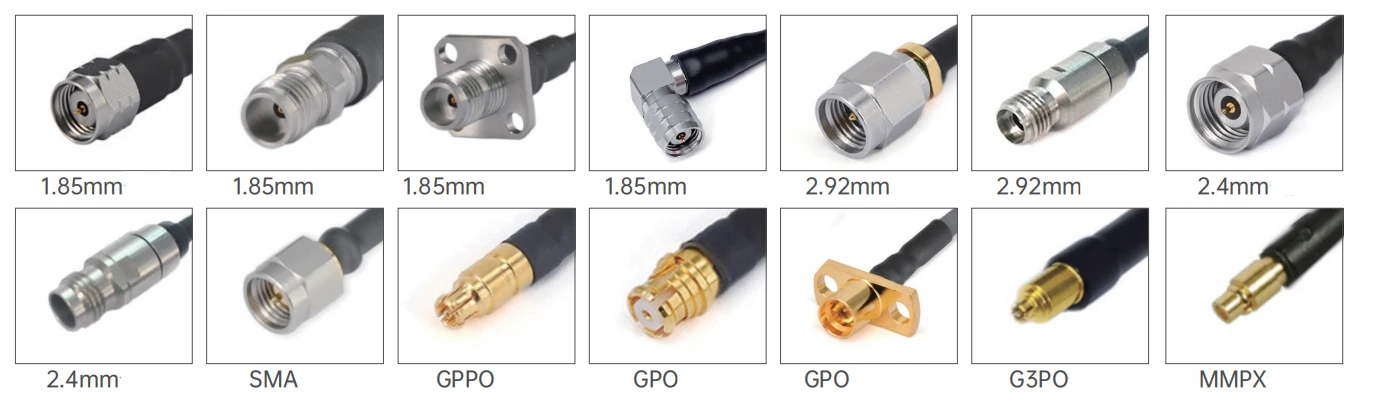

تصویر

SKU

کنیکٹر 1

کنیکٹر 2

فریقینسی

واپسی کا نقصان/VSWR

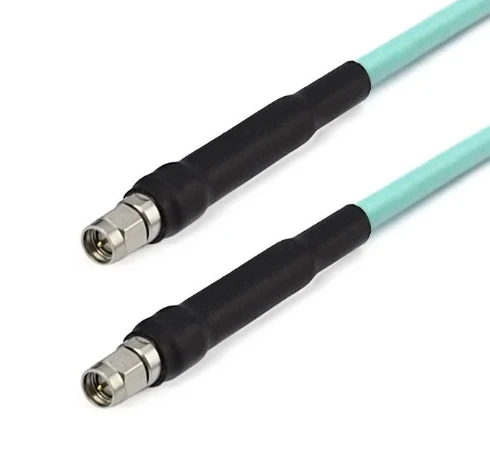

fru 2- smmsmm-xxx

SMA مرد

SMA مرد

dc -26.5 ghz

1.30

fru 2- smmgpf-xxx

SMA مرد

جی پی او (ایس ایم پی) خواتین

dc -26.5 ghz

1.35

fru 2- smmgpwf-xxx

SMA مرد

جی پی او (ایس ایم پی) دائیں زاویہ والی خاتون

dc -26.5 ghz

12 ڈی بی

fru 2- smmgppf-xxx

SMA مرد

جی پی پی او (منی ایس ایم پی) خواتین

dc -26.5 ghz

13 ڈی بی

fru 2- smmgppwf-xxx

SMA مرد

جی پی پی او (منی ایس ایم پی) دائیں زاویہ والی خاتون

dc -26.5 ghz

12 ڈی بی

fru 2- smffgpf-xxx

4 ہول فلانج کے ساتھ SMA خاتون

جی پی او (ایس ایم پی) خواتین

dc -18 ghz

1.30

fru 2- smffgppf-xxx

4 ہول فلانج کے ساتھ SMA خاتون

جی پی پی او (منی ایس ایم پی) خواتین

dc -18 ghz

16 ڈی بی

fru 2-292 m292m-xxx

2.92 ملی میٹر مرد

2.92 ملی میٹر مرد

dc -40 ghz

1.35

fru 2-292 mgpf-xxx

2.92 ملی میٹر مرد

جی پی او (ایس ایم پی) خواتین

dc -40 ghz

14 ڈی بی

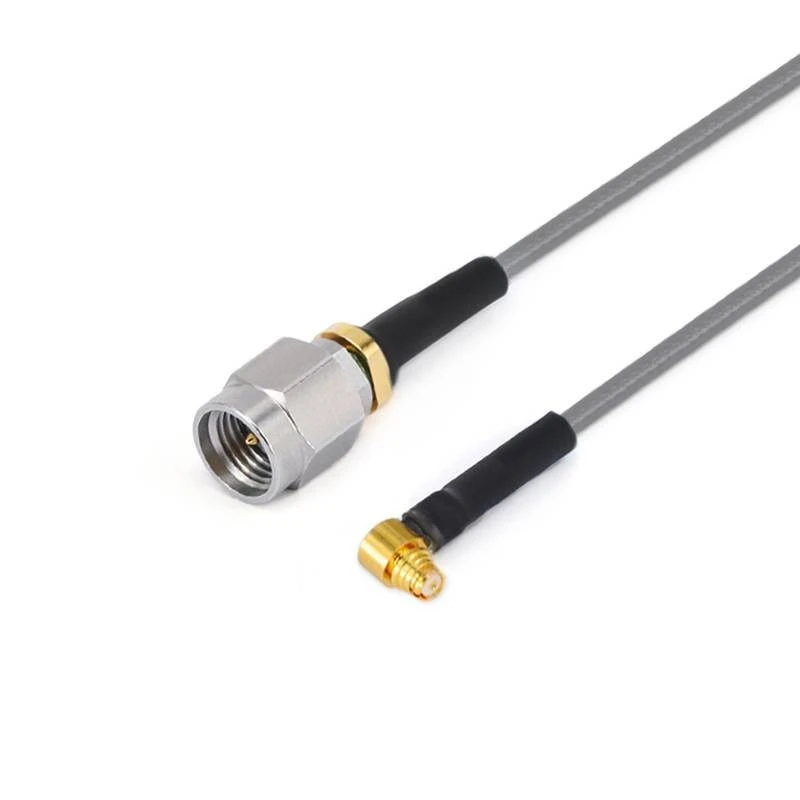

fru 2-292 mgpwf-xxx

2.92 ملی میٹر مرد

جی پی او (ایس ایم پی) دائیں زاویہ والی خاتون

dc -40 ghz

12 ڈی بی

fru 2-292 mmmpxm-xxx

2.92 ملی میٹر مرد

ایم ایم پی ایکس مرد

dc -40 ghz

14 ڈی بی

fru 2-292 mmmpxf-xxx

2.92 ملی میٹر مرد

ایم ایم پی ایکس خواتین

dc -40 ghz

14 ڈی بی

fru 2-292 mg3pf-xxx

2.92 ملی میٹر مرد

جی 3 پی او (ایس ایم پی ایس) خواتین

dc -40 ghz

14 ڈی بی

fru 2-292 mgppwf-xxx

2.92 ملی میٹر مرد

جی پی پی او (منی ایس ایم پی) دائیں زاویہ والی خاتون

dc -40 ghz

12 ڈی بی

fru 2-292 m24m-xxx

2.92 ملی میٹر مرد

2.4 ملی میٹر مرد

dc -40 ghz

1.35

fru 2-292 mgppf-xxx

2.92 ملی میٹر مرد

جی پی پی او (منی ایس ایم پی) خواتین

dc -40 ghz

14 ڈی بی

fru 2-292 fg3pf-xxx

2.92 ملی میٹر خواتین

جی 3 پی او (ایس ایم پی ایس) خواتین

dc -40 ghz

14 ڈی بی

fru 2-292 ffg3pf-xxx

2.92 ملی میٹر خواتین 4 ہول فلج کے ساتھ

جی 3 پی او (ایس ایم پی ایس) خواتین

dc -40 ghz

14 ڈی بی

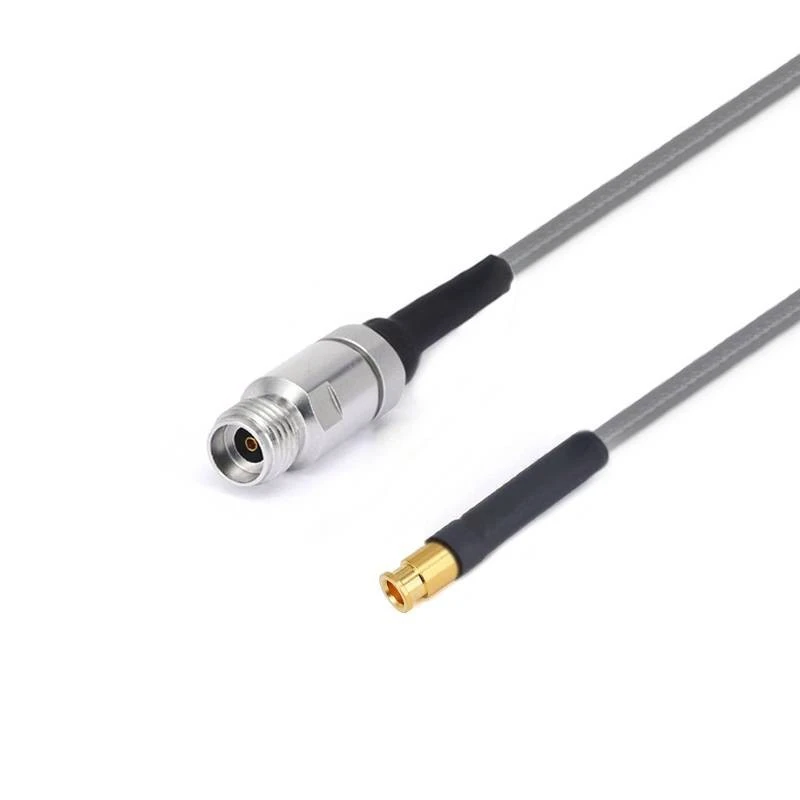

fru 2-292 fmmpxm-xxx

2.92 ملی میٹر خواتین

ایم ایم پی ایکس مرد

dc -40 ghz

14 ڈی بی

fru 2-292 ffmmpxm-xxx

2.92 ملی میٹر خواتین 4 ہول فلج کے ساتھ

ایم ایم پی ایکس مرد

dc -40 ghz

14 ڈی بی

fru 2-292 ffgpf-xxx

2.92 ملی میٹر خواتین 4 ہول فلج کے ساتھ

جی پی او (ایس ایم پی) خواتین

dc -40 ghz

14 ڈی بی

fru 2-24 m24m-xxx

2.4 ملی میٹر مرد

2.4 ملی میٹر مرد

dc -50 ghz

1.44

fru 2-24 mgpf-xxx

2.4 ملی میٹر مرد

جی پی او (ایس ایم پی) خواتین

dc -40 ghz

14 ڈی بی

fru 2-24 mgpwf-xxx

2.4 ملی میٹر مرد

جی پی او (ایس ایم پی) دائیں زاویہ والی خاتون

dc -40 ghz

12 ڈی بی

fru 2-24 mmmpxm-xxx

2.4 ملی میٹر مرد

ایم ایم پی ایکس مرد

dc -50 ghz

10db

fru 2-24 mmmpxm-xxx

2.4 ملی میٹر مرد

ایم ایم پی ایکس مرد

dc -50 ghz

10db

fru 2-24 mgppf-xxx

2.4 ملی میٹر مرد

جی پی پی او (منی ایس ایم پی) خواتین

dc -50 ghz

10db

fru 2-24 mgppwf-xxx

2.4 ملی میٹر مرد

جی پی پی او (منی ایس ایم پی) دائیں زاویہ والی خاتون

dc -50 ghz

10db

fru 2-24 ffgpf-xxx

2.4 ملی میٹر خواتین 4 ہول فلج کے ساتھ

جی پی او (ایس ایم پی) خواتین

dc -50 ghz

10db

fru 2-24 ffgppf-xxx

2.4 ملی میٹر خواتین 4 ہول فلج کے ساتھ

جی پی پی او (منی ایس ایم پی) خواتین

dc -50 ghz

10db

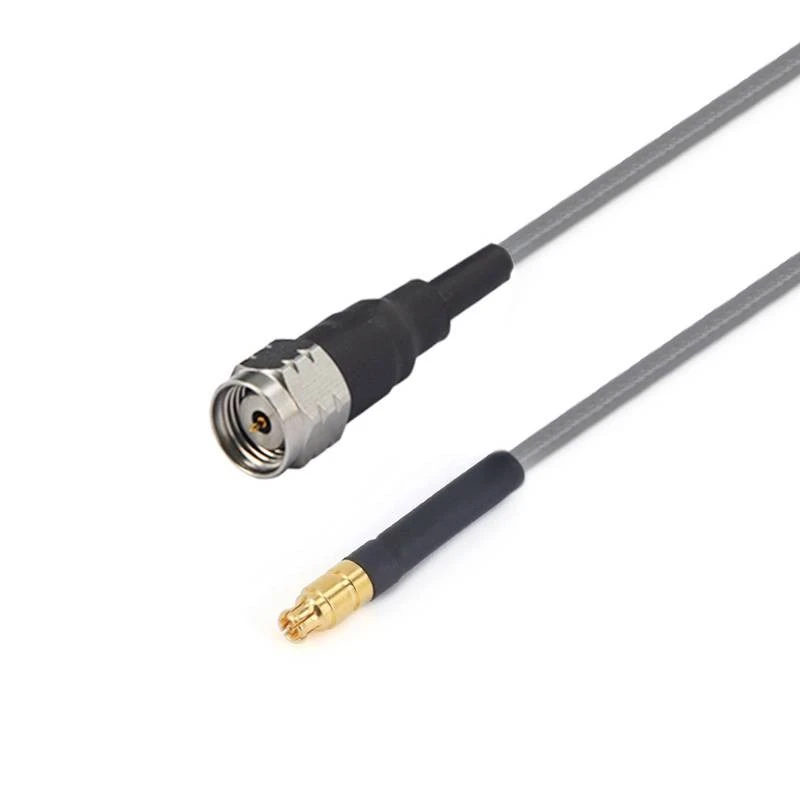

fru 2-185 mgppf-xxx

1.85 ملی میٹر مرد

جی پی پی او (منی ایس ایم پی) خواتین

dc -67 ghz

10db

fru 2-185 wmgppf-xxx

دائیں زاویہ کے ساتھ 1.85 ملی میٹر مرد

جی پی پی او (منی ایس ایم پی) خواتین

dc -67 ghz

10db

fru 2-185 mg3pf-xxx

1.85 ملی میٹر مرد

جی 3 پی او (ایس ایم پی ایس) خواتین

dc -67 ghz

10db

fru 2-185 mmmpxm-xxx

1.85 ملی میٹر مرد

ایم ایم پی ایکس مرد

dc -67 ghz

10db

fru 2-185 mmmpxf-xxx

1.85 ملی میٹر مرد

ایم ایم پی ایکس خواتین

dc -67 ghz

10db

fru 2-185 fgppf-xxx

1.85 ملی میٹر خواتین

جی پی پی او (منی ایس ایم پی) خواتین

dc -67 ghz

10db

fru 2-185 ffgppf-xxx

4 ہول فلانج کے ساتھ 1.85 ملی میٹر خواتین

جی پی پی او (منی ایس ایم پی) خواتین

dc -67 ghz

10db

fru 2-185 fg3pf-xxx

1.85 ملی میٹر خواتین

جی 3 پی او (ایس ایم پی ایس) خواتین

dc -67 ghz

10db

fru 2-185 ffg3pf-xxx

4 ہول فلانج کے ساتھ 1.85 ملی میٹر خواتین

جی پی پی او (منی ایس ایم پی) خواتین

dc -67 ghz

10db

fru 2-185 fmmpxm-xxx

1.85 ملی میٹر خواتین

ایم ایم پی ایکس مرد

dc -67 ghz

10db

fru 2-185 fmmpxf-xxx

1.85 ملی میٹر خواتین

ایم ایم پی ایکس خواتین

dc -67 ghz

10db

ساخت کا مواد قطر (ملی میٹر)

1

اندرونی موصل

چاندی کی چڑھایا تانبے سے پوش اسٹیل

0.91±0.05

2

انسولیٹر

ٹھوس پی ٹی ایف ای

2.69±0.05

3

اندرونی شیلڈنگ

چاندی کے چڑھایا تانبے کا بینڈ

2.86±0.05

4

بیرونی شیلڈنگ

چاندی سے چڑھایا تانبے کے تار کی بریڈنگ

3.28±0.05

5

جیکٹ

fep

3.73±0.13

تعدد (گیگاہرٹز)

1

10

18

26.5

40

توجہ (DB/M)

0.39

1.31

1.81

2.23

2.85

پاور (ڈبلیو)

380

120

90

75

65

بجلی اور مکینیکل خصوصیات

تعدد (گیگاہرٹز)

مائبادا (ω)

ٹرانسمیشن کی شرح

اہلیت

بچت کرنا

آپریٹنگ درجہ حرارت

حد

کم سے کم موڑنے والا رداس

مکینیکل

مرحلے کا استحکام

40

50

85%

86 pf/m

>90db

-65 ڈگری ~ +165 ڈگری

11 ملی میٹر

10GHz/3 ڈگری 18GHz/5 ڈگری

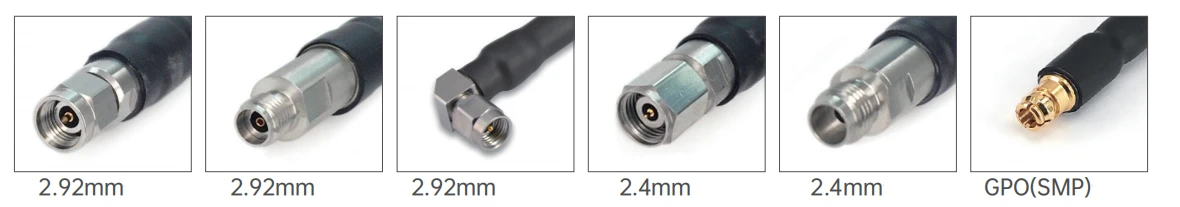

عام ماڈل اور تکنیکی اشارے

تصویر

SKU

کنیکٹر 1

کنیکٹر 2

فریقینسی

واپسی کا نقصان/VSWR

fru 3-292 m292m-xxx

2.92 ملی میٹر مرد

2.92 ملی میٹر مرد

dc -40 ghz

1.44

fru 3-292 m24m-xxx

2.92 ملی میٹر مرد

2.4 ملی میٹر مرد

dc -40 ghz

1.35

fru 3-24 m24m-xxx

2.4 ملی میٹر مرد

2.4 ملی میٹر مرد

dc -40 ghz

1.35

ساخت کا مواد قطر (ملی میٹر)

1

اندرونی موصل

چاندی کی چڑھایا تانبے سے پوش اسٹیل

1.45±0.05

2

انسولیٹر

ٹھوس پی ٹی ایف ای

3.99±0.05

3

اندرونی شیلڈنگ

چاندی کے چڑھایا تانبے کا بینڈ

4.19±0.05

4

بیرونی شیلڈنگ

چاندی سے چڑھایا تانبے کے تار کی بریڈنگ

4.42±0.05

5

جیکٹ

fep

5.21±0.13

تعدد (گیگاہرٹز)

1

5

10

18

26.5

توجہ (DB/M)

0.26

0.52

0.76

1.05

1.28

پاور (ڈبلیو)

800

350

---

100

---

بجلی اور مکینیکل خصوصیات

تعدد (گیگاہرٹز)

مائبادا (ω)

ٹرانسمیشن کی شرح

اہلیت

بچت کرنا

آپریٹنگ درجہ حرارت

حد

کم سے کم موڑنے والا رداس

مکینیکل

مرحلے کا استحکام

26.5

50

80.4%

86 pf/m

>100db

-65 ڈگری ~ +165 ڈگری

6.35 ملی میٹر

10GHz/3 ڈگری 18GHz/5 ڈگری

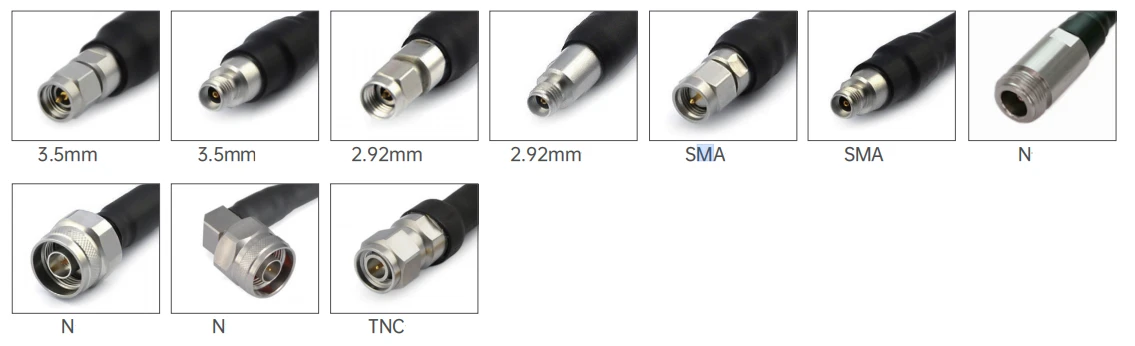

عام ماڈل اور تکنیکی اشارے

تصویر

SKU

کنیکٹر 1

کنیکٹر 2

فریقینسی

واپسی کا نقصان/VSWR

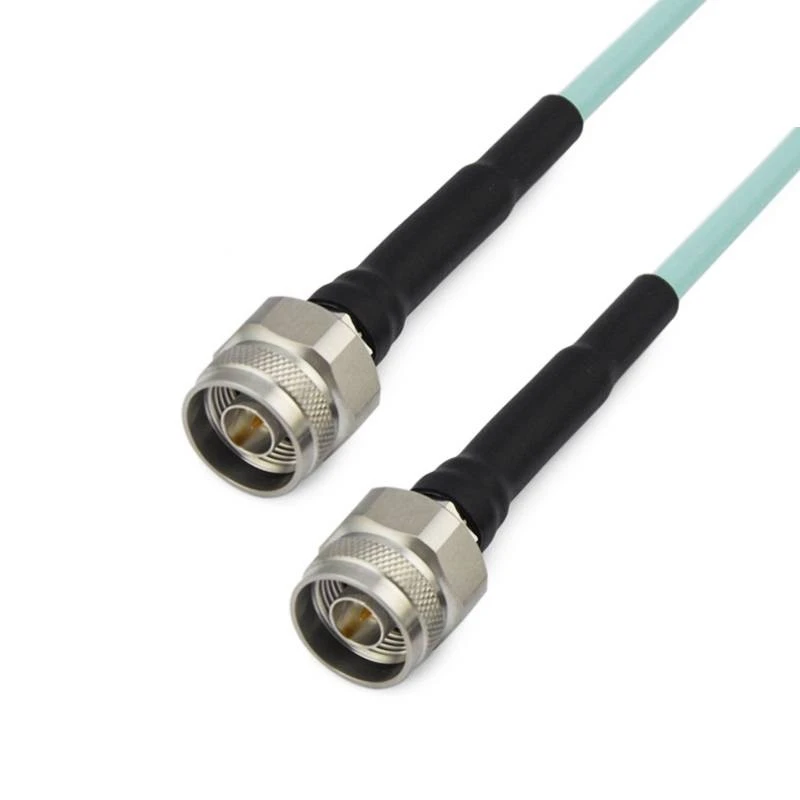

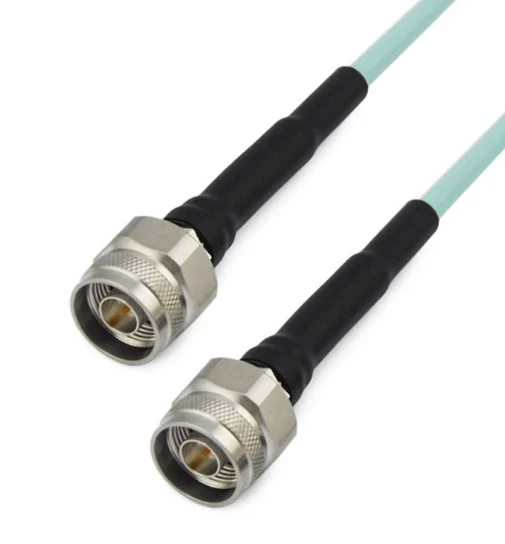

FRA 3- NMNM-XXX

n مرد

n مرد

dc -18 ghz

1.25

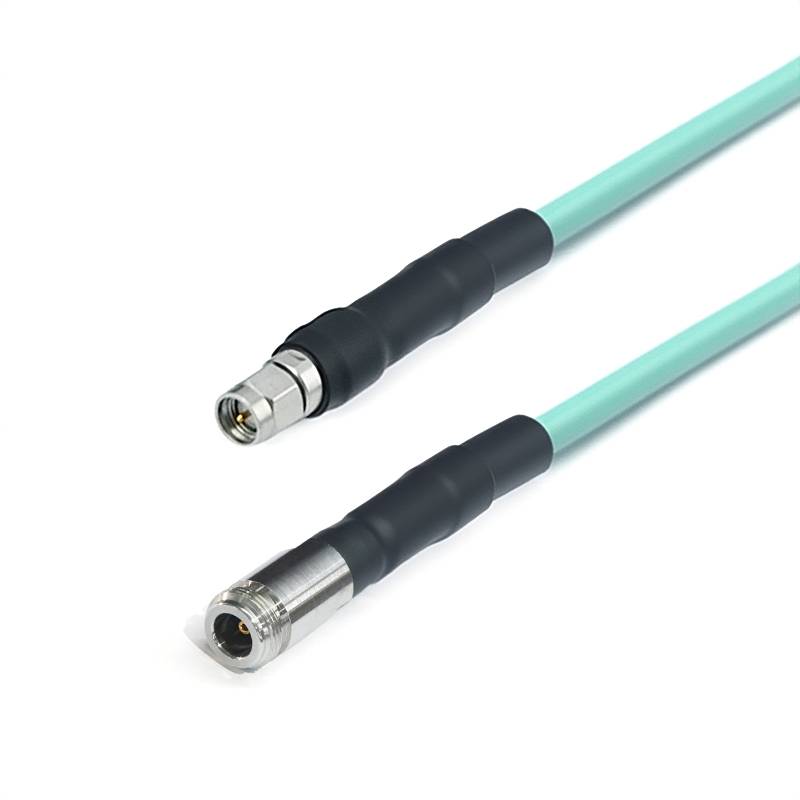

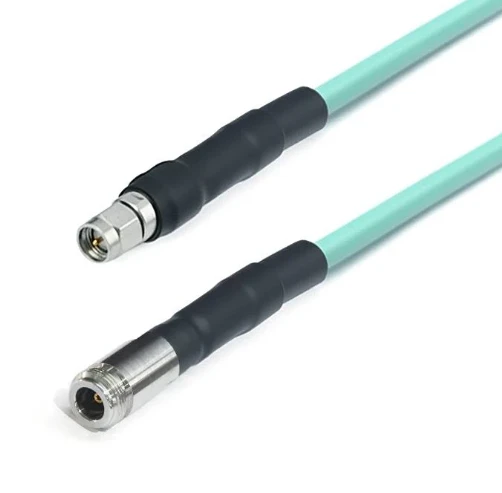

FRA 3- NFSMM-XXX

n خواتین

SMA مرد

dc -18 ghz

1.25

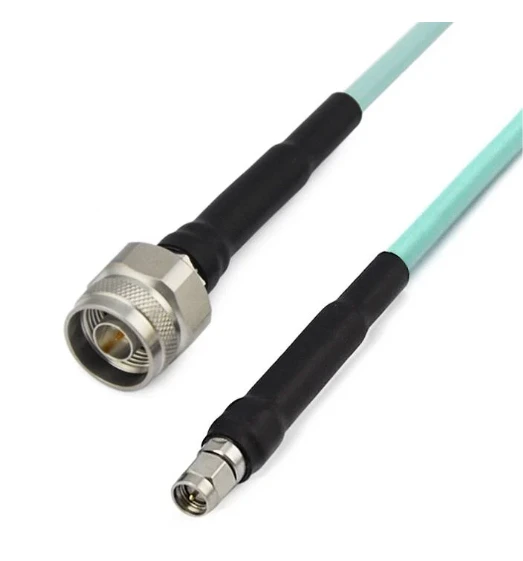

FRA 3- NMSMM-XXX

n مرد

SMA مرد

dc -18 ghz

1.25

FRA 3- smmsmm-xxx

SMA مرد

SMA مرد

dc -18 ghz

1.25

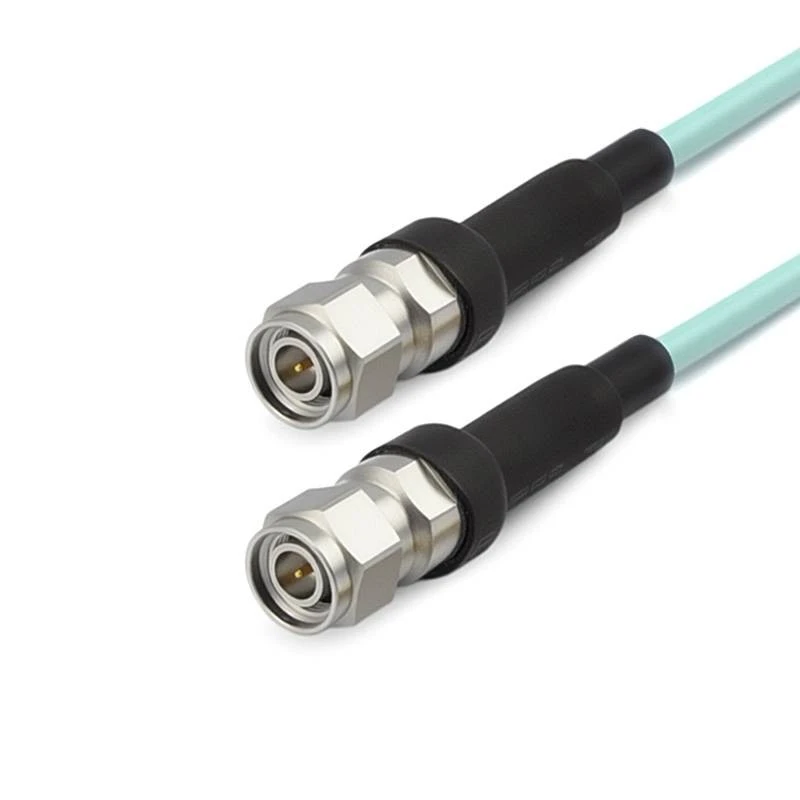

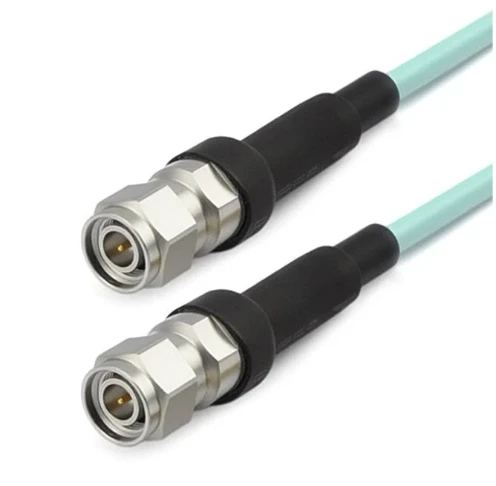

FRA 3- tncmtncm-xxx

TNC مرد

TNC مرد

dc -18 ghz

1.30
