عام مقصد ٹیسٹ کیبلز
عام مقصد کے ٹیسٹ کیبلز کو بڑے پیمانے پر کیبل مصنوعات جیسے الیکٹرانک ٹیسٹنگ میں استعمال کیا جاتا ہے ، مختلف استعمال کی ضروریات کو پورا کرنے کے لئے متعدد خصوصیات کے ساتھ . رابطوں کی شرائط میں ، یہ کیبل مختلف قسم کے کنیکٹر پیش کرتا ہے ، جس میں 1 .} 85 ملی میٹر ، 2 {{7} 4mm ، 2.92M ، SMA شامل ہیں۔ تمام رابطوں میں 50 اوہم اور ایک معیاری قطعیت کی رکاوٹ ہے۔
تصریح
عام مقصد ٹیسٹ کیبلز
عام مقصد کے ٹیسٹ کیبلز کو بڑے پیمانے پر کیبل مصنوعات جیسے فیلڈز جیسے الیکٹرانک ٹیسٹنگ میں استعمال کیا جاتا ہے ، جس میں متعدد استعمال کی ضروریات کو پورا کرنے کے لئے متعدد خصوصیات ہیں . رابطوں کی شرائط میں ، یہ کیبل مختلف قسم کے کنیکٹر پیش کرتا ہے ، جس میں 1 .} 85 ملی میٹر ، 2 {{7} 4mm ، 2} . 9} 9} 9}} 9} 9}}} 92 ، GPP ، سمیت مختلف قسم کے رابط پیش کرتے ہیں۔ تمام رابطوں میں 50 اوہم اور ایک معیاری قطعیت کی رکاوٹ ہے۔ مزید یہ کہ ، کنیکٹرز کے پاس تنصیب کے متعدد طریقے ہیں ، جن میں سیدھے اور دائیں - زاویہ کی اقسام شامل ہیں ، جو مختلف آلہ انٹرفیس میں لچکدار طریقے سے ڈھال سکتے ہیں۔
مصنوعات کا تعارف
مادی انتخاب کے معاملے میں ، مرکزی رابطہ ، بیرونی رابطے اور مرکزی جسم سونے ، بیریلیم تانبے کے ساتھ چڑھایا ہوا پیتل جیسے پیتل سے بنے ہوئے مواد سے بنے ہیں ، یا اس سے گزرنے والے سٹینلیس سٹیل ، جس میں اچھی بجلی کی چالکتا اور سنکنرن مزاحمت {0} 0}} ilectric PEI یا PTFE مواد سے بنی ہے {1 {سگنل ٹرانسمیشن پرفارمنس کو یقینی بنانا {سگنل ٹرانسمیشن کی کارکردگی کو یقینی بنانا ہے۔ تانبے - پہنے اسٹیل ، موصلیت کی پرت ٹھوس پی ٹی ایف ہے ، ڈھالنے والی پرت چاندی پر مشتمل ہے - چڑھایا تانبے کی ٹیپ اور تانبے کے تار ، اور میان ایف ای پی میٹریل سے بنی ہے . اس سے نہ صرف مؤثر طریقے سے ڈھالنے والے اشاروں کی شیلڈ ہوتی ہے بلکہ اس میں کچھ میکانکی طاقت اور ماحولیاتی مزاحمت {6. بھی ہوتی ہے۔
مصنوعات کی درخواست
مواصلات کے بیس اسٹیشنوں ، موبائل فونز ، سیٹلائٹ مواصلات کے سازوسامان وغیرہ کی تحقیق ، ترقی ، پیداوار اور جانچ کے دوران ، . ، عمومی - مقصد ٹیسٹ کیبلز کو مستحکم سگنل ٹرانسمیشن کو یقینی بنانے کے ل communication ، مختلف ٹیسٹنگ آلات کو مواصلات کے آلات سے مربوط کرنے کی ضرورت ہوتی ہے۔ کیبل کا استعمال سگنل جنریٹرز ، اسپیکٹرم تجزیہ کاروں اور دیگر سامانوں کو جوڑنے کے لئے کیا جاتا ہے تاکہ ریڈیو کی عین مطابق جانچ کی جاسکے - بیس اسٹیشنوں کی فریکوئینسی کارکردگی ، اس بات کو یقینی بنائے کہ بیس اسٹیشن مستحکم اور موثر مواصلات کی خدمات . فراہم کرسکیں۔
اہم نوٹ
custom {0} custom اپنی مرضی کے مطابق لمبائی کیبل اسمبلیاں کے لئے ، براہ کرم چیک آؤٹ پیج پر اپنی لمبائی کی معلومات چھوڑنا نہ بھولیں۔
2. تمام کیبل اسمبلیاں فیز سے ملنے والے جوڑے یا گروپس کے ساتھ فراہم کی جاسکتی ہیں۔ اگر آپ کو کیبلز کو فیز کے مماثل ہونے کی ضرورت ہے تو ، براہ کرم ہمیں ای میل بھیجیں: sales@flexirf.com
مصنوعات کی تفصیلات کا ڈیٹا
|
ترتیب |
|
|
کنیکٹر 1 قسم |

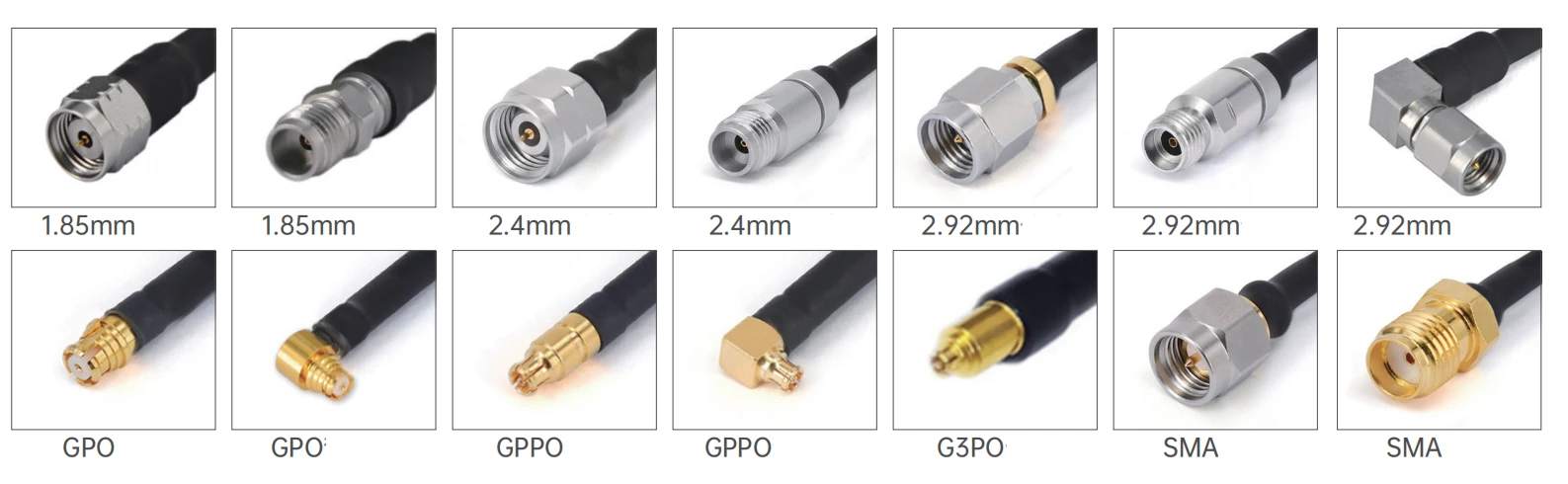

1.85 ملی میٹر/2.4 ملی میٹر/2.92 ملی میٹر/ایس ایم اے/جی 3 پی او/جی پی پی او/این |
|
کنیکٹر 1 رکاوٹ |
50 اوہم |
|
کنیکٹر 1 قطبی |
معیار |
|
کنیکٹر 2 قسم |
1.85 ملی میٹر/2.4 ملی میٹر/2.92 ملی میٹر/ایس ایم اے/جی 3 پی او/جی پی پی او/این |
|
کنیکٹر 2 رکاوٹ |
50 اوہم |
|
کنیکٹر 2 قطبی |
معیار |
|
کنیکٹر ماؤنٹ کا طریقہ |
کوئی نہیں |
|
کنیکٹر جسمانی انداز |
سیدھا اور دائیں زاویہ |
|
مواد کی معلومات |
|
|
سینٹر سے رابطہ کریں |
پیتل کا سونے چڑھایا ، بیرییلیم تانبے کا سونے چڑھایا |
|
بیرونی رابطہ |
پیتل کا سونے چڑھایا ، بیرییلیم تانبے کا سونے چڑھایا ، سٹینلیس سٹیل سے گزرنا |
|
جسم |
پیتل کا سونے چڑھایا ، بیرییلیم تانبے کا سونے ، سٹینلیس سٹیل سے گزرنا |
|
dieelectric |
pei/ptfe |
|
ماحولیاتی ڈیٹا |
|
|
درجہ حرارت کی حد |
-40 ڈگری سے +165 ڈگری |
|
2011/65/EU (ROHS) |
تعمیری |
|
کیبل کی وضاحتیں |
|
|
سینٹر کنڈکٹر |
سلور چڑھایا کاپر ویلڈ |
|
dieelectric |
ٹھوس پی ٹی ایف ای |
|
دو شیلڈنگ |
چاندی سے چڑھایا تانبے کا بینڈ اور تار |
|
جیکٹ |
fep |
|
اہلیت (PF/M) |
95.1 |
|
تشہیر کی رفتار (٪) |
70 |
|
بچت کی تاثیر |
<-100dB @ 1GHz |
|
پاور ہینڈلنگ |
10 واٹ @ 18GHz سمندر کی سطح پر ، VSWR1.0 |
مصنوعات کی قسم
| GAF71/RG405SS 405 سیریز لچکدار کیبل اسمبلی | ||||
 |
ساخت کا مواد قطر (ملی میٹر) |
|||
|
1 |
اندرونی موصل |
چاندی کی چڑھایا تانبے سے پوش اسٹیل |
0.51±0.05 |
|
|
2 |
انسولیٹر |
ٹھوس پی ٹی ایف ای |
1.63±0.05 |
|
|
3 |
اندرونی شیلڈنگ |
چاندی کے چڑھایا تانبے کا بینڈ |
1.80±0.05 |
|
|
4 |
بیرونی شیلڈنگ |
چاندی سے چڑھایا تانبے کے تار کی بریڈنگ |
2.18±0.05 |
|
|
5 |
جیکٹ |
fep |
2.54±0.1 |
|
| توجہ ، طاقت (20 ڈگری سمندر کی سطح پر ٹیسٹ کی حالت) | |||||||
|
تعدد (گیگاہرٹز) |
1 |
3 |
5 |
10 |
15 |
18 |
20 |
|
توجہ (DB/M) |
0.75 |
1.29 |
1.71 |
2.56 |
3.22 |
3.57 |
3.80 |
|
توجہ (DB/ft) |
0.229 |
0.393 |
0.521 |
0.780 |
0.981 |
1.008 |
1.115 |
|
عام ماڈل اور تکنیکی اشارے
|
|||||
|
تصویر |
SKU |
کنیکٹر 1 |
کنیکٹر 2 |
فریقینسی |
واپسی کا نقصان/VSWR |
 |

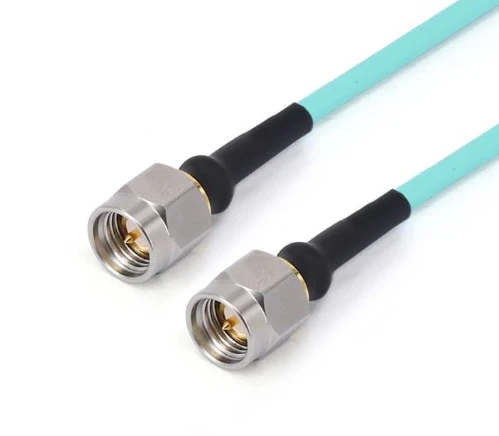

frf 71- smmsmm-xxx |
SMA مرد |
SMA مرد |
dc -26.5 ghz |
1.30 |
 |

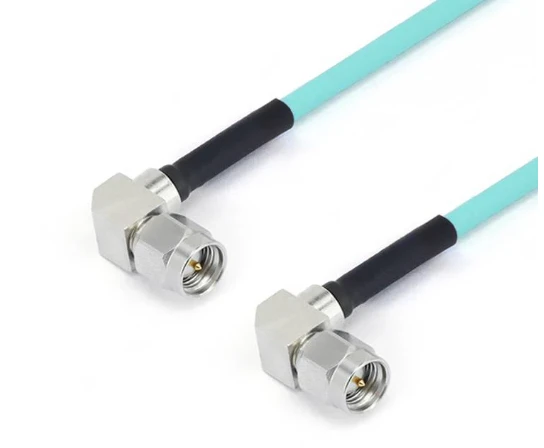

frf 71- smwmsmwm-xxx -18 g |
صحیح زاویہ کے ساتھ SMA مرد |
صحیح زاویہ کے ساتھ SMA مرد |
dc -18 ghz |
1.30 |
 |

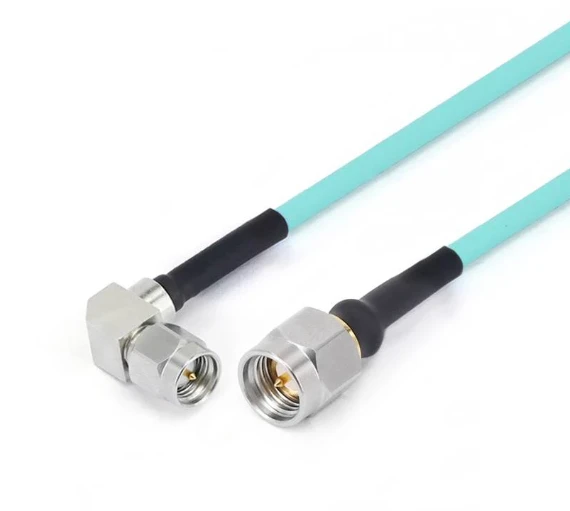

frf 71- smmsmwm-xxx -18 g |
SMA مرد |
صحیح زاویہ کے ساتھ SMA مرد |
dc -18 ghz |
1.30 |
 |
frf 71- smmgpf-xxx |
SMA مرد |
جی پی او (ایس ایم پی) خواتین |
dc -26.5 ghz |
1.35 |
 |
frf 71- smmgpwf-xxx |
SMA مرد |
جی پی او (ایس ایم پی) دائیں زاویہ والی خاتون |
dc -26.5 ghz |
1.35 |
 |
frf 71- smfgpf-xxx |
SMA خواتین |
جی پی او (ایس ایم پی) خواتین |
dc -26.5 ghz |
1.35 |
 |
frf 71- smffgpf-xxx |
4 ہول فلانج کے ساتھ SMA خاتون |
جی پی او (ایس ایم پی) خواتین |
dc -26.5 ghz |
1.35 |
 |
frf 71- smmgppf-xxx |
SMA مرد |
جی پی پی او (منی ایس ایم پی) خواتین |
dc -26.5 ghz |
14 ڈی بی |
 |
frf 71- smmgppwf-xxx |
SMA مرد |
دائیں زاویہ کے ساتھ جی پی پی او مادہ |
dc -26.5 ghz |
14 ڈی بی |
 |
frf 71- smwmgppf-xxx -18 g |
صحیح زاویہ کے ساتھ SMA مرد |
جی پی پی او (منی ایس ایم پی) خواتین |
dc -18 ghz |
15 ڈی بی |
 |
frf 71- smwmgppwf-xxx -18 g |
صحیح زاویہ کے ساتھ SMA مرد |
دائیں زاویہ کے ساتھ جی پی پی او مادہ |
dc -18 ghz |
15 ڈی بی |
 |
frf 71- smfgppf-xxx |
SMA خواتین |
جی پی پی او (منی ایس ایم پی) خواتین |
dc -26.5 ghz |
14 ڈی بی |
 |
frf 71- smffgppf-xxx |
4 ہول فلانج کے ساتھ SMA خاتون |
جی پی پی او (منی ایس ایم پی) خواتین |
dc -26.5 ghz |
14 ڈی بی |
 |
frf 71-292 m292m-xxx |
2.92 ملی میٹر مرد |
2.92 ملی میٹر مرد |
dc -40 ghz |
1.35 |
 |
frf 71-292 mgpf-xxx |
2.92 ملی میٹر مرد |
جی پی او (ایس ایم پی) خواتین |
dc -40 ghz |
14 ڈی بی |
 |
frf 71-292 mgpwf-xxx |
2.92 ملی میٹر مرد |
جی پی او (ایس ایم پی) دائیں زاویہ والی خاتون |
dc -40 ghz |
12 ڈی بی |
 |
frf 71-292 fgpf-xxx |
2.92 ملی میٹر خواتین |
جی پی او (ایس ایم پی) خواتین |
dc -40 ghz |
14 ڈی بی |
 |
frf 71-292 ffgpf-xxx |
2.92 ملی میٹر خواتین 4 ہول فلج کے ساتھ |
جی پی او (ایس ایم پی) خواتین |
dc -40 ghz |
14 ڈی بی |
 |
frf 71-292 mgppf-xxx |
2.92 ملی میٹر مرد |
جی پی پی او (منی ایس ایم پی) خواتین |
dc -40 ghz |
14 ڈی بی |
 |
frf 71-292 fgppf-xxx |
2.92 ملی میٹر خواتین |
جی پی پی او (منی ایس ایم پی) خواتین |
dc -40 ghz |
14 ڈی بی |
 |
frf 71-292 ffgppf-xxx |
2.92 ملی میٹر خواتین 4 ہول فلج کے ساتھ |
جی پی پی او (منی ایس ایم پی) خواتین |
dc -40 ghz |
14 ڈی بی |
 |
frf 71-292 mgppwf-xxx |
2.92 ملی میٹر مرد |
جی پی پی او (منی ایس ایم پی) دائیں زاویہ والی خاتون |
dc -40 ghz |
12 ڈی بی |
 |
frf 71-292 mg3pf-xxx |
2.92 ملی میٹر مرد |
جی 3 پی او (ایس ایم پی ایس) خواتین |
dc -40 ghz |
14 ڈی بی |
 |
frf 71-292 fg3pf-xxx |
2.92 ملی میٹر خواتین |
جی 3 پی او (ایس ایم پی ایس) خواتین |
dc -40 ghz |
14 ڈی بی |
 |
frf 71-292 ffg3pf-xxx |
2.92 ملی میٹر خواتین 4 ہول فلج کے ساتھ |
جی 3 پی او (ایس ایم پی ایس) خواتین |
dc -40 ghz |
14 ڈی بی |
 |
frf 71-24 m24m-xxx |
2.4 ملی میٹر مرد |
2.4 ملی میٹر مرد |
dc -50 ghz |
14 ڈی بی |
 |
frf 71-24 fgpf-xxx |
2.4 ملی میٹر خواتین |
جی پی او (ایس ایم پی) خواتین |
dc -40 ghz |
12 ڈی بی |
 |
frf 71-24 ffgpf -100 |
2.4 ملی میٹر خواتین 4 ہول فلج کے ساتھ |
جی پی او (ایس ایم پی) خواتین |
dc -40 ghz |
12 ڈی بی |
 |
frf 71-24 mgpwf-xxx |
2.4 ملی میٹر مرد |
جی پی او (ایس ایم پی) دائیں زاویہ والی خاتون |
dc -40 ghz |
10db |
 |
frf 71-24 mgppf-xxx |
2.4 ملی میٹر مرد |
جی پی پی او (منی ایس ایم پی) خواتین |
dc -40 ghz |
12 ڈی بی |
 |
frf 71-24 mgppwf-xxx |
2.4 ملی میٹر مرد |
جی پی پی او (منی ایس ایم پی) دائیں زاویہ والی خاتون |
dc -40 ghz |
10db |
 |
frf 71-24 fgppf-xxx |
2.4 ملی میٹر خواتین |
جی پی پی او (منی ایس ایم پی) خواتین |
dc -40 ghz |
12 ڈی بی |
 |
frf 71-24 ffgppf-xxx |
2.4 ملی میٹر خواتین 4 ہول فلج کے ساتھ |
جی پی پی او (منی ایس ایم پی) خواتین |
dc -40 ghz |
12 ڈی بی |
 |
frf 71-185 mg3pf-xxx |
1.85 ملی میٹر مرد |
جی 3 پی او (ایس ایم پی ایس) خواتین |
dc - 67 ghz |
10db |
 |
frf 71-185 fg3pf-xxx |
1.85 ملی میٹر خواتین |
جی 3 پی او (ایس ایم پی ایس) خواتین |
dc - 67 ghz |
10db |
 |
frf 71-185 ffg3pf-xxx |
1.85 ملی میٹر کے ساتھ 4 ہول فلانج |
جی 3 پی او (ایس ایم پی ایس) خواتین |
dc - 67 ghz |
10db |
|

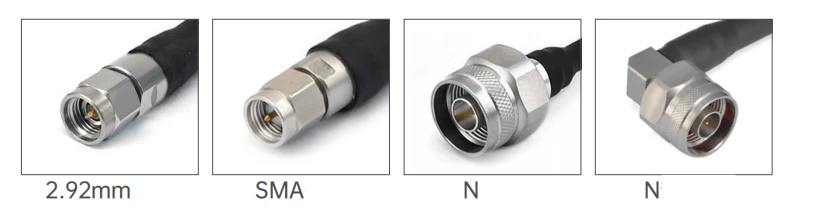

GAF72/RG402SS 402 سیریز لچکدار کیبل اسمبلی |
||||||
|
ساخت کا مواد قطر (ملی میٹر) |
||||||
 |
1 |
اندرونی موصل |
چاندی کی چڑھایا تانبے سے پوش اسٹیل |
0.92±0.05 |
||
|
2 |
انسولیٹر |
ٹھوس پی ٹی ایف ای |
2.97±0.05 |
|||
|
3 |
اندرونی شیلڈنگ |
چاندی کے چڑھایا تانبے کا بینڈ |
3.25±0.05 |
|||
|
4 |
بیرونی شیلڈنگ |
چاندی سے چڑھایا تانبے کے تار کی بریڈنگ |
3.58±0.1 |
|||
|
5 |
جیکٹ |
fep |
4.12±0.13 |
|||
| توجہ ، طاقت (20 ڈگری سمندر کی سطح پر ٹیسٹ کی حالت) | |||||||
|
تعدد (گیگاہرٹز) |
1 |
3 |
5 |
10 |
15 |
18 |
20 |
|
توجہ (DB/M) |
0.41 |
0.74 |
0.98 |
1.47 |
1.87 |
2.10 |
2.24 |
|
توجہ (DB/ft) |
0.125 |
0.226 |
0.299 |
0.448 |
0.570 |
0.640 |
0.683 |
|
عام ماڈل اور تکنیکی اشارے
|
|||||
|
تصویر |
SKU |
کنیکٹر 1 |
کنیکٹر 2 |
فریقینسی |
واپسی کا نقصان/VSWR |
|
|
frf 72- smmsmm-xxx |
SMA مرد |
SMA مرد |
dc -26.5 ghz |
1.30 |
|
|

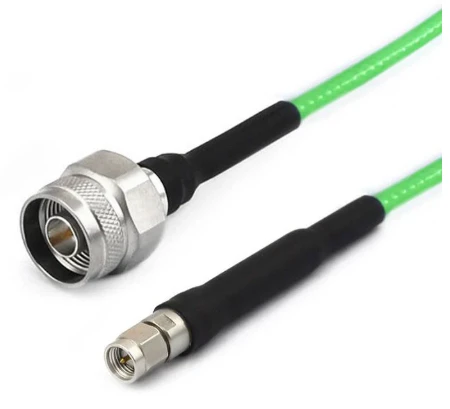

frf 72- nmsmm-xxx |
n مرد |
SMA مرد |
dc -18 ghz |
1.25 |
|
|

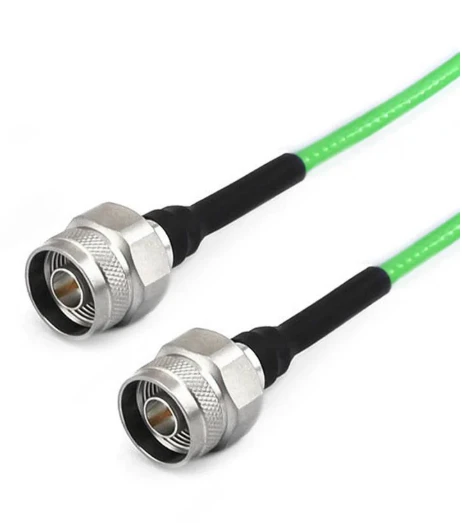

frf 72- nmnm-xxx |
n مرد |
n مرد |
dc -18 ghz |
1.25 |
