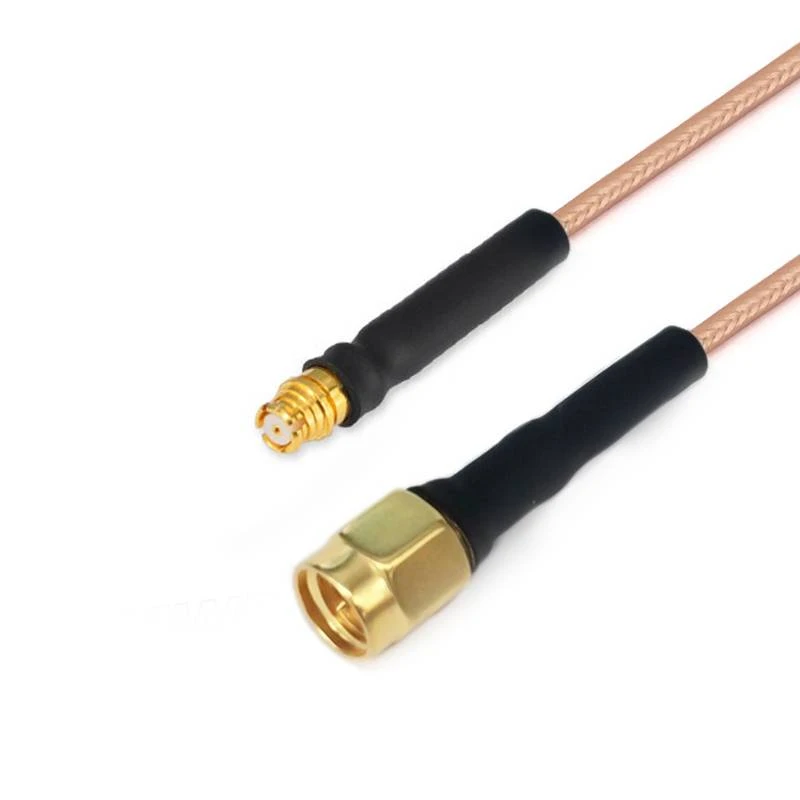

آر جی سیریز کیبل اسمبلیاں
آر جی سیریز کم تعدد کیبل اسمبلیاں (DC -3 GHz) مخصوص کارکردگی اور اطلاق کے منظرنامے کے ساتھ کیبل کے ایک قسم ہیں . ان کی تعدد کوریج میں واضح طور پر 3GHz بینڈ میں DC شامل ہے ، اس فریکوئینسی رینج کے اندر متنوع سگنل ٹرانسمیشن کی ضروریات کو پورا کرنا {.
تصریح
مصنوعات کا تعارف
آر جی سیریز کم تعدد کیبل اسمبلیاں (ڈی سی -3 گیگ ہرٹز) مخصوص کارکردگی اور اطلاق کے منظرنامے والے کیبل اجزاء کی ایک قسم ہیں . ان کی فریکوئنسی کوریج میں واضح طور پر 3GHz بینڈ شامل ہے ، اس طرح کے آر جی جی آر جی کے ساتھ ، اس طرح کے سگنل ٹرانسمیشن کی تقاضوں کو اس فریکوئینسی رینج میں پورا کیا گیا ہے {{4} ing rg316 ، اور rg 223.
Flexirf کی RG کم - فریکوینسی کیبلز بہترین برقی مقناطیسی مداخلت استثنیٰ اور اچھی لچک کی نمائش کرتی ہیں . وہ ہلکا پھلکا ہیں اور اعلی درجہ حرارت کی مزاحمت ، نمی کی مزاحمت ، اور سنکنرن مزاحمت . جیسے خصوصیات رکھتے ہیں۔
مصنوعات کی ساخت کی خصوصیات
آر جی سیریز کے اندرونی کنڈکٹرز کم - فریکوئینسی کیبلز ملٹی اسٹرینڈ سلور سے بنی ہیں - لیپت کاپر کلڈ اسٹیل (ایس سی سی ایس) . یہ مواد نہ صرف بہترین برقی چالکتا اور لچک کو یقینی بناتا ہے بلکہ چاندی کے ذریعے سگنل ٹرانسمیشن کی کارکردگی اور سنکنرن مزاحمت کو بھی بڑھاتا ہے۔
ڈائی الیکٹرک:ایکسٹروڈڈ ٹھوس پولی ٹیٹرافلوورویتھیلین (PTFE) . PTFE میں بہترین برقی موصلیت کی خصوصیات ، کیمیائی استحکام ، اور اعلی درجہ حرارت کی مزاحمت ہوتی ہے ، جو کنڈکٹر کو مؤثر طریقے سے بیرونی ماحول سے الگ کرسکتی ہے اور سگنل کے رساو اور مداخلت کو کم کرسکتی ہے۔
شیلڈ:سلور چڑھایا تانبے (ایس پی سی) بریڈنگ . کے ساتھ تعمیر کردہ یہ شیلڈنگ پرت مؤثر طریقے سے بیرونی برقی مقناطیسی مداخلت کو کیبل داخلہ میں داخل ہونے سے روکتی ہے جبکہ اندرونی سگنل کے رساو کو روکتی ہے ، مستحکم اور برقرار سگنل ٹرانسمیشن . کو یقینی بناتی ہے۔
مصنوعات کی درخواست
صنعتی الیکٹرانکس فیلڈ:
صنعتی آٹومیشن آلات پر لاگو ہوتا ہے ، جیسے سینسرز ، صنعتی کنٹرول سسٹم ، اور مانیٹرنگ ڈیوائسز میں اعلی تعدد سگنل ٹرانسمیشن ، صنعتی ماحول میں اعلی صحت سے متعلق کنٹرول اور ڈیٹا کے حصول کی ضروریات کو پورا کرنا .
مواصلات کا میدان:
مواصلات کے آلات (جیسے موبائل فون ، وائی فائی ماڈیولز ، جی پی ایس ماڈیولز ، نیز اینٹینا اور ماڈیولز . کے مابین سگنل کنکشن کے لئے استعمال کیا جاتا ہے۔
اہم نوٹ
custom {0} custom اپنی مرضی کے مطابق لمبائی کیبل اسمبلیاں کے لئے ، براہ کرم چیک آؤٹ پیج پر اپنی لمبائی کی معلومات چھوڑنا نہ بھولیں۔
2. تمام کیبل اسمبلیاں فیز سے ملنے والے جوڑے یا گروپس کے ساتھ فراہم کی جاسکتی ہیں۔ اگر آپ کو کیبلز کو فیز کے مماثل ہونے کی ضرورت ہے تو ، براہ کرم ہمیں ای میل بھیجیں: sales@flexirf.com
مصنوعات کی تفصیلات کا ڈیٹا
|
ترتیب |
|
|
کنیکٹر 1 قسم |

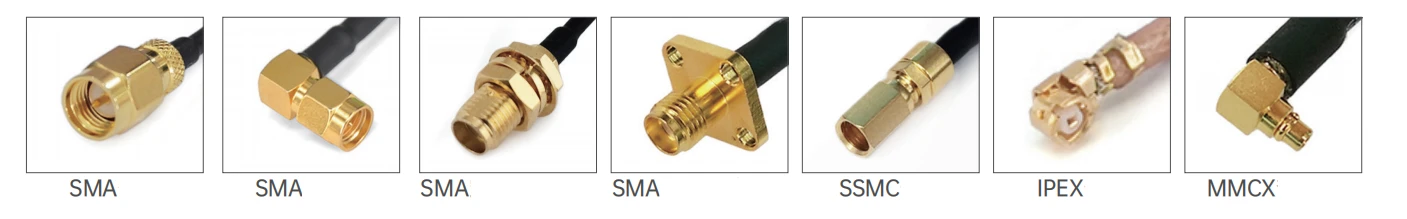

SMA/SSMA/SMB/SSMB/SSMC/MCX/MMCX/BNC/N/GPO |
|
کنیکٹر 1 رکاوٹ |
50 اوہم |
|
کنیکٹر 1 قطبی |
معیار |
|
کنیکٹر 2 قسم |
SMA/SSMA/SMB/SSMB/SSMC/MCX/MMCX/BNC/N/GPO |
|
کنیکٹر 2 رکاوٹ |
50 اوہم |
|
کنیکٹر 2 قطبی |
معیار |
|
کنیکٹر ماؤنٹ کا طریقہ |
کوئی نہیں |
|
کنیکٹر جسمانی انداز |
سیدھا اور دائیں زاویہ |
|
مواد کی معلومات |
|
|
سینٹر سے رابطہ کریں |
پیتل کا سونے چڑھایا ، بیرییلیم تانبے کا سونے چڑھایا |
|
بیرونی رابطہ |
پیتل کا سونے چڑھایا ، بیرییلیم تانبے کا سونے چڑھایا ، سٹینلیس سٹیل سے گزرنا |
|
جسم |
پیتل کا سونے چڑھایا ، بیرییلیم تانبے کا سونے ، سٹینلیس سٹیل سے گزرنا |
|
dieelectric |
ptfe |
|
ماحولیاتی ڈیٹا |
|
|
درجہ حرارت کی حد |
-40 ڈگری سے +165 ڈگری |
|
2011/65/EU (ROHS) |
تعمیری |
مصنوعات کی قسم
|
FRR3/RG316 RG سیریز کیبل اسمبلیاں (3GHz) |
||||||
|
|
ساخت کا مواد قطر (ملی میٹر) |
|||||
|
1 |
اندرونی موصل |
چاندی کی چڑھایا تانبے سے پوش اسٹیل |
7x0.17±0.05 |
|||
|
2 |
انسولیٹر |
ptfe |
1.56±0.05 |
|||
|
3 |
اندرونی شیلڈنگ |
چاندی کی چڑھایا تانبے کے تار |
1.95±0.05 |
|||
|
4 |
جیکٹ |
fep |
2.56±0.13 |
|||
| توجہ ، طاقت (20 ڈگری سمندر کی سطح پر ٹیسٹ کی حالت) | |||||
|
تعدد (گیگاہرٹز) |
0.1 |
0.4 |
0.9 |
1.5 |
2.5 |
|
توجہ (DB/M) |
0.27 |
0.54 |
0.82 |
1.06 |
1.39 |
|
پاور (ڈبلیو) |
340 |
170 |
113 |
88 |
68 |
|
بجلی اور مکینیکل خصوصیات |
|||||||
|
تعدد (گیگاہرٹز) |
مائبادا (ω) |
ٹرانسمیشن کی شرح |
اہلیت |
بچت کرنا |
آپریٹنگ درجہ حرارت حد |
کم سے کم موڑنے والا رداس |
آپریٹنگ وولٹیج |
|
3 |
50 |
70% |
94pf/m |
>70db |
-65 ڈگری ~ +200 ڈگری |
15 ملی میٹر |
1200V |
|
تصویر |
SKU |
کنیکٹر 1 |
کنیکٹر 2 |
فریقینسی |
واپسی کا نقصان/VSWR |
|
|
frr 3- smmgpf-xxx |
SMA مرد |
جی پی او خواتین |
dc -3 ghz |
1.25 |
|
|

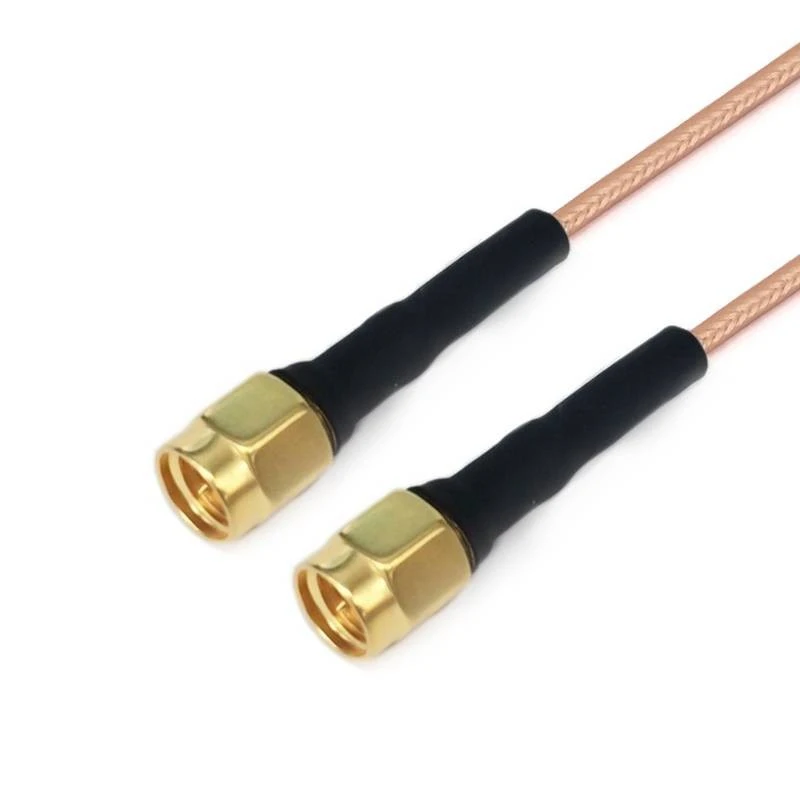

frr 3- smmsmm-xxx |
SMA مرد |
SMA مرد |
dc -3 ghz |
1.25 |
| FRR8/RG178 RG سیریز کیبل اسمبلیاں (3GHz) | ||||
|
|
ساخت کا مواد قطر (ملی میٹر) |
|||
|
1 |
اندرونی موصل |
چاندی کی چڑھایا تانبے سے پوش اسٹیل |
7x0.102±0.05 |
|
|
2 |
انسولیٹر |
ptfe |
0.86±0.05 |
|
|
3 |
اندرونی شیلڈنگ |
چاندی کی چڑھایا تانبے کے تار |
1.30±0.05 |
|
|
4 |
جیکٹ |
fep |
1.86±0.13 |
|
| توجہ ، طاقت (20 ڈگری سمندر کی سطح پر ٹیسٹ کی حالت) | |||||
|
تعدد (گیگاہرٹز) |
0.1 |
0.4 |
1 |
2 |
3 |
|
توجہ (DB/M) |
0.45 |
0.92 |
1.45 |
2.0 |
2.6 |
|
پاور (ڈبلیو) |
340 |
170 |
113 |
88 |
68 |
| بجلی اور مکینیکل خصوصیات | |||||||
|
تعدد (گیگاہرٹز) |
مائبادا (ω) |
ٹرانسمیشن کی شرح |
اہلیت |
بچت کرنا |
آپریٹنگ درجہ حرارت حد |
کم سے کم موڑنے والا رداس |
آپریٹنگ وولٹیج |
|
3 |
50 |
70% |
94pf/m |
>70db |
-65 ڈگری ~ +200 ڈگری |
10 ملی میٹر |
750V |
|
عام ماڈل اور تکنیکی اشارے
|
|||||
|
تصویر |
SKU |
کنیکٹر 1 |
کنیکٹر 2 |
فریقینسی |
واپسی کا نقصان/VSWR |
|
|

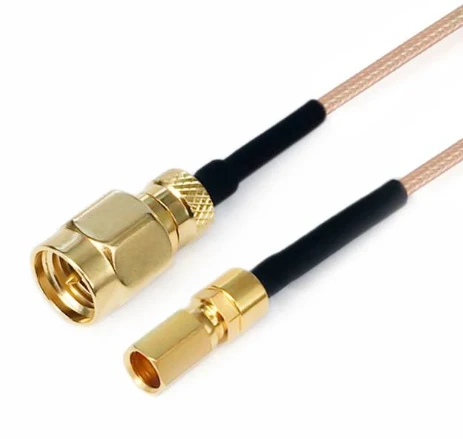

frr 8- smmssmcf-xxx |
SMA مرد |
ایس ایس ایم سی خواتین |
dc -3 ghz |
1.25 |
|
|

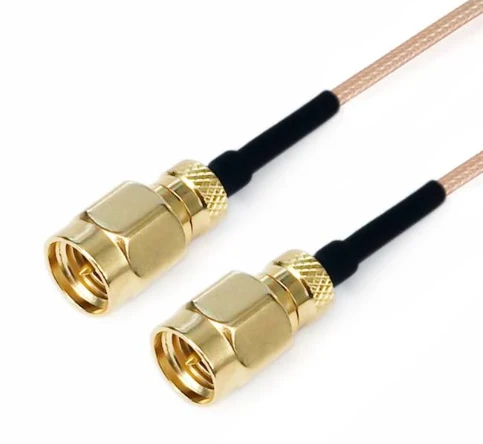

frr 8- smmsmm-xxx |
SMA مرد |
SMA مرد |
dc -3 ghz |
1.25 |
|
|

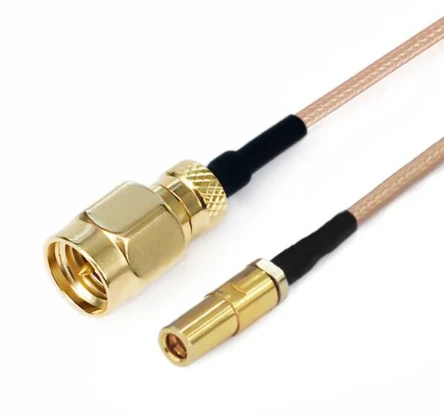

frr 8- smmssmbf-xxx |
SMA مرد |
ایس ایس ایم بی ایف |
dc -3 ghz |
1.25 |
|
|

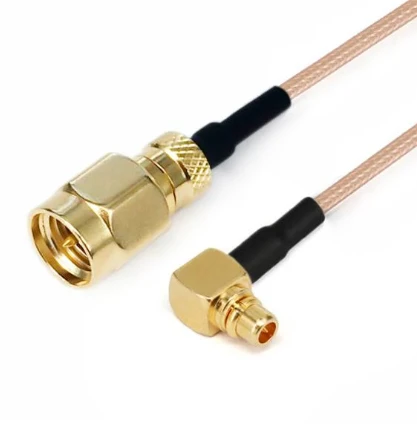

frr 8- smmmmcxwm-xxx |
SMA مرد |
ایم ایم سی ایکس مرد دائیں زاویہ |
dc -3 ghz |
1.30 |
|
|

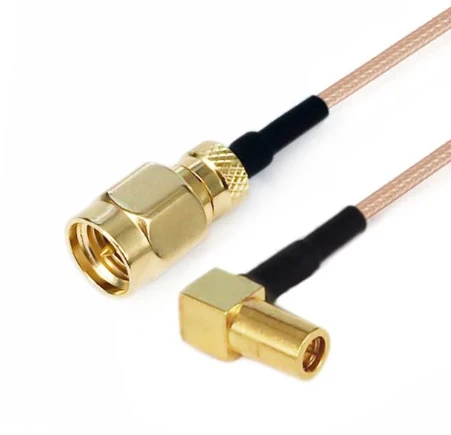

frr 8- smmssmbwf-xxx |
SMA مرد |
ایس ایس ایم بی مادہ دائیں زاویہ |
dc -3 ghz |
1.30 |
|
|

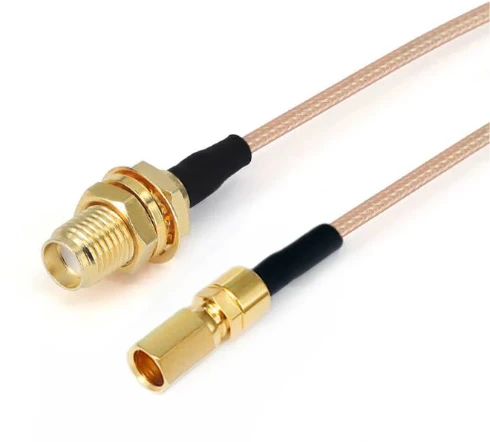

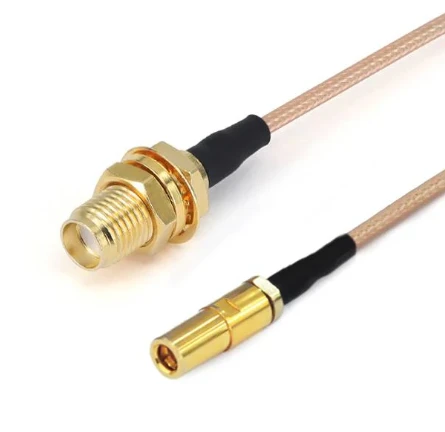

frr 8- smyfssmbf-xxx |
ایس ایم اے فیملی بلک ہیڈ ماؤنٹ |
ایس ایس ایم بی خواتین |
dc -3 ghz |
1.30 |
|
|

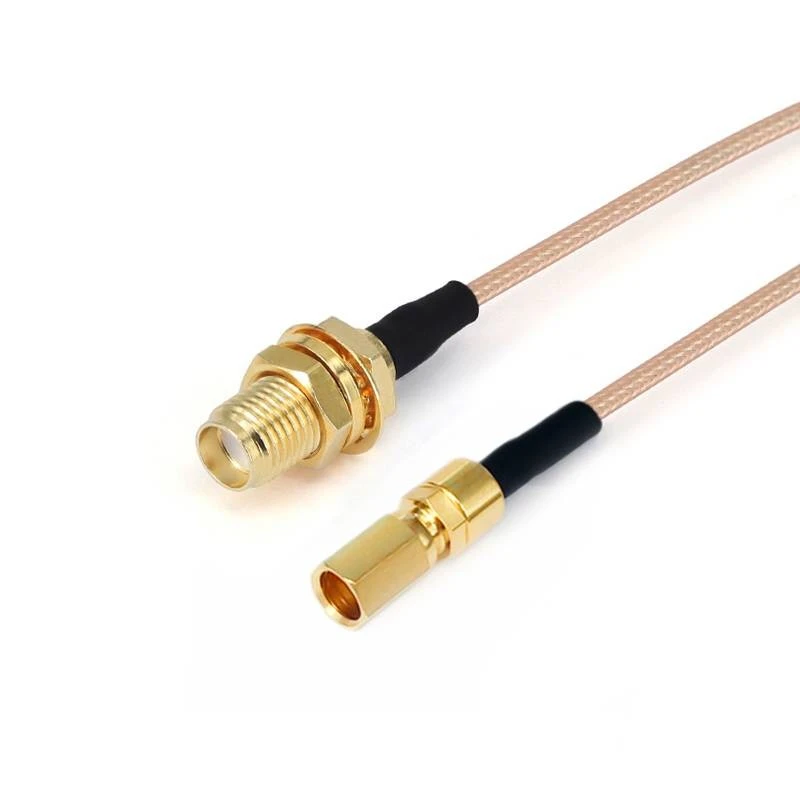

frr 8- smyfssmcf-xxx |
ایس ایم اے فیملی بلک ہیڈ ماؤنٹ |
ایس ایس ایم سی خواتین |
dc -3 ghz |
1.30 |
|
|

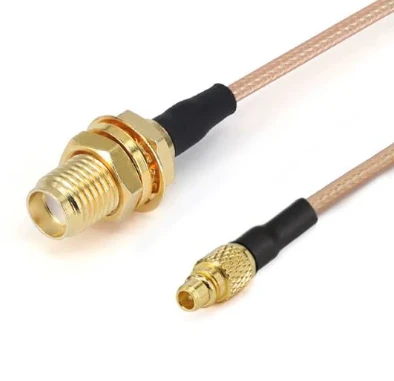

frr 8- smyfmmcxm-xxx |
ایس ایم اے فیملی بلک ہیڈ ماؤنٹ |
ایم ایم سی ایکس مرد |
dc -3 ghz |
1.30 |
|
|

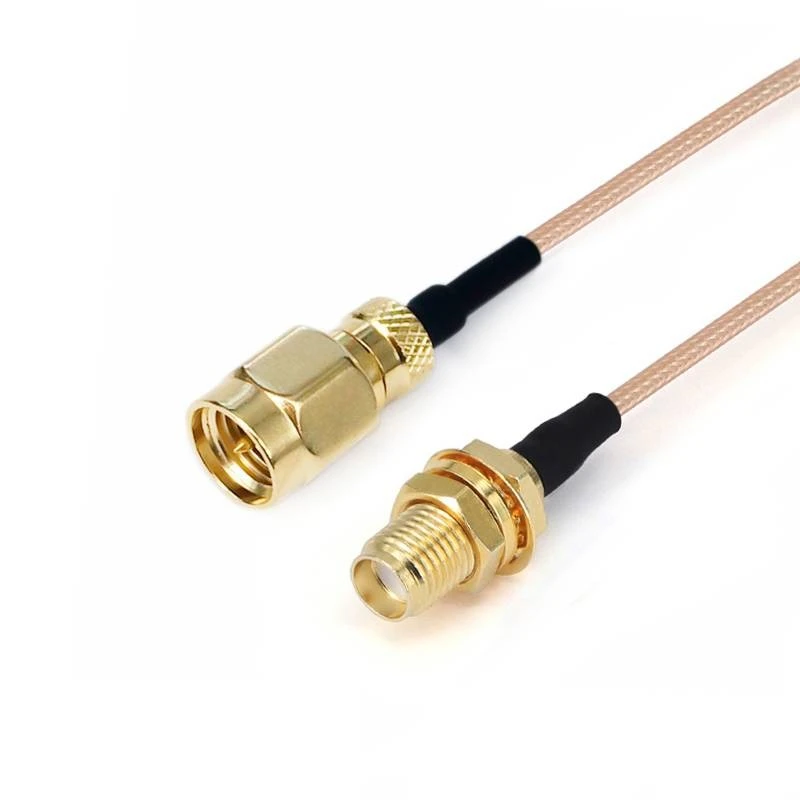

frr 8- smmsmyf-xxx |
SMA مرد |
ایس ایم اے فیملی بلک ہیڈ ماؤنٹ |
dc -3 ghz |
1.30 |
|
|

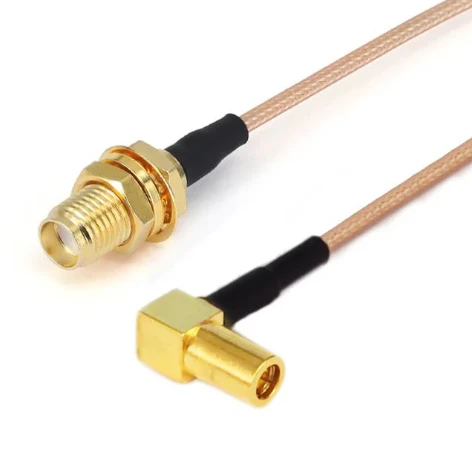

frr 8- smyfssmbwf-xxx |
ایس ایم اے فیملی بلک ہیڈ ماؤنٹ |
ایس ایس ایم بی مادہ دائیں زاویہ |
dc -3 ghz |
1.30 |
|
|

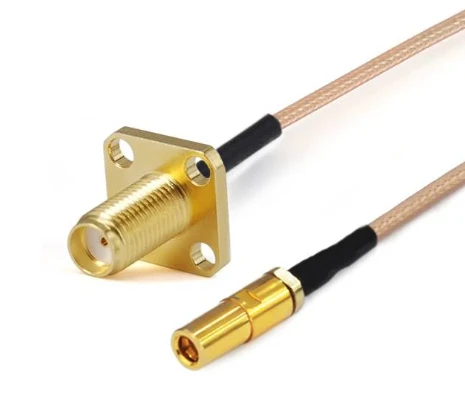

frr 8- smffssmbf-xxx |
4 ہول فلانج کے ساتھ SMA خاتون |
ایس ایس ایم بی خواتین |
dc -3 ghz |
1.30 |
|
|

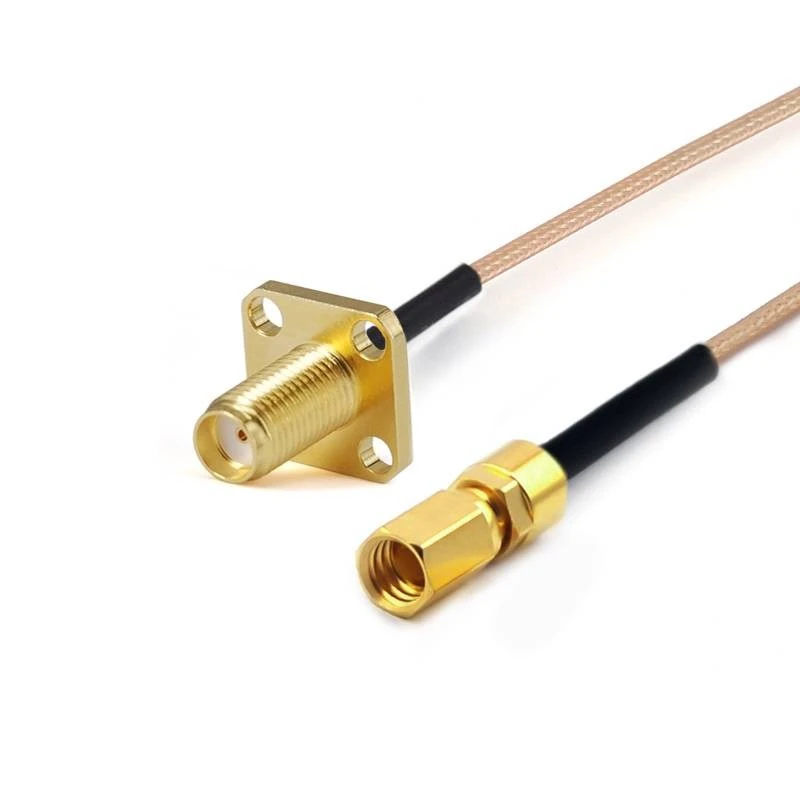

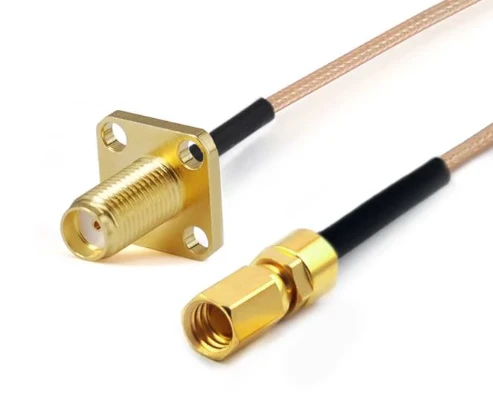

frr 8- smffssmcf-xxx |
4 ہول فلانج کے ساتھ SMA خاتون |
ایس ایس ایم سی خواتین |
dc -3 ghz |
1.30 |
|
|

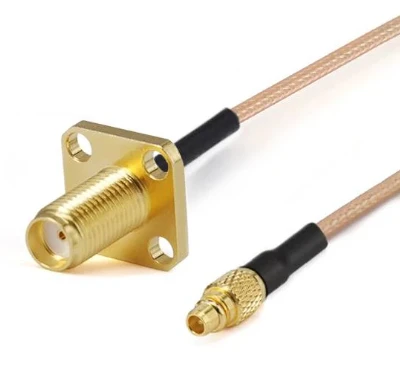

frr 8- smffmmcxm-xxx |
4 ہول فلانج کے ساتھ SMA خاتون |
ایم ایم سی ایکس مرد |
dc -3 ghz |
1.30 |
|
|

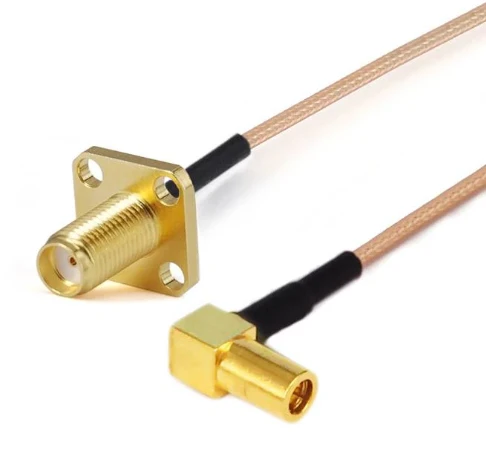

frr 8- smffssmbwf-xxx |
4 ہول فلانج کے ساتھ SMA خاتون |
ایس ایس ایم بی مادہ دائیں زاویہ |
dc -3 ghz |
1.30 |
|
|

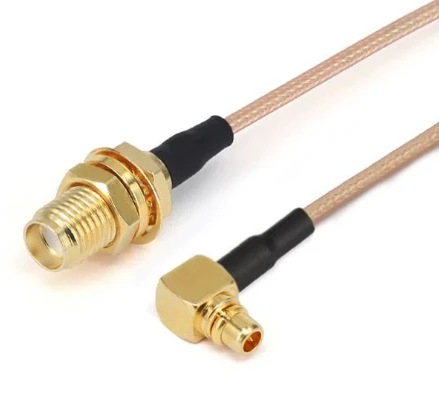

frr 8- smyfmmcxwm-xxx |
ایس ایم اے فیملی بلک ہیڈ ماؤنٹ |
ایم ایم سی ایکس مرد دائیں زاویہ |
dc -3 ghz |
1.30 |
|
|

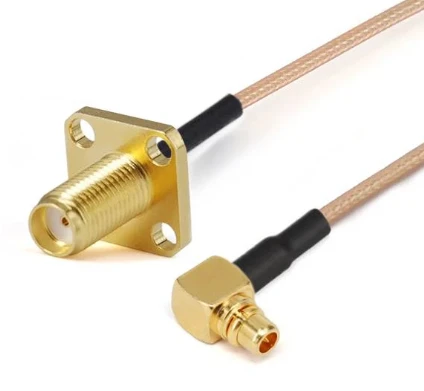

frr 8- smffmmcxwm-xxx |
4 ہول فلانج کے ساتھ SMA خاتون |
ایم ایم سی ایکس مرد دائیں زاویہ |
dc -3 ghz |
1.30 |
